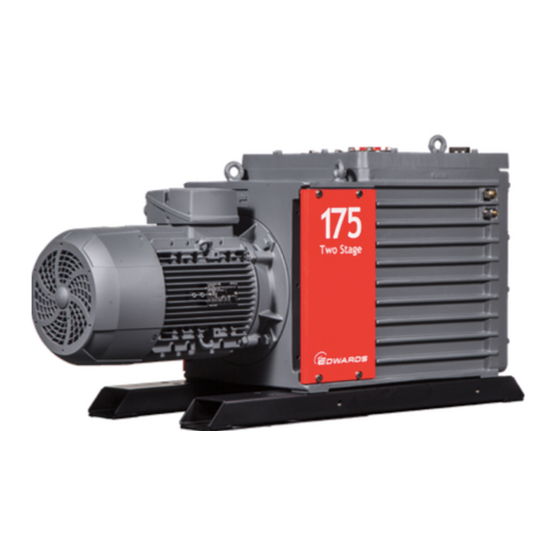

Edwards E2M175 Betriebsanleitung

Drehschieberpumpen

Vorschau ausblenden

Inhalt

Seite von 44

/ 44
Inhalt
Inhaltsverzeichnis
Lesezeichen

Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen

Beschreibung

E2M175 Drehschieberpumpen, 200/380 V, 50/60 Hz, dreiphasig

E2M175 Drehschieberpumpen, 220-240/380-415 V, 50 Hz, dreiphasig

E2M175 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig

E2M275 Drehschieberpumpen, 200/380 V, 50/60 Hz, dreiphasig

E2M275 Drehschieberpumpen, 220-240/380-415 V, 50 Hz, dreiphasig

E2M275 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig

E2M175 Drehschieberpumpen, 220-240/380-415 V, 50 Hz, dreiphasig, für Fomblin

E2M175 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig, für Fomblin

E2M275 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig, für Fomblin

Betriebsanleitung

Drehschieberpumpen

E2M175 und E2M275

A346-01-882

Issue J

Bestellnummer

A366-01-934

A366-01-935

A366-03-982

A367-01-934

A367-01-935

A367-03-982

A366-15-935

A366-16-982

A367-16-982

Inhaltsverzeichnis

Inhaltszusammenfassung für Edwards E2M175

Seite 1 E2M275 Drehschieberpumpen, 220-240/380-415 V, 50 Hz, dreiphasig A367-01-935 E2M275 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig A367-03-982 E2M175 Drehschieberpumpen, 220-240/380-415 V, 50 Hz, dreiphasig, für Fomblin A366-15-935 E2M175 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig, für Fomblin A366-16-982 E2M275 Drehschieberpumpen, 208-230/460 V, 60 Hz, dreiphasig, für Fomblin...
Seite 2: Konformitätserklärung
Richtlinie zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe (RoHS) Hinweis: Diese Erklärung gilt für alle Produktseriennummern ab dem Unterzeichnungsdatum dieser Erklärung. 16.06.2015, Burgess Hill Peter Meares, Datum und Ort Senior Technical Support Manager, General Vacuum Dieses Produkt wurde mithilfe des Edwards-Qualitätssicherungssystems hergestellt.
Seite 3: Inhaltsverzeichnis
Ansaugfilter prüfen und reinigen ..................26 Ventilatorabdeckung reinigen ..................26 Pumpe reinigen und überholen ..................27 5.10 Motorzustand prüfen ....................27 5.11 Neue Schieber einbauen ....................27 © Edwards Limited 2011. Alle Rechte vorbehalten. Seite i Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 4 Gasballast-Filterelemente wechseln ................. 25 Ansaugfilter ausbauen und reinigen ................. 26 Zubehör ........................36 Tabellen Tabelle Seite Elektrische Daten ......................8 Wartungsplan ......................22 Wartungssätze ......................33 Seite ii © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 5: Ergänzende Veröffentlichungen
EOF adapter kit for E1M/E2M175 and 275 A540-36-880 IT20K, IT100, IT300 and IT800 inlet traps and filters A441-01-880 MF mist filters and CP catchpots A461-03-880 © Edwards Limited 2011. Alle Rechte vorbehalten. Seite iii Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 7: Einleitung
Einleitung Umfang des Handbuchs und Erklärung der Sicherheitshinweise Dieses Handbuch beschreibt Installation, Betrieb und Wartung der Edwards-Drehschieberpumpen E2M175 und E2M275. Die Pumpen dürfen ausschließlich gemäß den Beschreibungen in diesem Handbuch eingesetzt werden. Lesen Sie bitte das Handbuch, bevor Sie Ihre Pumpe installieren und in Betrieb nehmen.
Seite 8: E2M175
7. Ölfilteranschluss 2. Anschlüsse für externen Ölfilter 8. Öldruckmesser 3. Öleinfüllschraube 9. Ölschauglas 4. Auslassanschluss 10. Ölablasshahn 5. Einlassanschluss 11. Kühlwasseranschlüsse 6. Motor-Anschlusskasten Seite 2 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 9: Produktbeschreibung
Positionsziffern beziehen sich auf Abbildung Die Pumpen E2M175 und E2M275 sind zweistufige ölgedichtete und für einen zuverlässigen Dauerbetrieb sowohl in Labor- als auch industriellen Umgebungen ausgelegte Hochvakuumpumpen. Ein vierpoliger, dreiphasiger Motor sorgt für den Direktantrieb über eine flexible Kupplung. Die Pumpen sind als Standgeräte auf Stahlschienen konzipiert.
Seite 10 1, Position 1) geöffnet: Nach dem Ausschalten der Pumpe steigt der Druck in der  Pumpe auf den Atmosphärendruck. Wenn Sie die Pumpen E2M175 bzw. E2M275 ausschalten, wird durch das geschlossene Gasballast-Steuerventil  das Vakuum innerhalb der Pumpe aufrechterhalten. Für den Betrieb über eine Fernsteuerung bauen Sie das als Zubehör lieferbare elektromagnetische Gasballastventil...
Seite 11: Technische Daten
(Pa) (4 x 10 (2 x 10 mit Wasserdurchfluss- mbar Thermostatventil (Pa) (2 x 10 (12 x 10 Maximale Wasserdampf-Förderkapazität Maximaler Gasballast-Durchfluss © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 5 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 12: Abmessungen E2M175 (Mm)
A346-01-882 Issue J Abbildung 2 - Abmessungen E2M175 (mm) Seite 6 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 13: Abmessungen E2M275 (Mm)
A346-01-882 Issue J Abbildung 3 - Abmessungen E2M275 (mm) © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 7 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 14: Abmessungen Und Gewicht
Außenring 1½-Zoll-Rohrgewinde) Schalldruckpegel in 1 m Abstand (dB(A)) † Vibrationsintensität Klasse 1C für E2M175 und Klasse 1D für E2M275 Der Schalldruckpegel wurde gemäß ISO2151 bei laufender Pumpe und Endvakuum gemessen. Der Betrieb bei höheren Einlassdrücken führt zu einem höheren Schalldruckpegel. †...
Seite 15: Schmierung
A346-01-882 Issue J Schmierung Hinweis: Auf Anfrage ist für die folgenden Ölsorte ein Edwards-Sicherheitsdatenblatt erhältlich. Kohlenwasserstoff-Pumpen: Empfohlene Ölsorte Ultragrade 70 Pumpen für PFPE-Öl: Empfohlene Ölsorte Fomblin 16/6 E2M175 E2M275 Füllmenge (l) Maximal Mindestens Wenn die Pumpe bei Umgebungstemperaturen außerhalb des in Abschnitt 2.1...
Seite 17: Installation
Vergewissern Sie sich, dass die gewünschte Pumpe für Ihre jeweilige Anwendung geeignet ist. Bei Zweifeln bezüglich der Eignung einer Pumpe für eine bestimmte Anwendung beachten Sie bitte die Edwards-Richtlinien zur Sicherheit von Vakuumpumpen und Vakuumsystemen (siehe Abschnitt „Ergänzende Veröffentlichungen“ am Ende des Inhaltsverzeichnisses).
Seite 18: Pumpe Auspacken Und Überprüfen
Betriebstemperatur und läuft entsprechend wirtschaftlicher. Das Thermostatventil wird als Zubehör angeboten (siehe Abschnitt 7). An der Flanschplatte der Pumpe befindet sich eine Stelle zur Befestigung des Temperaturfühlers. Seite 12 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 19: Pumpe Mit Öl Befüllen
Endvakuumdruck mit dem empfohlenen Öl sein. Beachten Sie allerdings, dass andere Öle Polymere enthalten können. Diese könnten möglicherweise während der Benutzung abgebaut werden, was diese Öle dünnflüssiger werden lässt. Deshalb müssen Sie das Öl häufiger als bei der Verwendung von Edwards-Ölen wechseln. Gegebenenfalls ist der Wartungsplan nach Ihren individuellen Erfahrungen zu modifizieren.
Seite 20: Elektroinstallation
Druckaufbau in Pumpe und Vakuumsystem kommen. 1. Beobachten Sie den Motor-Ventilator durch die Ventilatorabdeckung. 2. Schalten Sie die Netzspannung zum Motor für einige Sekunden ein. Seite 14 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 21: Ansaugstutzen Anschließen
Durchsatz maximal 0,5 bar Druckmesser bzw. 1,5 bar absolut (1,5 x 10 Pa) beträgt. Bauen Sie einen Ölnebelfilter in den Einlassanschluss ein:  © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 15 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 22: Gasballastzufuhr Anschließen
Unterziehen Sie das System nach der Installation einer Dichtheitsprüfung und beheben Sie festgestellte Undichtigkeiten, damit keine Substanzen aus dem System austreten und keine Luft in das System eindringen kann. Seite 16 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 23: Betrieb
Vakuumsystems zu schließen. Wenn Sie keine kondensierbaren Dämpfe pumpen und das Pumpenöl nicht reinigen möchten, betreiben Sie die Pumpe mit geöffnetem Absperrventil. © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 17 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 24: Endvakuum Herstellen
Abschnitt 2 genannte Saugleistung erzielt, vergewissern Sie sich, dass dies nicht auf Ihre Systemauslegung zurückzuführen ist. Setzen Sie sich erst dann mit Ihrem Händler oder direkt mit Edwards in Verbindung. Entscheidend ist insbesondere, ob der Dampfdruck aller in Ihrem Vakuumsystem vorhandenen Materialien, einschließlich des Pumpenöls, deutlich niedriger ist als das spezifizierte Endvakuum der Pumpe.
Seite 25: Pumpe Unbeaufsichtigt Betreiben
3. Drehen Sie das Gasballastventil im Uhrzeigersinn (um das Ventil zu schließen). 4. Schalten Sie die Netzspannung zur Pumpe aus. 5. Schließen Sie die Kühlwasser-Zuleitung. © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 19 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 27: Wartung
Einsatz der Pumpe oder aufgrund eines Brandes erfolgen. Auf Anfrage sind Edwards-Sicherheitsdatenblätter für die in der Pumpe vorhandenen fluorierten Materialien erhältlich. Wenden Sie sich bitte an Ihren Händler oder direkt an Edwards. Unterziehen Sie das System nach Abschluss der Wartungsarbeiten einer Dichtigkeitsprüfung, wenn Sie ...
Seite 28: Wartungsplan
Wartungsintervalle unter Umständen verkürzt werden. Passen Sie den Wartungsplan gegebenenfalls nach Ihren Erfahrungen an. Verwenden Sie bei Wartungsarbeiten die Edwards-Ersatzteile und -Wartungssätze. In den Wartungssätzen sind alle Teile enthalten, die Sie für eine erfolgreiche Wartung benötigen. Die Bestellnummern der Teile und Wartungssätze...
Seite 29: Pumpenöl Wechseln
Abschnitt 5.6). 11. Schließen Sie die Pumpe wieder an Ihr Vakuumsystem an. 12. Schließen Sie die Pumpe wieder an das Stromnetz an. © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 23 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 30: Öl-Feinfilter Reinigen
6. Schrauben Sie das Filterelement fest in den Adapter (2) ein. Setzen Sie die Baugruppe wieder auf die Pumpen- Flanschplatte (1) und sichern Sie die Filter-Kopfplatte (3) mit der Dichtung (5) mit den sieben Befestigungsschrauben (4). Seite 24 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 31: Gasballastfilter Wechseln
4. Nehmen Sie die Stellknopf-Lagerplatte von der Pumpen-Flanschplatte (1) ab. 5. Tauschen Sie die Filzfilterelemente (6) aus. Für E2M175/275-Pumpen gibt es zwei Elemente. Säubern Sie die Baugruppe vor dem Einsetzen der neuen Filterelemente in einer geeigneten Reinigungslösung. Lassen Sie den Filter trocknen.
Seite 32: Ansaugfilter Prüfen Und Reinigen
2. Entfernen Sie Verschmutzungen und Ablagerungen mit einem trockenen Lappen und einer Bürste von der Ventilatorabdeckung. 3. Schließen Sie die Pumpe wieder an das Stromnetz an. Seite 26 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 33: Pumpe Reinigen Und Überholen
Das Gasballastventil ist falsch eingestellt.  Der Ölstand ist zu weit abgefallen.  Das Öl ist verunreinigt.  Die Vakuumanschlüsse sind verschmutzt oder beschädigt.  © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 27 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 34: Die Pumpe Läuft Zu Laut
Saugleistung bzw. Pumpendrehzahl sind zu niedrig Der Innendurchmesser der Verbindungsleitungen ist zu gering.  Die Verbindungsleitungen sind zu lang.  Der Ansaugfilter ist verstopft.  Seite 28 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 35: An Einer Externen Komponente Tritt Öl Aus
 Am Gasballastventil tritt Öl aus.  Am Ablasshahn tritt Öl aus.  An der Dichtung des Öl-Feinfilters tritt Öl aus.  © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 29 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 37: Lagerung Und Entsorgung
Sicherheits- und Umweltschutzbestimmungen. Dies gilt insbesondere für Komponenten und Altöle, die mit gefährlichen Prozesssubstanzen verunreinigt worden sind. Fluorelastomer-Dichtungen und O-Ringe dürfen nicht verbrannt werden. © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 31 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 39: Kundendienst, Ersatzteile Und Zubehör
Händlernetzes sind auf der Rückseite dieser Betriebsanleitung aufgeführt. In den meisten Edwards- Zentren haben die angestellten Kundendiensttechniker an umfassenden Edwards-Schulungen teilgenommen. Bestellen Sie die benötigten Teile oder das gewünschte Zubehör bei der nächsten Edwards-Niederlassung oder beim nächsten Edwards-Händler. Geben Sie bei Ihren Bestellungen bitte jeweils die folgenden Daten an: Modell- und Bestellnummer Ihrer Ausrüstung...
Seite 40: Zubehör
A346-01-882 Issue J Zubehör Für die Pumpen E2M175 und E2M275 ist umfangreiches Zubehör lieferbar. 7.4.1 Ansaug-Staubfilter Der Ansaug-Staubfilter besteht aus einem Nylonfaser-Filterelement, das die Pumpe vor abrasivem Staub schützt (Abbildung 8, Position 1). Das Filterelement ist durch einen Glasdeckel oben auf dem Filter zu überprüfen. Der Filter wird mit Bolzen, Unterlegscheiben und einer 63-mm-Co-Seal-Dichtung geliefert.
Seite 41: Auspuff-Ölnebelfilter (Saubere Anwendungen)
Betriebskosten der Pumpen. Außerdem wird die Saugleistung beim Pumpen von Produkten mit hohen Dampfanteilen erheblich verbessert. Produkt Bestellnummer Thermostatventil TCV300 A500-01-000 © Edwards Limited 2011. Alle Rechte vorbehalten. Seite 35 Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 42: Schwingungsdämpfer
Abbildung 8 - Zubehör 1. Ansaug-Staubfilter, Ansaug-Kondensatfalle, 3. Auslassabscheider oder Auspuff-Ölnebelfilter Hochleistungs-Ansaug-Staubfilter oder 4. Schwingungsdämpfer chemische Ansaugfalle 5. Elektromagnetisches Gasballastventil 2. Externer Ölfilter 6. Thermostatventil Seite 36 © Edwards Limited 2011. Alle Rechte vorbehalten. Edwards und das Edwards-Logo sind Marken von Edwards Limited.
Seite 43: Rücksendung Von Ausrüstung Oder Komponenten An Den Kundendienst
Sie die Anweisungen in HS1, füllen Sie das elektronische HS2-Formular aus, drucken Sie es aus, unterschreiben Sie es und senden Sie die unterschriebene Kopie an Edwards zurück. Hinweis: Wenn wir kein ausgefülltes HS2-Formular erhalten, akzeptieren wir die Rückgabe der...
Seite 44 edwardsvacuum.com...
