6.11 GENI-modul

GENI-modulet giver mulighed for følgende funktio-
ner:
• Ekstern analog 0-10 V styring,
se afsnit 6.11.1.
• Ekstern tvangsstyring,
se afsnit 6.11.2.
• Buskommunikation via GENIbus,
se afsnit 6.11.3.
• Dobbeltpumpestyring,
se afsnit 6.11.4.
6.11.1 Ekstern analog 0-10 V styring
GENI-modulet har en indgang for en ekstern
0-10 VDC analog signalgiver. Via denne indgang kan
pumpen styres fra en ekstern regulator, hvis pumpen
er indstillet til én af følgende reguleringsformer:
• Konstantkurve.
Det eksterne analoge signal vil styre pumpekur-
ven mellem min. kurve og den indstillede kon-
stantkurve ifølge karakteristikken i fig. 17.
• Trykregulering.
Det eksterne analoge signal vil styre sætpunktet
for pumpens løftehøjde mellem sætpunktet sva-
rende til min. kurve og det indstillede sætpunkt
ifølge karakteristikken i fig. 17.
Ved en indgangsspænding på mindre end 0,5 V vil
pumpen køre på min. kurven. Sætpunktet kan ikke
ændres.
Sætpunktet kan kun ændres, når indgangsspændin-
gen er højere end 0,5 V.

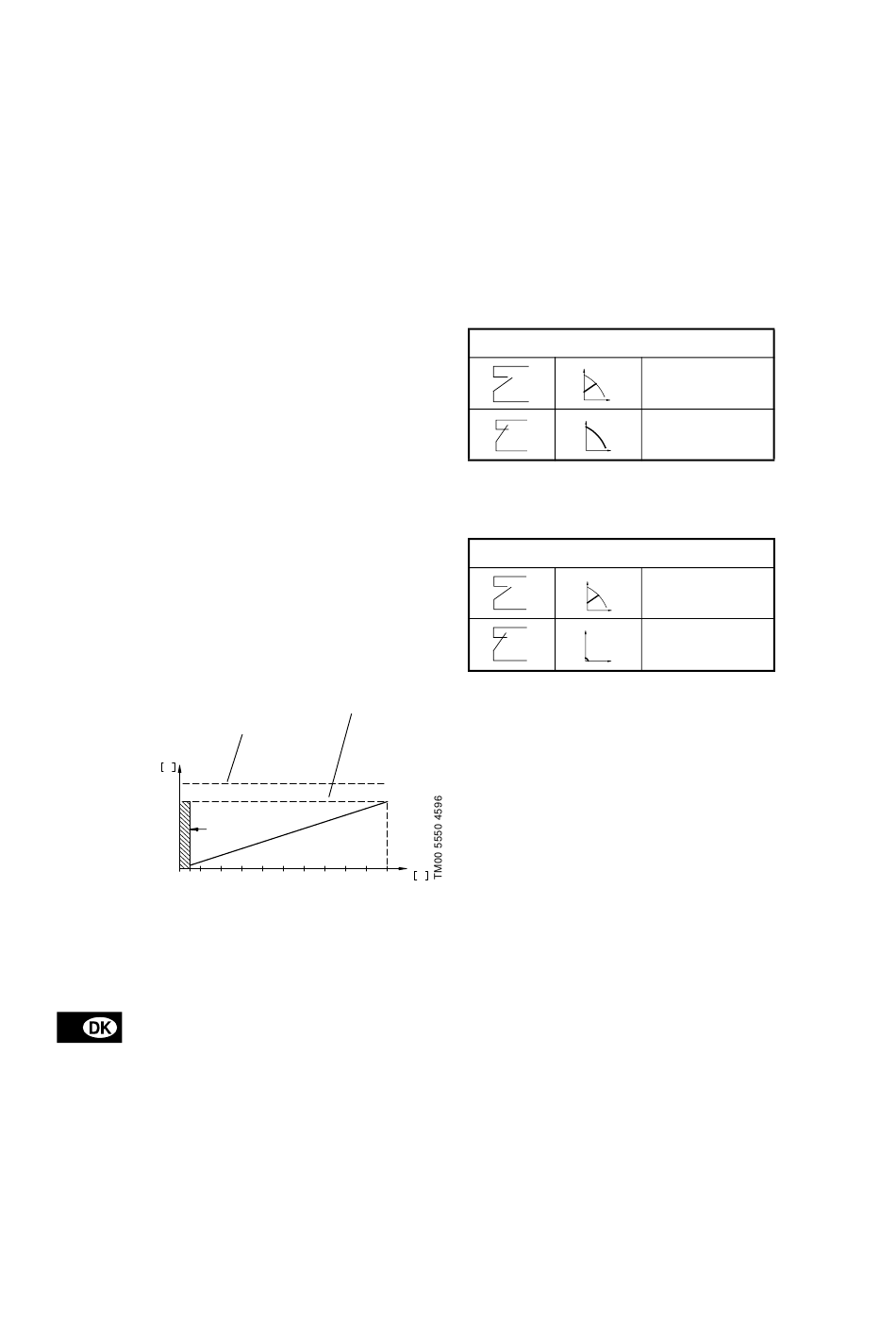

Fig. 17
Indstillet sætpunkt/konstantkurve
Maks. sætpunkt/konstantkurve
H m
Min. kurve
0 1 2 3 4 5 6
Bemærk:
• Indgangen for maks. kurve skal være åben.
• Indgangen for min. kurve skal være lukket.
242
6.11.2 Ekstern tvangsstyring
GENI-modulet har indgange for eksterne signaler for
tvangsstyringsfunktionerne:
• Drift på maks. kurve.
• Drift på min. kurve.
Funktionsdiagram: Indgang for maks. kurve:
Indgangen for maks. kurve er kun aktiv, hvis start/
stop-indgangens klemmer er forbundet.
Funktionsdiagram: Indgang for min. kurve:
Indgangen for min. kurve er kun aktiv, hvis start/
stop-indgangens klemmer er forbundet, og indgan-
gen for maks. kurve er åben.
6.11.3 Buskommunikation via GENIbus
GENI-modulet giver mulighed for seriel kommunika-
tion via en RS-485-indgang. Kommunikationen sker i
henhold til GRUNDFOS busprotokol, GENIbus, og
kan give mulighed for tilslutning til GRUNDFOS
Pump Management System 2000, direkte til et CTS-
anlæg eller et andet eksternt styresystem.
Via bussignalet er det muligt at indstille pumpens
driftsparametre så som ønsket sætpunkt, tempera-
turføring, driftsform m.v. Samtidig kan pumpen via
bus give status vedrørende driftsparametre som ak-
tuel løftehøjde, aktuelt flow, tilført effekt, fejlmeldin-
ger etc.
7 8 9 10 U V
For nærmere oplysninger, se betjeningsvejledning
for GRUNDFOS Pump Management System 2000
eller kontakt GRUNDFOS.
Bemærk: Når pumpen styres af et bussignal, be-
grænses indstillingsmulighederne på pumpens betje-
ningspanel og via R100.
Indstilling af sætpunkt og reguleringsform kan kun
ske ved hjælp af bussignalet. Betjeningspanelet og
R100 kan kun indstille pumpen til maks. kurve og
stop. R100 skal dog anvendes til at tildele pumpen et
pumpenummer. Se i øvrigt afsnit 7.8 Indstillingernes
prioritet.
Maks. kurve
H
Normal drift
Q
H
Maks. kurve
Q
Min. kurve
H
Normal drift
Q
H
Min. kurve
Q
