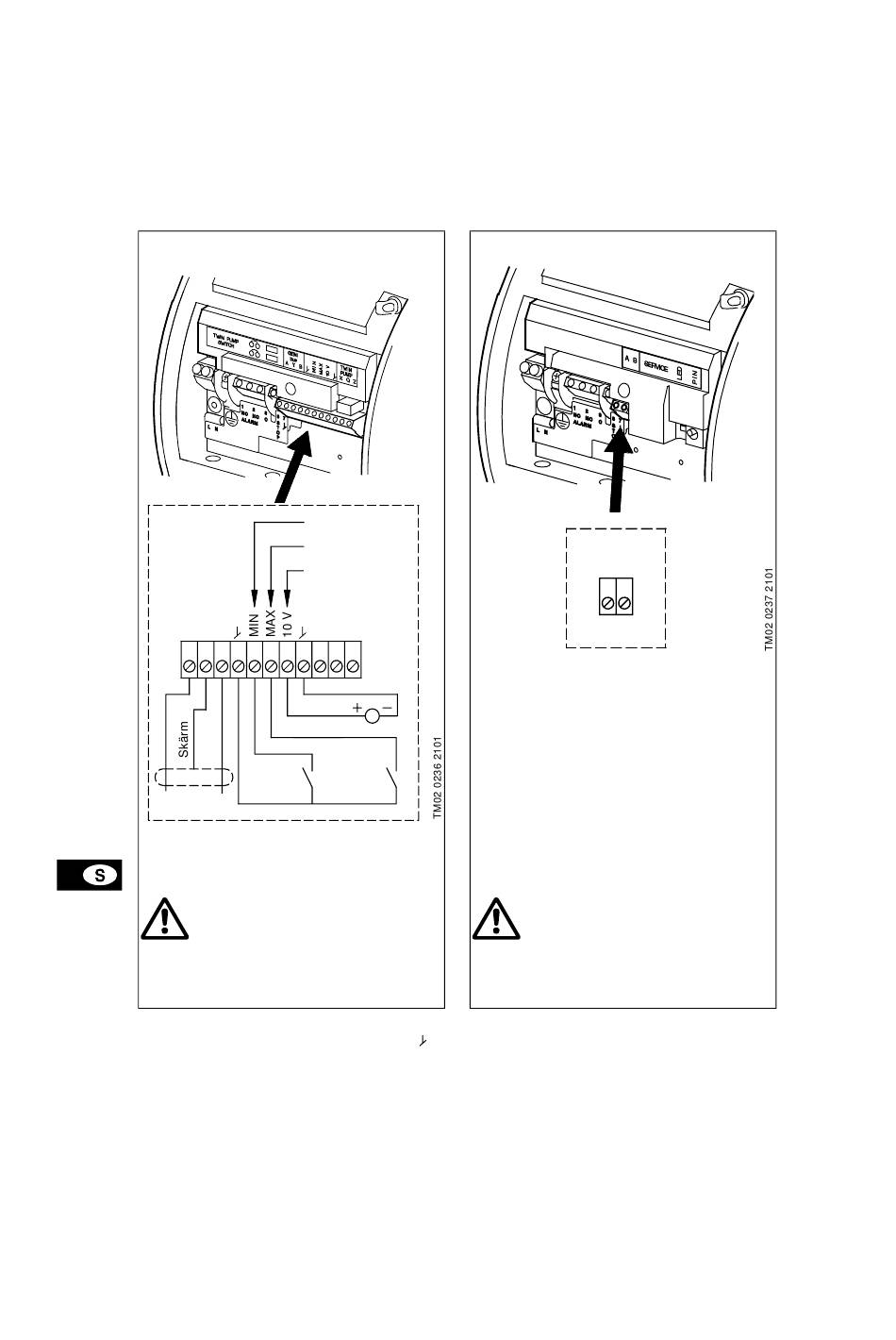

Fig. 15
Kopplingsschema för GENI-modul:
Bussignal
A Y B
4 5 6 7 9 10 11 12 21 22 23
DC 0-10 V
• Kablarna som ansluts till
- utgångarna NC, NO, C,
- ingångarna Start/stopp, A, Y, B,
MIN, MAX, 10 V och
- nätspänning,
skall vara isolerade från varandra och
från nätspänningen med förstärkt isole-
ring.
• Alla ledare tillhörande en kopplingsplint
skall buntas (fästas samman) vid plint-
arna.
OBS:
• Används 0-10 V ingången skall plint MIN och
sammankopplas (ingång för min.kurva skall vara
sluten).
• Alla kablar som används måste vara värme-
resistenta upp till 85°C.
• Alla kablar skall installeras i överensstämmelse
med EN 60 204-1.
200
Fig. 16
Kopplingsschema för LON-modul:
Min.kurva
Max.kurva
Analog 0-10 V
ingång
Dubbel-
pump
X Q Z
Min. Max.
Angående krav på signalledningar och signalgivare,
se avsnitt 10. Tekniska data.
Exempel på anslutningar (GENI-modul) visas på si-
dorna 256 till 259.
Bussignal
A B
• Kablarna som ansluts till
- utgångarna NC, NO, C,
- ingångarna Start/stopp, A, B och
- nätspänning,
skall vara isolerade från varandra och
från nätspänningen med förstärkt isole-
ring.
• Alla ledare tillhörande en kopplingsplint
skall buntas (fästas samman) vid plint-
arna.
