9. STELLUNG UND UMKEHR DES BYPASSES

9.1 Stellung des Bypasses

Der Bypass schützt die Pumpe nur in einer
Drehrichtung, ist jedoch umkehrbar.Daher ist die richtige
Stellung zu prüfen, in welcher sich die Kappe auf der
Saugseite befindet und bei falscher Stellung umzukehren.
NT 1010-C00 03 18 Pumpe CC20 g

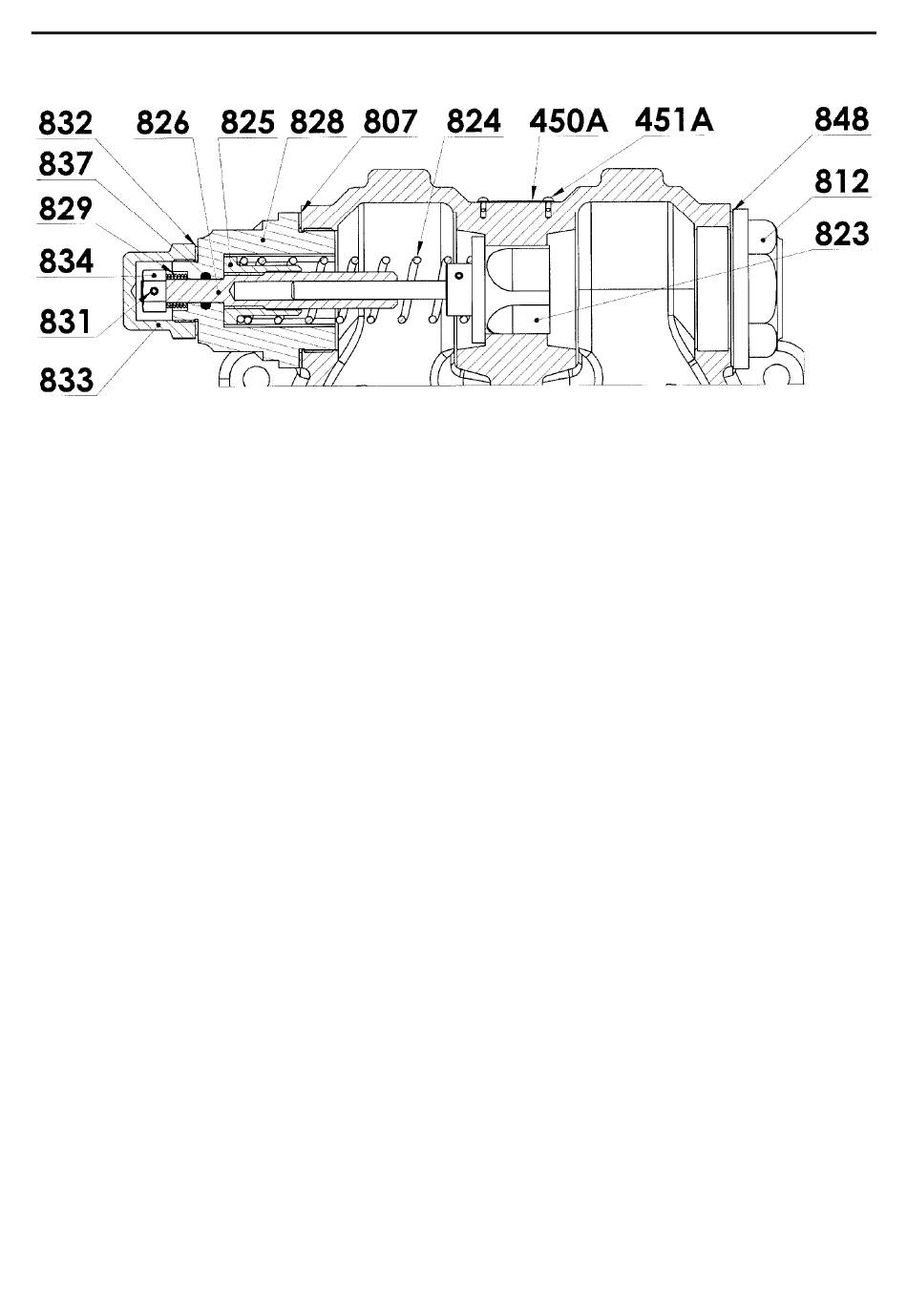

9.2 Bypass Umkehr

Abschrauben der Kappe 833 und lösen der Druckschraube
834 zur maximalen entspannung der Feder 824.
Ausbau der Teils 828 mit den dazugehörigen Teilen ;
Herausziehen des ventils 823, der Federt 824 und des
Druckstücks 825 und Einbau aller dieser Teile auf der anderen
Seite.
Einsetzen der Verschlußshraube 812 mit der Dichtung 848
and der Stelle, an welcher ursprünglich das Teil 828 eingebaut
war.
Anschließen Einstellen des Bypasses durch Eindrehen der
Druckschraube 834 zum Spannen der Feder 824.
Anschrauben der Kappe 833.
