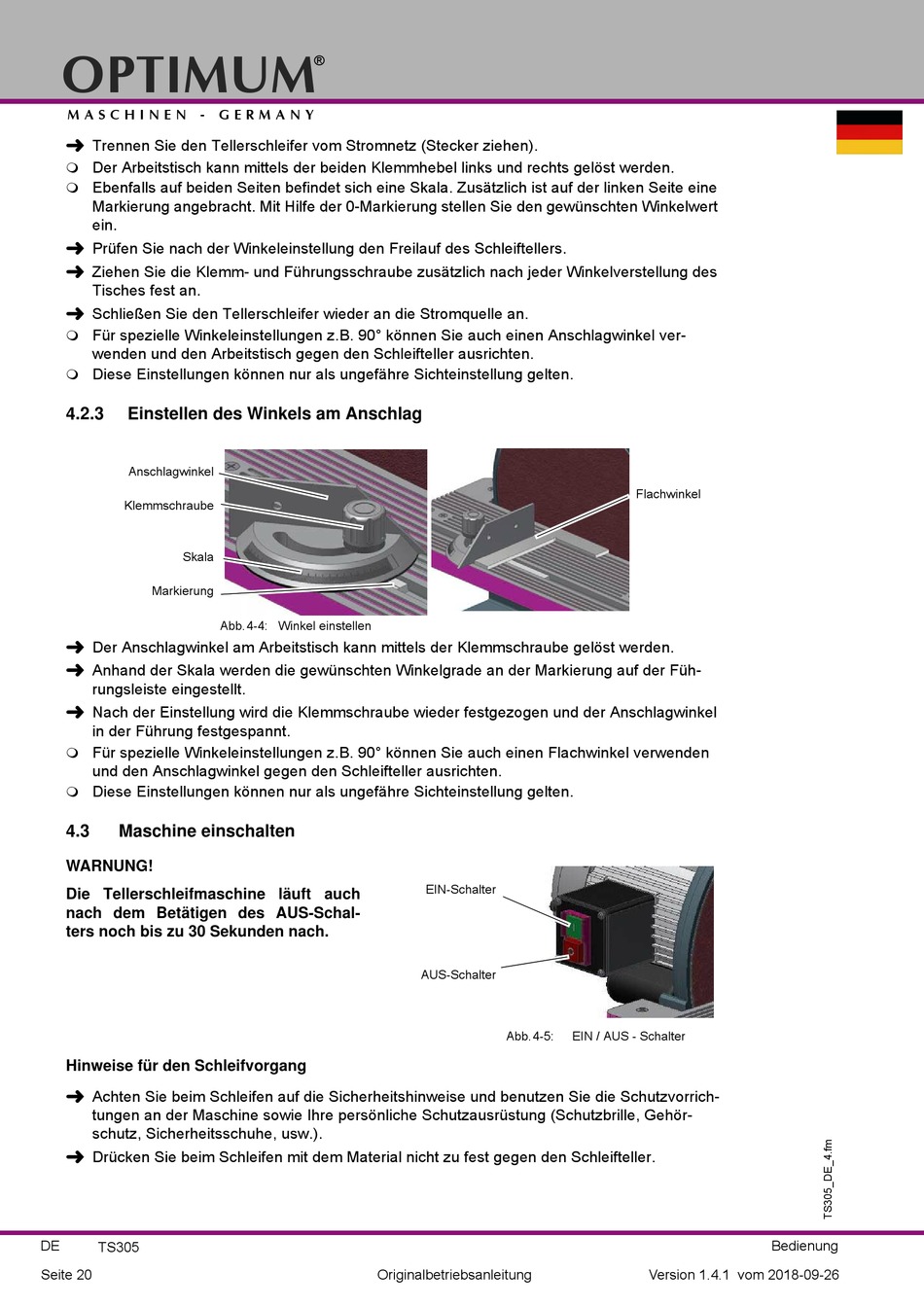

OPTIMUM
M A S C H I N E N - G E R M A N Y
Trennen Sie den Tellerschleifer vom Stromnetz (Stecker ziehen).
Der Arbeitstisch kann mittels der beiden Klemmhebel links und rechts gelöst werden.
Ebenfalls auf beiden Seiten befindet sich eine Skala. Zusätzlich ist auf der linken Seite eine
Markierung angebracht. Mit Hilfe der 0-Markierung stellen Sie den gewünschten Winkelwert
ein.
Prüfen Sie nach der Winkeleinstellung den Freilauf des Schleiftellers.
Ziehen Sie die Klemm- und Führungsschraube zusätzlich nach jeder Winkelverstellung des
Tisches fest an.
Schließen Sie den Tellerschleifer wieder an die Stromquelle an.
Für spezielle Winkeleinstellungen z.B. 90° können Sie auch einen Anschlagwinkel ver-
wenden und den Arbeitstisch gegen den Schleifteller ausrichten.
Diese Einstellungen können nur als ungefähre Sichteinstellung gelten.
4.2.3
Einstellen des Winkels am Anschlag
Anschlagwinkel
Klemmschraube
Skala
Markierung
Der Anschlagwinkel am Arbeitstisch kann mittels der Klemmschraube gelöst werden.
Anhand der Skala werden die gewünschten Winkelgrade an der Markierung auf der Füh-
rungsleiste eingestellt.
Nach der Einstellung wird die Klemmschraube wieder festgezogen und der Anschlagwinkel
in der Führung festgespannt.
Für spezielle Winkeleinstellungen z.B. 90° können Sie auch einen Flachwinkel verwenden
und den Anschlagwinkel gegen den Schleifteller ausrichten.
Diese Einstellungen können nur als ungefähre Sichteinstellung gelten.
4.3
Maschine einschalten
WARNUNG!
Die Tellerschleifmaschine läuft auch
nach dem Betätigen des AUS-Schal-
ters noch bis zu 30 Sekunden nach.
Hinweise für den Schleifvorgang
Achten Sie beim Schleifen auf die Sicherheitshinweise und benutzen Sie die Schutzvorrich-
tungen an der Maschine sowie Ihre persönliche Schutzausrüstung (Schutzbrille, Gehör-
schutz, Sicherheitsschuhe, usw.).
Drücken Sie beim Schleifen mit dem Material nicht zu fest gegen den Schleifteller.
DE
TS305
Seite 20
®
Abb.4-4: Winkel einstellen
Originalbetriebsanleitung
EIN-Schalter
AUS-Schalter
Abb.4-5:
EIN / AUS - Schalter
Flachwinkel
Bedienung
Version 1.4.1 vom 2018-09-26
