3.2.2 Montage van het uitbreidingspakket

1. Uit het betreffende uitbreidingspakket een basisdriehoek vormen (zie Afb. 3-6).
2. Basisdriehoek met 2 dwarsbalken bevestigen aan het het onderstel voor platte daken (zie Afb. 3-9).
3. Dwarsbalken monteren (zie Afb. 3-10).

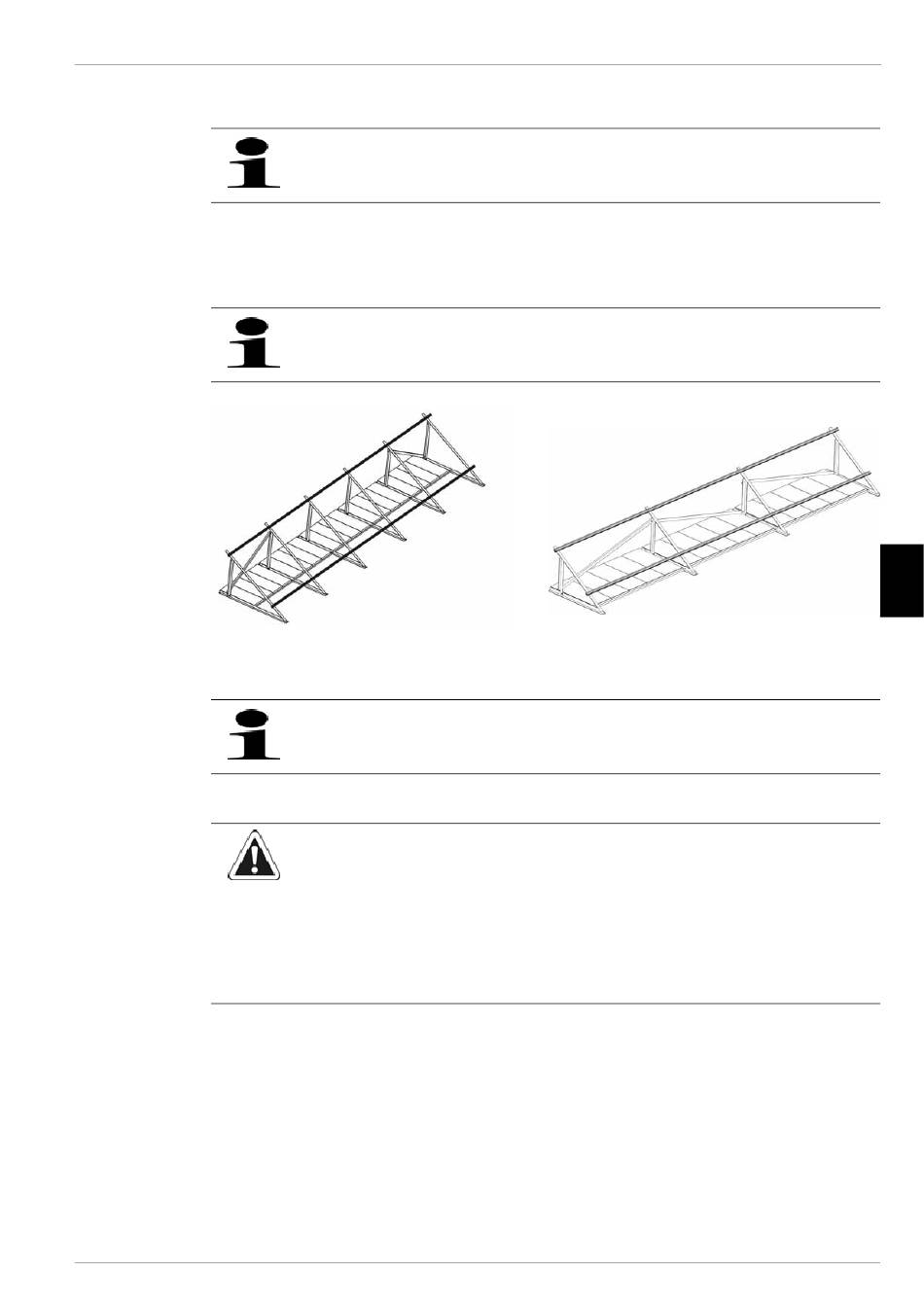

Afb. 3-14 Voorbeeld platte-dak-onderstel voor 5 collectoren (V26A) Afb. 3-15 Voorbeeld platte-dak-onderstel voor 3 collectoren (H26A)
4. Montageprofielrails met elkaar verbinden.
5. Montagerails exact waterpas plaatsen (uitsluitend bij gelijktijdige aansluiting van max. 3 collectoren).
FA ROTEX Solaris plat dak - 05/2007
Voor iedere extra collector moet het onderstel voor platte daken worden aangevuld met een uitbreidingspakket
FD130E (collector V26A) resp. FD 200HE (collector H26A).
Bij platte-dak-onderstellen voor de collector H26A zijn voor alle velden (Afb. 3-15), bij onderstellen voor de
collector V26A alleen de buitenste velden diagonale balken noodzakelijk (Afb. 3-14).
Hiervoor twee verbindingsplaten uit het pakket CON V per montagerail tot de helft in het profiel schuiven en
met de tapeinden vastdraaien.
VOORZICHTIG!
Als de montagerails niet waterpas zijn geplaatst, kan dit de automatische collectorontluchting of het
leegmaken van het systeem bij stilstand van de pomp belemmeren.
• Is het exact waterpas positioneren van de montagerails niet mogelijk of worden meer dan drie collectoren
aangesloten, dan moet het aansluiten van de collectoren beurtelings worden uitgevoerd.
• Wanneer de montagerails beurtelings worden aangesloten, dan dient dit met een licht hoogteverschil te
worden uitgevoerd, zodat terugloop naar de terugloopaansluiting (teruglopen van water naar de onderste
collectoraansluiting) is uitgesloten.
