3 x Montage
3.2

Montage van het plat-dak-onderstel

Benodigd gereedschap:

– Inbussleutel SW13 of ratel met passend steeksleutel bitje
– Steeksleutel SW13
– Zaag
– Waterpas
– Meterstaf
Verankeringsgewichten tegen windstoten voorbereiden
• Voldoende betonplaten (niet bij levering inbegrepen) klaarleggen als verstevigingsmateriaal voor het platte-dak-onderstel bij
de bevestigingspostie (vereist totaal gewicht, zie Tab. 3-3).

3.2.1 Basispakket opbouwen

Collector V26A — basispakket FD260 voor 2 collectoren
Collector H26A — basispakket FD200H voor 1 collector
1. Collectorveld meten en bevestigingspositie uittekenen.
– Per collector wordt een als volgt gedefinieerde dakoppervlak benodigd:
– Het collectorveld dient op de middagszon te worden gericht (op het noordelijk halfrond in richting zuiden, op het zuidelijk
2. Leg de invalshoek voor het collectorveld vast. Zoals in Tab. 3-2 wordt getoond, zijn er 7 mogelijkheden tussen 32° en 56°.
Afb. 3-4
10
De normaal in de handel verkrijgbare betonplaten gebruiken, zoals bijv. betonstenen met een lengte van 1 m.
V26A: 2,00 m x 1,37 m,
H26A: 2,13 m x 1,27 m.
De hoofdafmetingen van het collectorveld (overeenkomstig Afb. 3-1 en Afb. 3-2) zijn samengevat in Tab. 3-1.
halfrond in richting noorden).
Bij invalshoeken van 32° tot 48° dienen alle steunhoeken van het plat-dak-onderstel conform Tab. 3-2 te
worden verlengd (Afb. 3-4 resp. Afb. 3-5). Voor de hoek 52° en 56° hoeft de lengte van de steunhoeken niet
te worden gewijzigd.

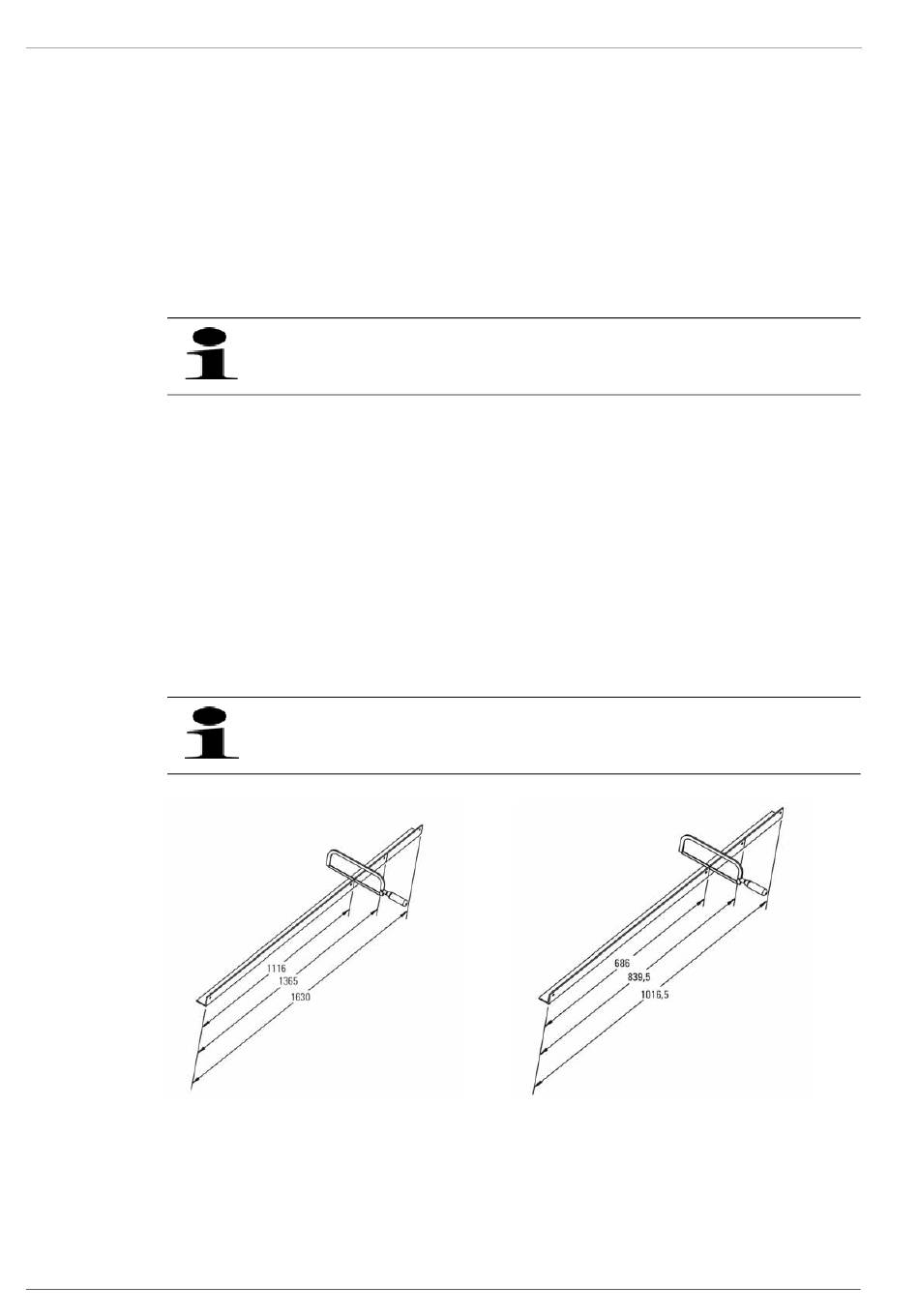

Verlengen van de steunhoek (V26A) Afb. 3-5 Verlengen van de steunhoek (H26A)
