Rotex Solaris Serie Montageanleitung Seite 55

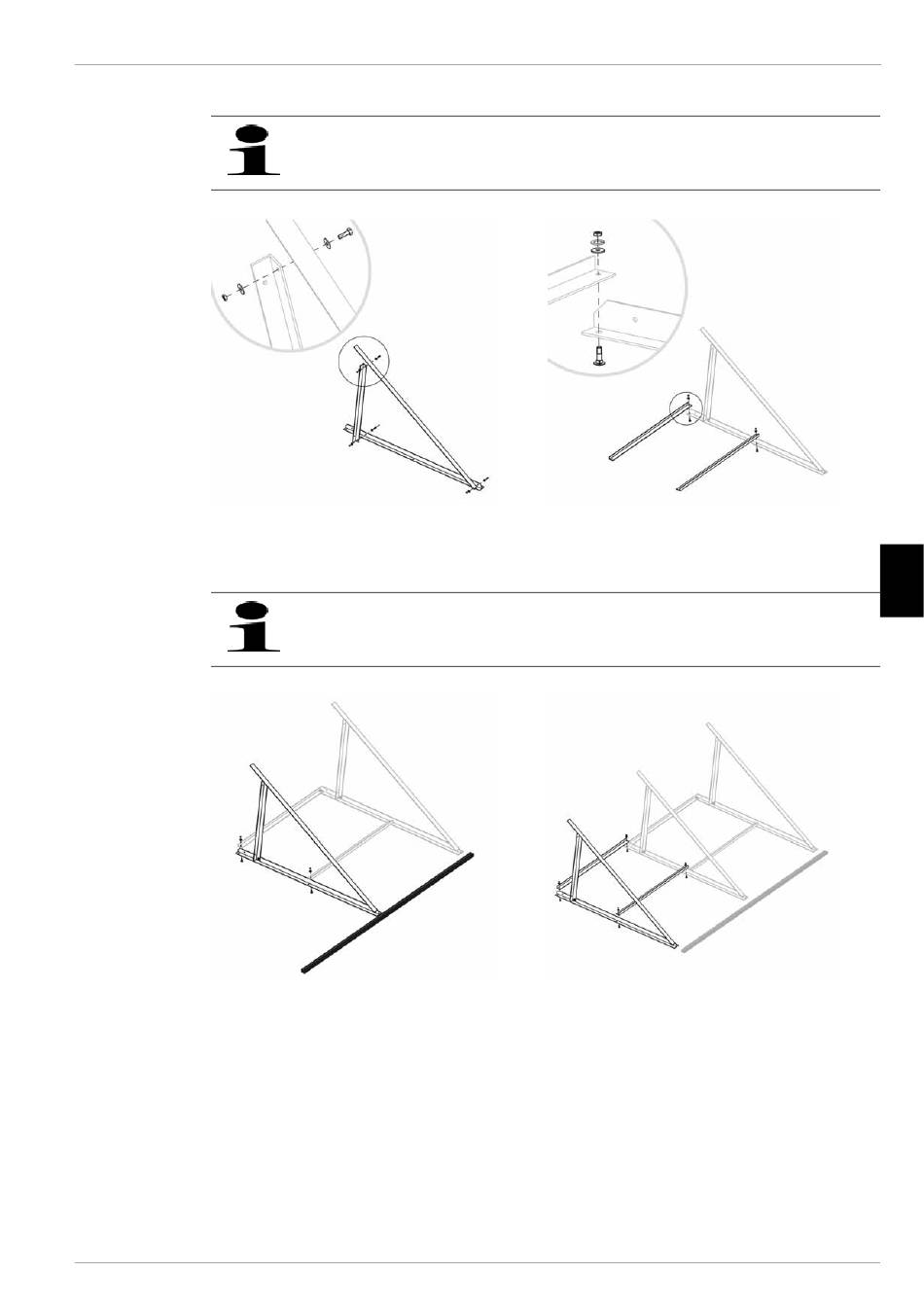

3. Maak het aantal benodigde basisdriehoeken (3, resp. 2 basisdriehoeken voor 2 resp. 1 collectorveld).
Afb. 3-6
4. Monteer alle dwarsbalken tussen de basisdriehoeken (Afb. 3-7). Gebruik hiervoor de bijgeleverde slotschroeven, de
inbusbouten, de inbusmoeren, onderlegplaatjes en borgringen.
Afb. 3-8
5. Alleen V26A: met behulp van 2 verdere dwarsbalken de derde basisdriehoek bevestigen (Afb. 3-9).
FA ROTEX Solaris plat dak - 05/2007
Een basisdriehoek bestaat uit een basisrail, een steunrail en een (evt. verlengde) steunhoek (Afb. 3-6).
Basisdriehoeken maken
Voordat de moeren definitief worden vastgetrokken, eerst het platte-dak-onderstel positioneren (Afb. 3-8).
Hiervoor wordt de montageprofielrail uit het corresponderende collectormontagerailpakket voor de
basisdriehoeken gelegd. De voorzijden van alle basisdriehoeken moeten in rechte lijn worden gepositioneerd.
Montage van de tweede basisdriehoek en positioneren met
montagerail
Afb. 3-7 Dwarsbalken monteren
Afb. 3-9 Montage van de dwarsbalken en de derde basisdriehoek
(alleen V26A)
3 x Montage
NL
11
