3 x Montage
3.2

Montage du support pour toit plat

Outillage nécessaire :
– Clé hexagonale à douille s.p. 13 ou cliquet avec raccord de clé de douille correspondant
– Clé à fourche s.p. 13
– Scie
– Niveau à bulle d'air
– Mètre à mesurer
Préparation des poids d'ancrage contre les turbulences
• Préparez un nombre suffisant de plaques de béton (ne font pas partie de la livraison) comme matériau d'alourdissement pour
le support pour toit plat à proximité du lieu d'installation (poids total nécessaire, voir Tab. 3-3).
3.2.1 Installation du paquet de base
Capteur solaire V26A — paquet de base FD260 pour 2 capteurs
Capteur solaire H26A — paquet de base FD200H pour 1 capteur
1. Mesurez le groupe de capteurs solaires et marquez le lieu d'installation.
– Vous aurez besoin d'une surface de toit définie pour chacun des capteurs :
– Orientez le groupe de capteurs solaires vers le soleil de midi (dans l'hémisphère nord en direction du sud, dans l'hémisphère
2. Déterminez l'angle d'installation du groupe de capteurs solaires. Comme vous pouvez le voir dans le Tab. 3-2, vous disposez
de 7 possibilités dans la plage de 32° à 56°.

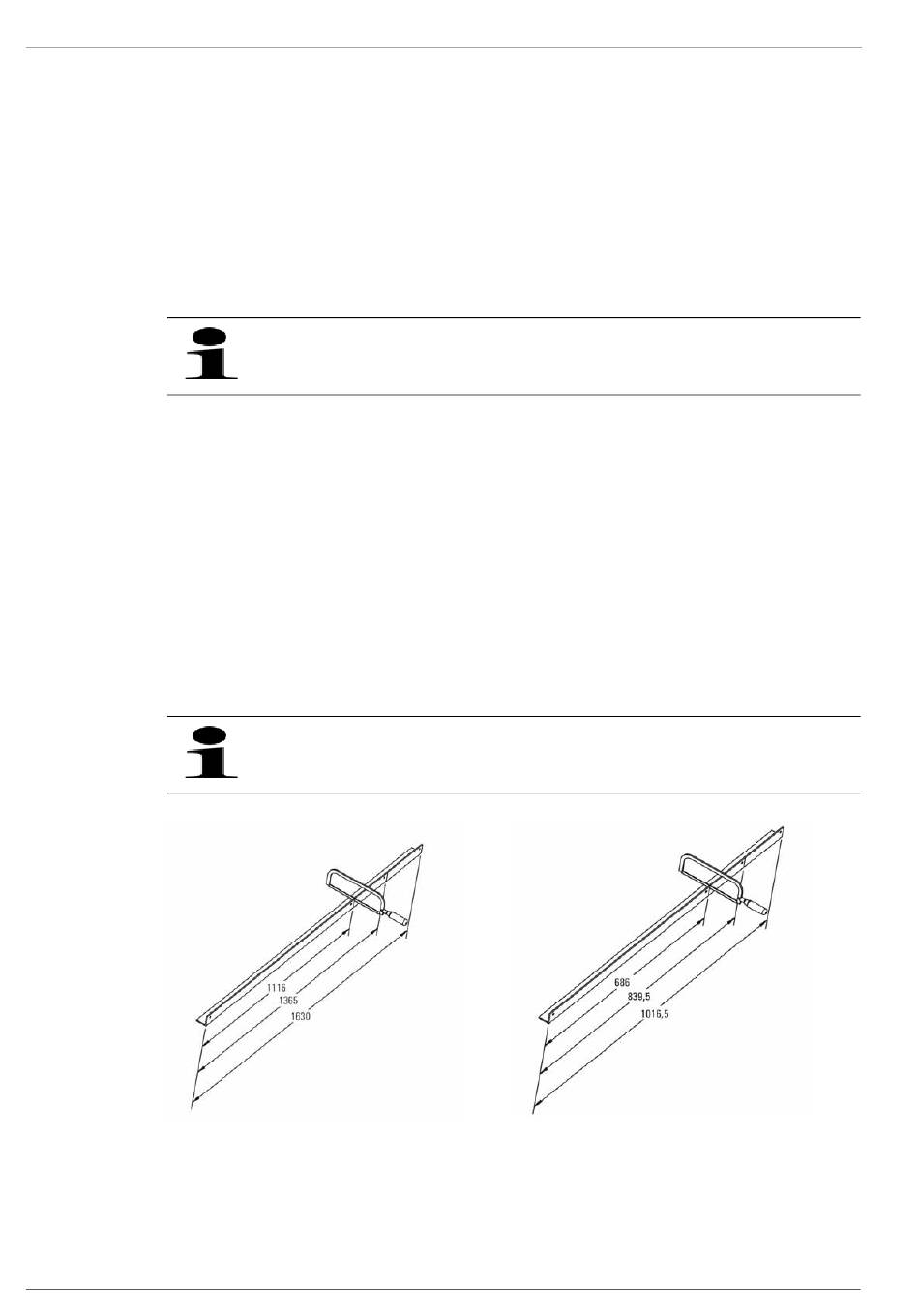

Fig.3-4
10
Utilisez des plaques de béton du commerce, par exemple des dalles pour jardin de 1 m de long.
V26A : 2,00 m x 1,37 m,
H26A : 2,13 m x 1,27 m.
Les dimensions principales du groupe de capteurs solaires (selon Fig. 3-1 et Fig. 3-2) sont résumés dans le Tab. 3-1.
sud en direction du nord).
Pour les angles d'installation compris entre 32° et 48°, il faudra raccourcir toutes les baguettes de soutien du
support pour toit plat selon le Tab. 3-2 (Fig. 3-4 ou Fig. 3-5). Pour les angles compris entre 52° et 56°, aucune
modification de la longueur n'est nécessaire.
Raccourcissement de la baguette de soutien (V26A) Fig.3-5 Raccourcissement de la baguette de soutien (H26A)
FA ROTEX Solaris toit plat - 05/2007
