3 x Montage

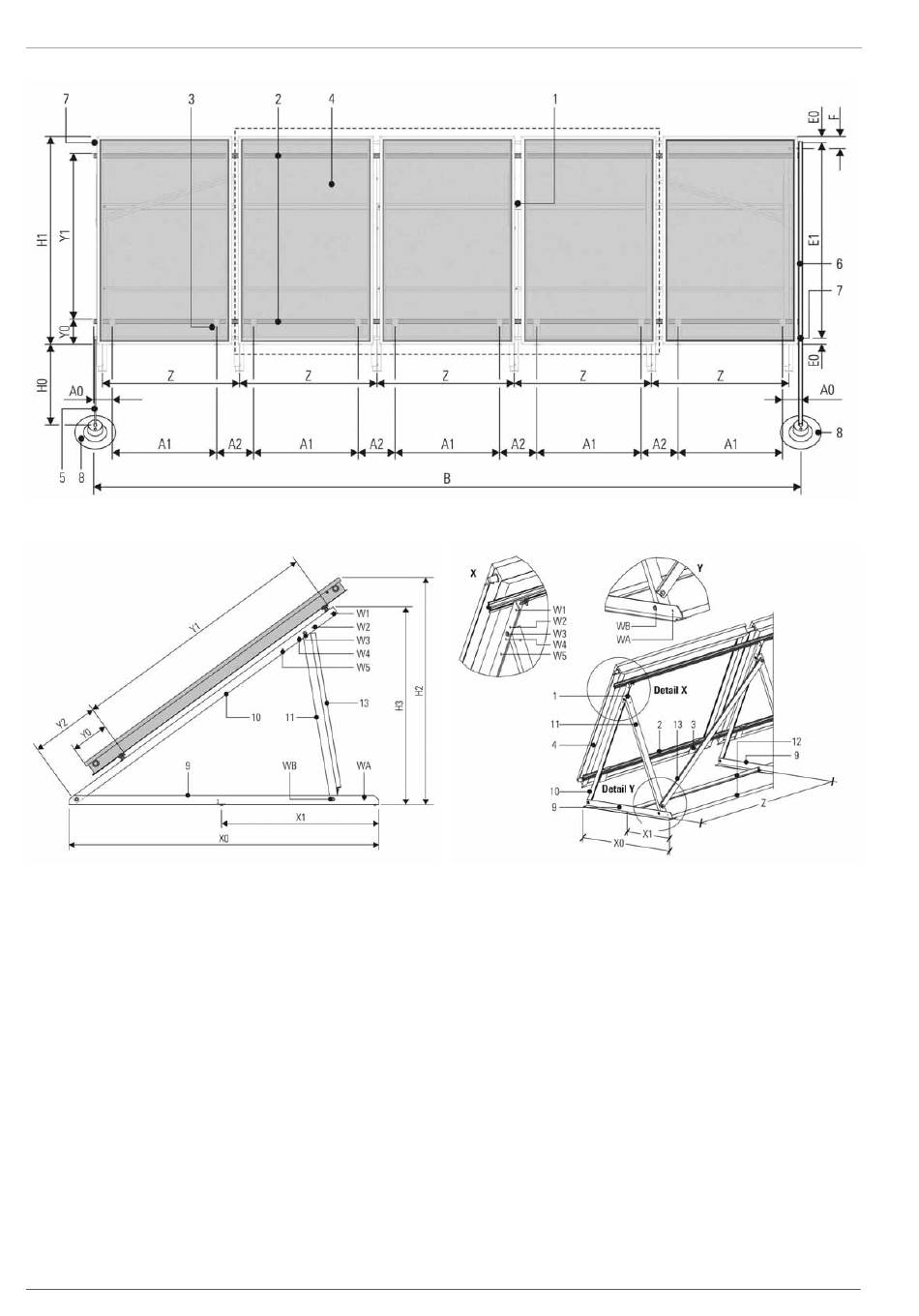

Fig.3-1 Dimensions principales du groupe de capteurs solaires Solaris (pour la légende, voir aussi le Tab. 3-1)
Fig.3-2 Vue latérale du groupe de capteurs solaires Solaris (pour la légende, voir
aussi le Tab. 3-1)
1 Support pour toit plat
2 Rail de profilé de montage
3 Crochet de sécurité de capteur solaire
4 Capteur solaire plat Solaris V26
5 Tuyau de raccordement de reflux
6 Tuyau de raccordement d'alimentation
7 Bouchon de fermeture du capteur solaire
8 Passe-toit plat
8
Fig.3-3 Mesures angulaires du groupe de capteurs solaires Solaris (pour la
légende, voir aussi le Tab. 3-1)
9 Rail de base
10 Rail d'appui
11 Baguette d'appui
12 Entretoise
13 Entretoise diagonale
W1 - W5, WA, WB:
Points de vissage pour la baguette de soutien selon le Tab. 3-2
FA ROTEX Solaris toit plat - 05/2007
