3 x Montage

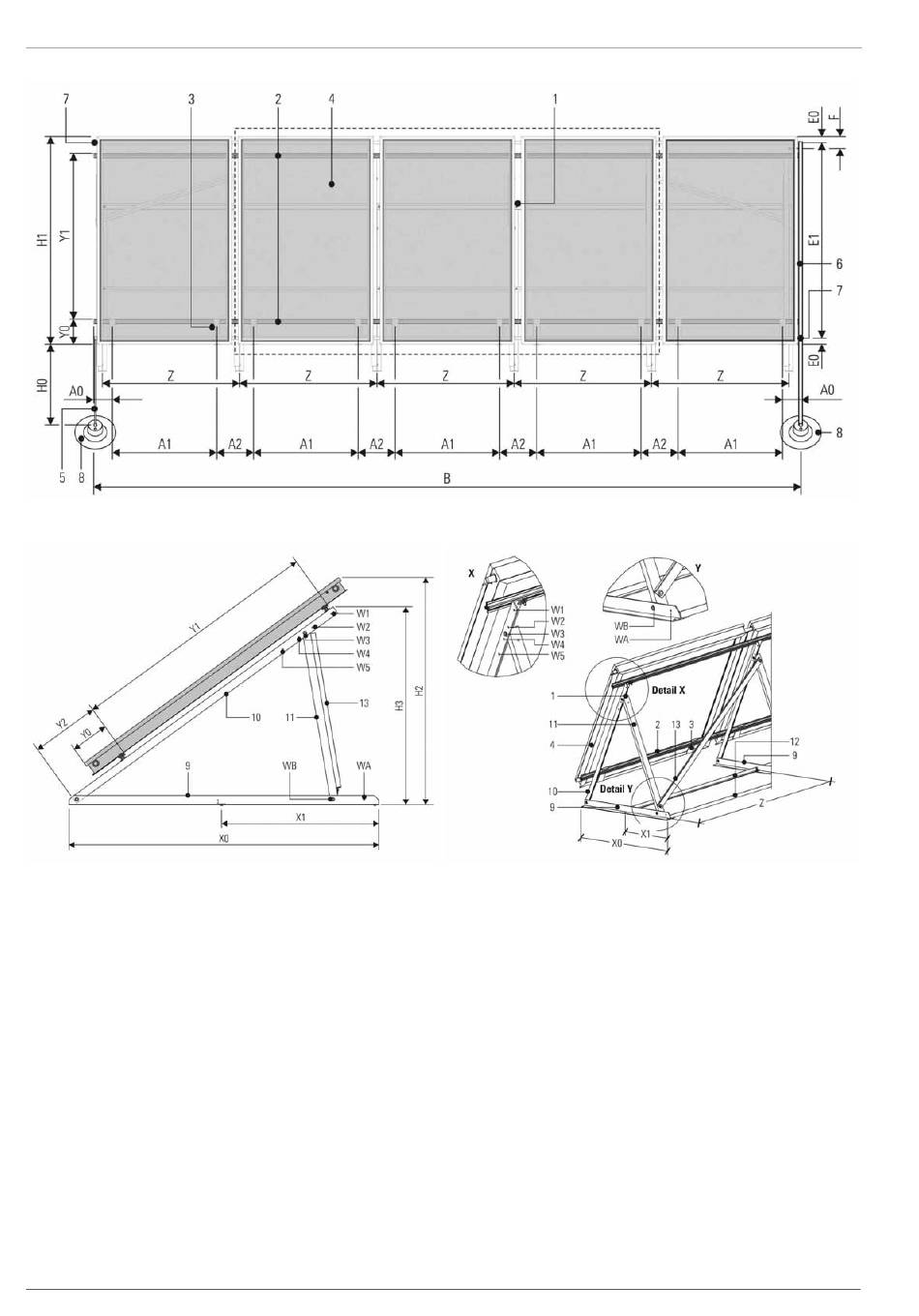

Afb. 3-1 Solaris-collectorveld - hoofdafmetingen (legenda, zie tevens Tab. 3-1)
Afb. 3-2 Solaris-collectorveld - zijaanzicht (legenda, zie tevens Tab. 3-1)
1 Plat-dak-onderstel
2 Montage-profielrail
3 Collectorbevestigingshaak
4 Solaris V26 vlakke-plaat-collector
5 Terugloop-aansluitbuis
6 Voorloop-aansluitbuis
7 Collector-sluitstop
8 Doorvoer plat dak
8
Afb. 3-3 Solaris-collectorveld - hoekinstelling (legenda, zie tevens Tab. 3-1)
9 Basisrail
10 Steunrail
11 Steunhoek
12 Dwarsbalk
13 Diagonale balk
W1 - W5, WA, WB:
Bevestigingspunten voor steunhoek volgens Tab. 3-2
