2 x Description du produit
Connecteur de profilés FIX-VB
Connecteur de profilés (
rails de profilés de montage :
– Plaque de connexion (2x)
– Clé mâle coudée pour vis à six pans creux
– Vis de fixation (4x)
Capteur solaire plat Solaris V26A et H26A
Capteur solaire V26A (
– L x H x P : 2000 x 1300 x 95 mm, poids : env. 41 kg
Capteur solaire H26A (
– L x H x P : 1300 x 2000 x 95 mm, poids : env. 44 kg
CON V
Paquet de connexion de capteur solaire (
pour connexion prête au raccordement d'un autre capteur, y
compris le matériau de montage pour la fixation de deux
capteurs
6
16 42 22) pour connexion des
16 43 04) :
16 43 05) :
16 42 13)

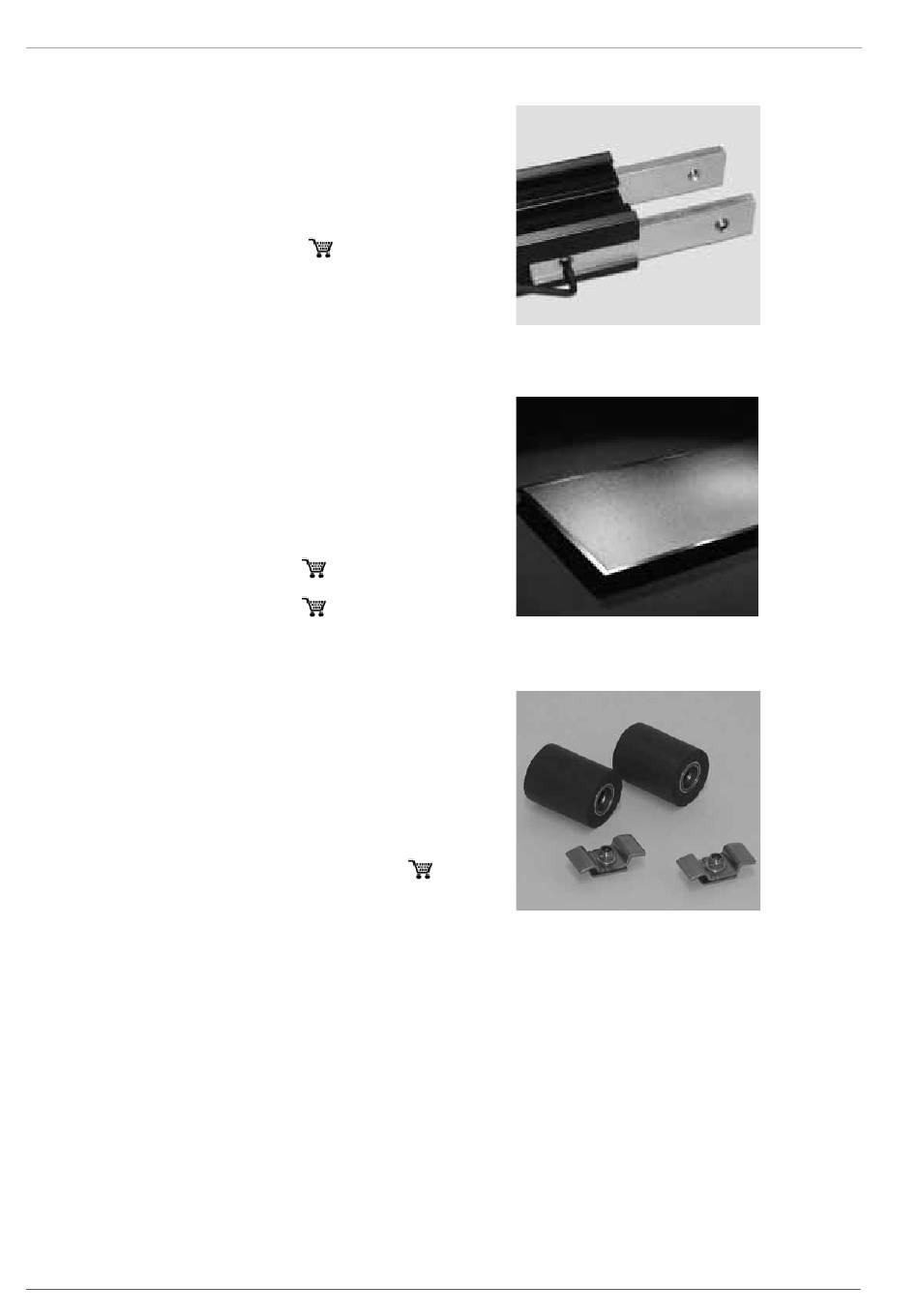

Fig. 2-8 Connecteur de profilés FIX-VB
Fig. 2-9 Capteur solaire plat Solaris (représentation du V26A)
Fig. 2-10 Paquet de connexion de capteur solaire CON V
