3. Fabriquez le nombre de triangles de base nécessaire (3 resp. 2 triangles pour 2 resp. 1 groupe de capteurs solaires).

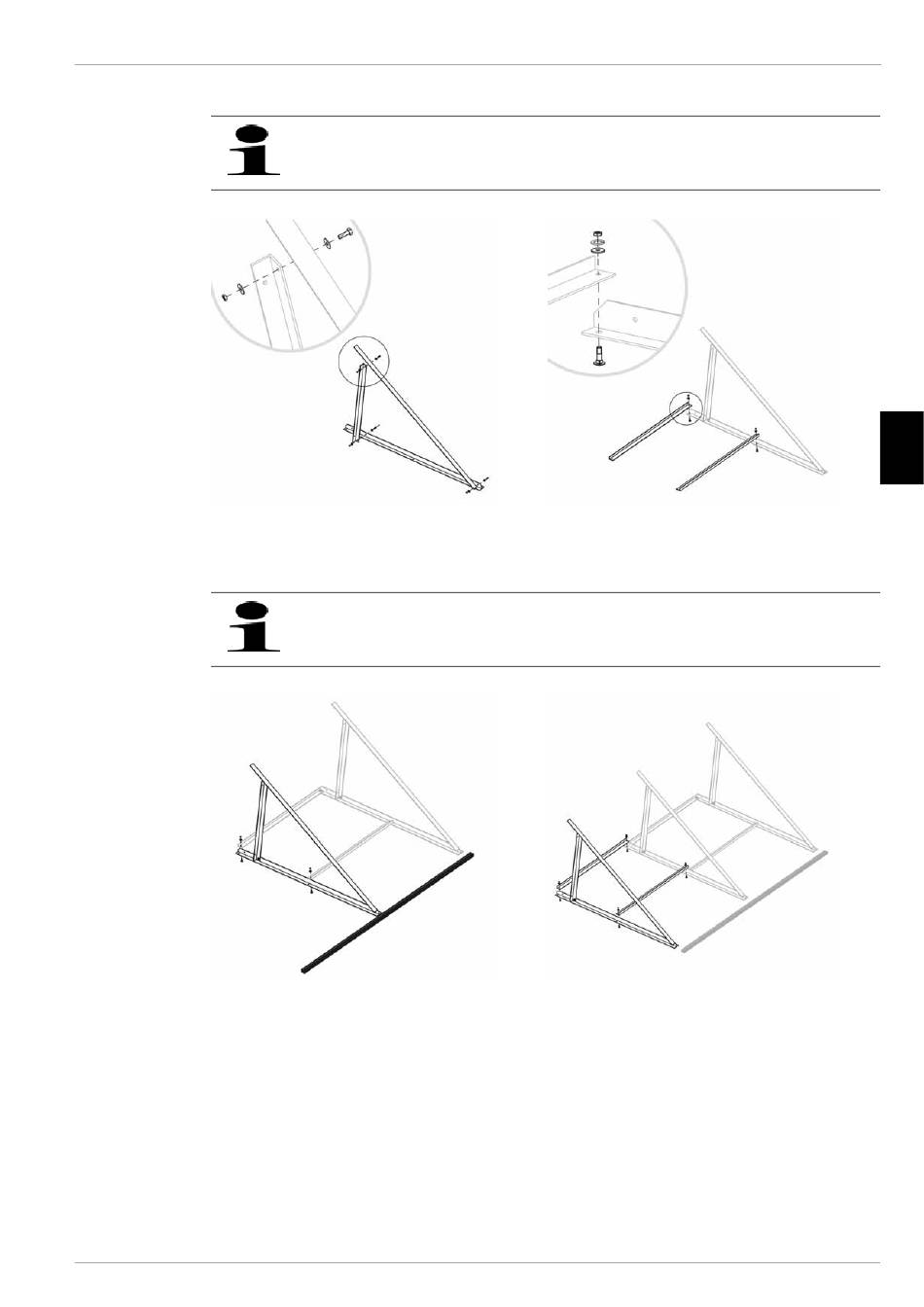

Fig.3-6
4. Montez toutes les entretoises entre les triangles de base (Fig. 3-7). Utilisez pour ce faire les vis plates, les écrous
hexagonaux, les rondelles et les rondelles élastiques bombées fournies.
Fig.3-8
5. Uniquement pour le V26A : fixez le troisième triangle de base à l'aide de deux entretoises supplémentaires (Fig. 3-9).
FA ROTEX Solaris toit plat - 05/2007
Un triangle de base se compose d'un rail de base, d'un rail d'appui et d'une baguette de soutien
(raccourcie si besoin) (Fig. 3-6).
Fabrication du triangle de base
Avant de visser les écrous à fond, veillez à positionner correctement le support pour toit plat (Fig. 3-8).
A cette fin, placez le rail du profilé de montage en provenance du paquet de rails de montage de capteur devant
le triangle de base. Les bords antérieurs de tous les triangles de base doivent être fixés en ligne.
Montage du deuxième triangle de base et mise en place
avec le rail de montage
Fig.3-7 Montage des entretoises
Fig.3-9 Montage des entretoises et du troisième triangle de base
(uniquement pour le V26A)
3 x Montage
