3.2.2 Montage du paquet d'expansion

1. Fabriquez un triangle de base avec le contenu du paquet d'expansion correspondant (voir Fig. 3-6).
2. Fixez le triangle de base sur le support pour toit plat à l'aide de deux entretoises (Fig. 3-9).
3. Montez les entretoises diagonales (voir Fig. 3-10).
Fig.3-14
4. Reliez les différents rails de profilés de montage.
5. Installez les rails de montage exactement à l'horizontale (uniquement en cas de raccord du même côté et pour
3 capteurs max.).
FA ROTEX Solaris toit plat - 05/2007
Pour chaque capteur solaire supplémentaire, le support pour toit plat doit être complété avec un paquet
d'expansion FD130E (capteur solaire V26A) ou FD 200HE (capteur solaire H26A).
Avec les supports pour toit plat du capteur solaire H26A, tous les groupes (Fig. 3-15) ont besoin d'entretoises
diagonales, alors que pour le capteur solaire V26A, seuls les groupes externes auront besoin d'entretoises
diagonales (Fig. 3-14).

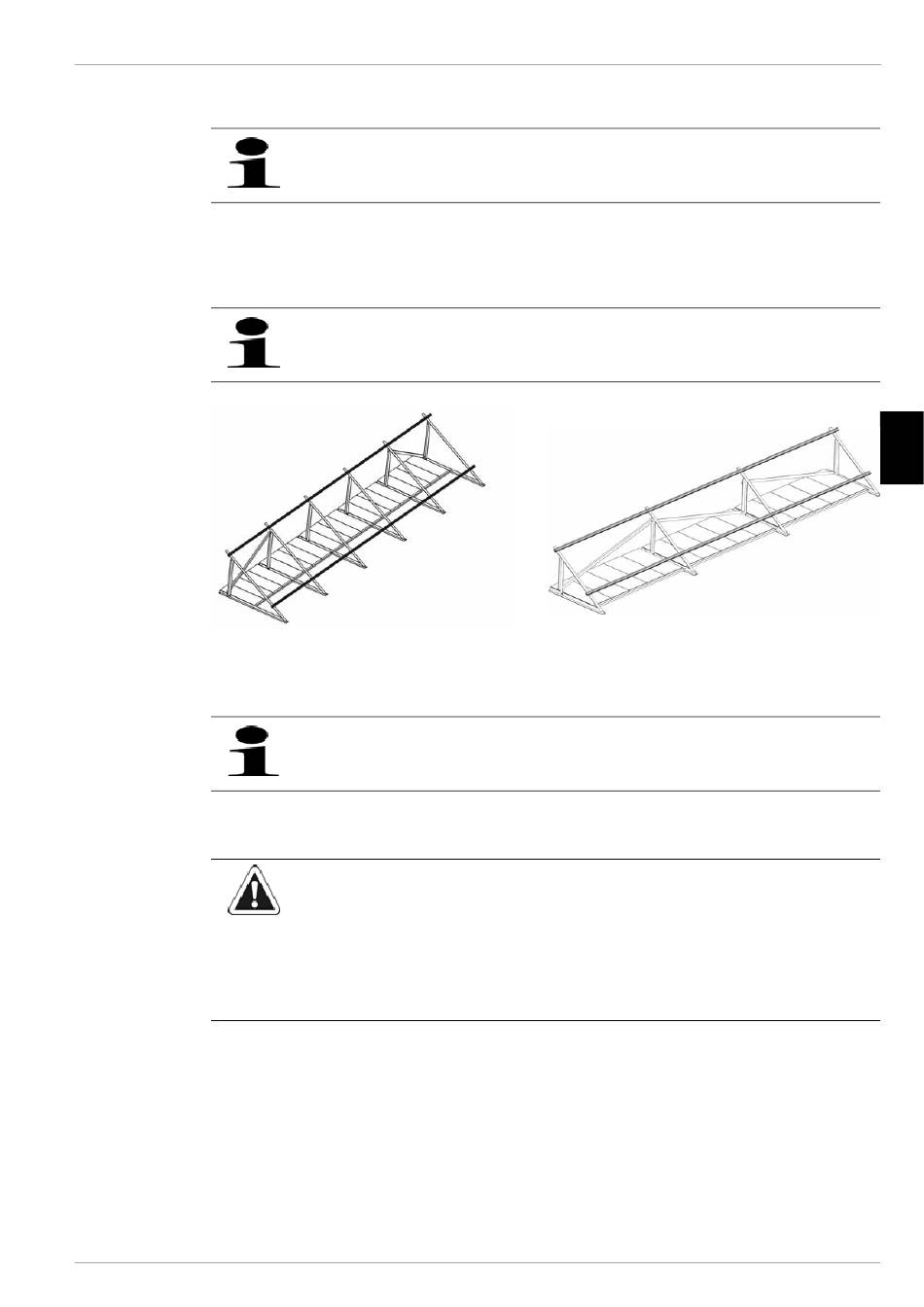

Exemple d'un support pour toit plat pour 5 capteurs
solaires (V26A)
Pour ce faire, utilisez pour chaque rail de montage deux plaques de connexion du paquet CON V. Insérez-les
jusqu'à la moitié dans le profilé latéral à rainure et fixez-les avec des boulons filetés.
ATTENTION !
Si les rails de montage ne sont pas à l'horizontale, la ventilation automatique des capteurs solaires et la
vidange du système en cas d'arrêt de la pompe ne se feront pas correctement.
• S'il n'est pas possible de disposer le rail de montage exactement à l'horizontale ou si vous désirez
raccorder plus de 3 capteurs, il vous faudra raccorder les capteurs des deux côtés en alternance.
• Dans ce cas, disposez le rail de montage avec une légère pente vers le raccord du reflux (écoulement de
l'eau vers le raccord de capteur inférieur). Vous éviterez ainsi les pentes inversées.
Fig.3-15 Exemple d'un support pour toit plat pour 3 capteurs
solaires (H26A)
3 x Montage
