Produktbeschreibung

2.1

Flachdachpakete

2 Produktbeschreibung
2.1.1 Für den Kollektor V26A
Grundpaket FD 260 (
– 3 Grundschienen (Pos. 9) und 3 Auflageschienen (Pos. 10)
– 3 Stützwinkel (Pos. 11)
– 4 Quer- (Pos. 12) sowie 2 Diagonalstreben (Pos. 13)
– Zubehörbeutel (Pos. 14) mit 6 Klemmsteinen,
13 Sechskantschrauben SW13, 19 selbstsichernden
Sechskantmuttern SW13, 40 Unterlegscheiben,
6 Klemmblechen, je 8 Flachrandschrauben,
Sechskantmuttern SW13 sowie Federringen
– Montageanleitung (Pos. 15)
Erweiterungspaket FD 130E (
weiteren Kollektor (3 bis max 5):
– 1 Grundschiene (Pos. 9) und 1 Auflageschiene (Pos. 10)
– 1 Stützwinkel (Pos. 11)
– 2 Querstreben (Pos. 12)
– Zubehörbeutel (Pos. 14) mit 2 Klemmsteinen,
3 Sechskantschrauben SW13, 5 selbstsichernden
Sechskantmuttern SW13, 12 Unterlegscheiben,
2 Klemmblechen, je 4 Flachrandschrauben,
Sechskantmuttern SW13 sowie Federringen
– Montageanleitung (Pos. 15)
2.1.2 Für den Kollektor H26A
Grundpaket FD 200H (
– 2 Grundschienen (Pos. 9) und 2 Auflageschienen (Pos. 10)
– 2 Stützwinkel (Pos. 11)
– 2 Quer- (Pos. 12) sowie eine Diagonalstrebe (Pos. 13)
– Zubehörbeutel (Pos. 14) mit 4 Klemmsteinen,
8 Sechskantschrauben SW13, 12 selbstsichernden
Sechskantmuttern SW13, 24 Unterlegscheiben,
je 4 Klemmblechen, Flachrandschrauben,
Sechskantmuttern SW13 sowie Federringen
– Montageanleitung (Pos. 15)
Erweiterungspaket FD 200HE (
weiteren Kollektor (2 bis max 5):
– 1 Grundschiene (Pos. 9) und 1 Auflageschiene (Pos. 10)
– 1 Stützwinkel (Pos. 11)
– 2 Quer- (Pos. 12) sowie eine Diagonalstrebe (Pos. 13)
– Zubehörbeutel (Pos. 14) mit 4 Klemmsteinen,
8 Sechskantschrauben SW13, 12 selbstsichernden
Sechskantmuttern SW13, 24 Unterlegscheiben,
je 4 Klemmblechen, Flachrandschrauben,
Sechskantmuttern SW13 sowie Federringen
– Montageanleitung (Pos. 15)
4
16 47 01) für zwei Kollektoren:
16 47 02) für jeden
16 47 14) für einen Kollektor:
16 47 15) für jeden

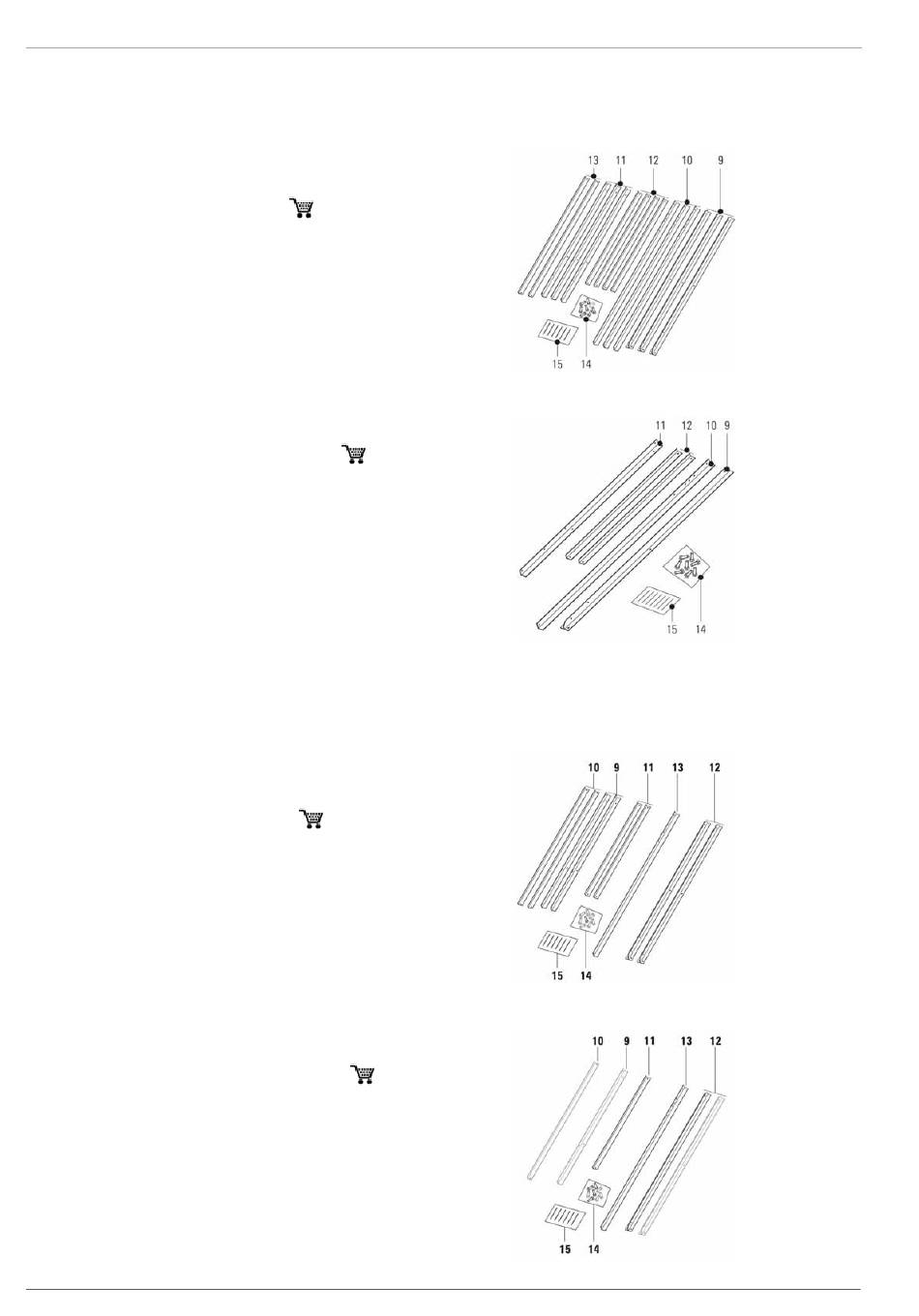

Bild 2-1 FD 260
Bild 2-2 FD 130E
Bild 2-3 FD 200H
Bild 2-4 FD 200HE
