Zerstäuberluftbegrenzungsventil reparieren
Zerstäuberluftbegrenzungsventil Zerstäuberluftbegrenzungsventil
1. Nach dem in Pistole für Wartungsarbeiten
vorbereiten, page 59
vorgehen.
2. Schlüssel auf Schlüsselflächen des
Ventilgehäuses (29a) setzen und Ventil
vom Griff (16) abschrauben.
HINWEIS: Ventil kann entweder als Satz (weiter
HINWEIS: HINWEIS:
mit Schritt 9) ersetzt werden oder nur O-Ring
(Schritte 3-9) ersetzen.
3. Ventilschaft (29e) abschrauben. Haltering (29d)
entfernen.
4. Ventilgehäuse (29b) im Gegenuhrzeigersinn
drehen, bis er sich vom Ventilgehäuse (29a) löst.
5. O-Ring (29c) prüfen. Nur bei Beschädigungen
ersetzen.
6. Alle Teile reinigen und auf Verschleiß oder
Beschädigungen prüfen.
HINWEIS: Silikonfreies Schmierfett Teile-Nr. HINWEIS: HINWEIS:
111265 auftragen. Nicht zu viel Fett auftragen.
7. Beim Zusammenbau des
Zerstäuberluftbegrenzungsventils (29) O-Ring
(29c) leicht schmieren und Ventilgehäuse (29b)
ganz ins Gehäuse (29a) schieben, bis es ansteht.
8. Haltering (29d) wieder zusammenbauen.
Ventilschaft (29e) zur Hälfte in das Ventilgehäuse
(29b) einschrauben.
9. Schlitz (S) im Ventilschaft mit der Rippe (R) im
Pistolengriff ausrichten. Schraubenschlüssel an
flache Gehäusestellen ansetzen und Ventilsatz
(29) in Pistolengriff (16) schrauben. Mit 1,7 N●m
(15 in-lb) festziehen.
HINWEIS: HINWEIS: Wenn das HINWEIS:
Zerstäuberluftbegrenzungsventil nicht benötigt wird,
muß statt dessen der mitgelieferte Stopfen (42)
eingebaut werden.
332413H

reparieren

reparieren
beschriebenen Verfahren

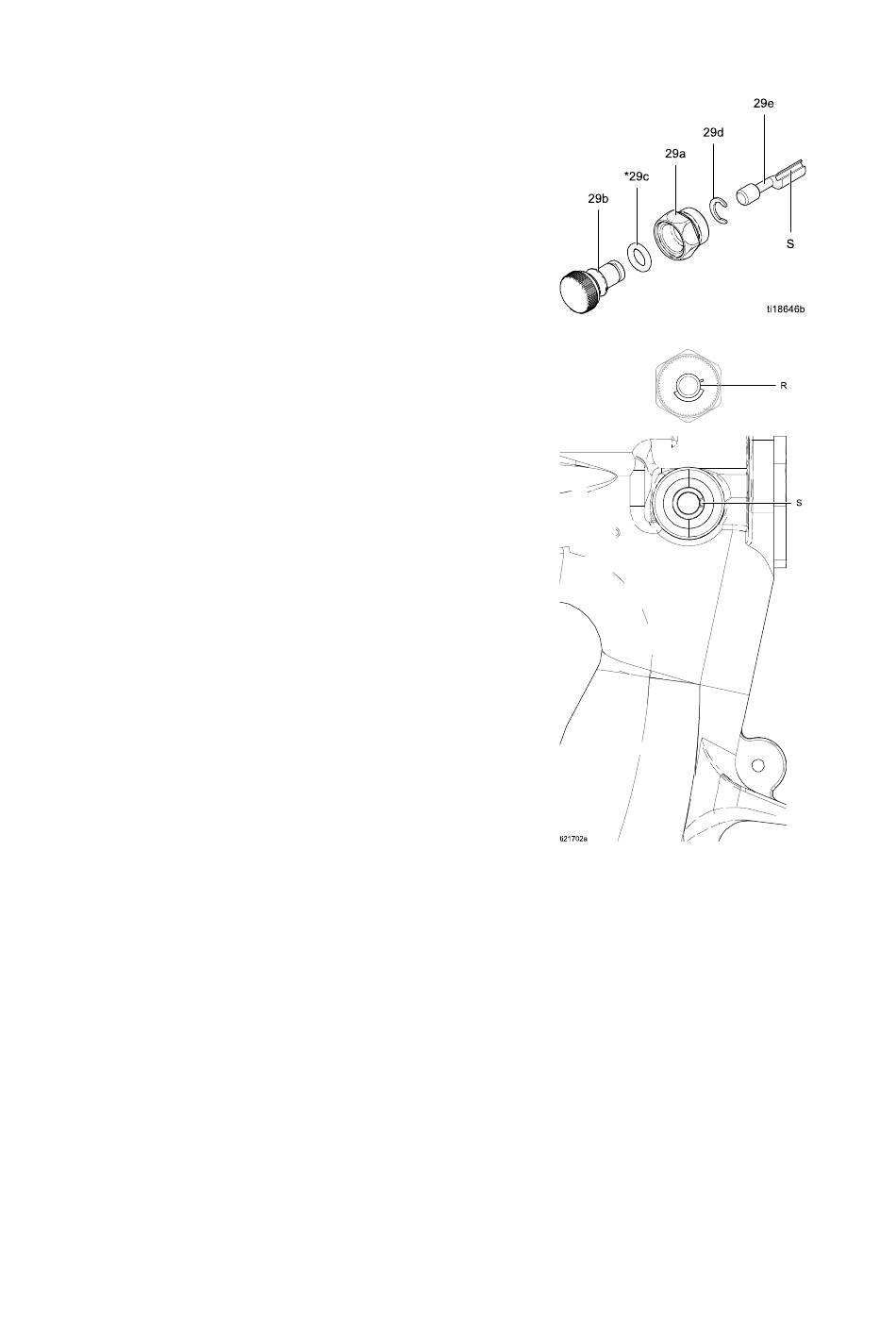

Figure 49 Zerstäuberluftbegrenzungsventil
Figure 50 Ventilschaft ausrichten
