Packungsstange reparieren
HINWEIS: Die Packungsstange kann wie unten beschrieben
in Einzelteilen oder als ganzer Satz (siehe Seite
36) ausgetauscht werden. Der Satz wird im Werk
voreingestellt.
HINWEIS: Vor dem Einbauen der Materialpackungsstange in
den Pistolenlauf ist zu prüfen, ob die Innenflächen
des Pistolenlaufs sauber sind. Etwaige Verschmut-
zungen mit weicher Bürste oder Tuch entfernen.
Innenseite des Pistolenlaufs auf Spuren von Hoch-
spannungslichtbögen prüfen. Wenn solche Spuren
vorhanden sind, den Pistolenlauf auswechseln.
Einzelteile zusammenbauen:
1.
Packungsmutter (8e) und Dichtung (8b) auf die Material-
stange (8h) geben. Die Schlüsselflächen der Packungs-
mutter müssen zum hinteren Ende der Materialstange
zeigen. Der Dichtungs-O-Ring muss von der Packungs-
mutter weg gerichtet sein. Siehe Abb. 24.
2.
Den Hohlraum des Distanzrings (8g) mit dielektrischem
Fett füllen. Den Distanzring in der gezeigten Richtung auf
die Materialstange (8h) geben. Auf die Außenseite des
Distanzrings großzügig dielektrisches Fett auftragen.
3.
Die Stangenpackung (8d), den Packungsspreizring (8c)
und das Gehäuse (8f) auf die Packungsstange (8h)
geben.
8f
8a

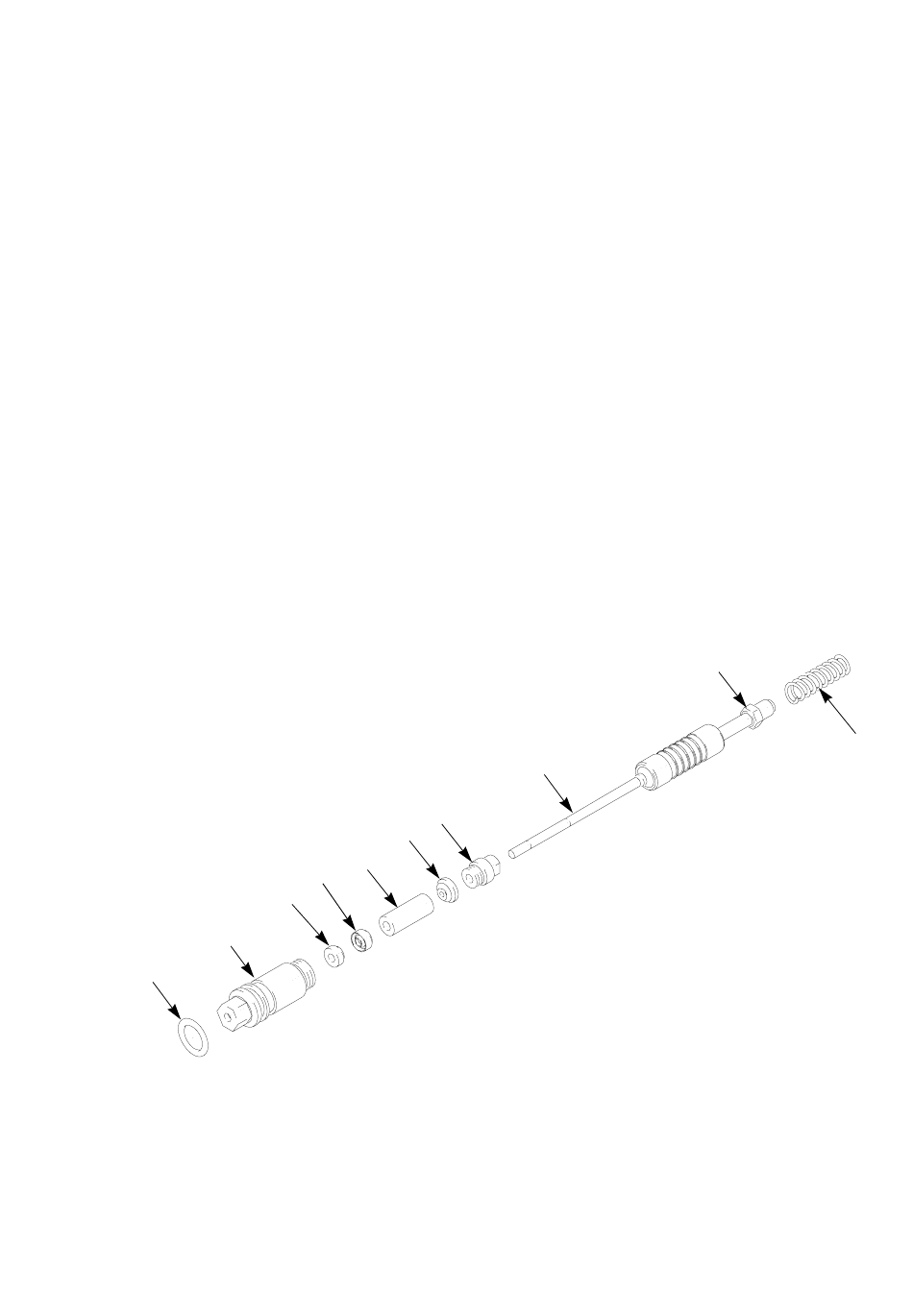

Abb. 24. Packungsstange
309297
8e
8b
8g
8d
8c
4.
Die Packungsmutter (8e) leicht anziehen. Die Packungs-
mutter ist richtig angezogen, wenn beim Aufschieben des
Packungsgehäuses (8f) auf die Stange ein Widerstand
von 13,3 N überwunden werden muss. Packungsmutter
nach Bedarf fester anziehen oder lockern.
5.
Den O-Ring (8a) an der Außenseite des Gehäuses (8f)
einbauen. Den O-Ring mit silikonfreiem Fett, Teile-
Nr 111265, fetten. Nicht zu viel Fett auftragen.
6.
Die Feder (25) wie gezeigt gegen die Mutter (E)
einbauen.
7.
Den Packungsstangensatz (8) in den Pistolenlauf ein-
bauen. Mit dem Multifunktionswerkzeug (40) den Satz
gerade satt anziehen.
8.
Elektrode einbauen; siehe Seite 35, und Düse einbauen;
siehe Seite 34.
9.
Stellglied (29) und Gegenmutter (28) installieren und
einstellen. Siehe Seite 39.
10. Den Pistolenwiderstand überprüfen, Seite 26.
11. Pistolenabdeckblech (2) und Luftkappe installieren;
Seite 34.
12. Pistole an Verteiler und Montagehalterung installieren.
Siehe Seite 33.
8h
Reparatur
E
25
TI1489A
