Materialpackungsstange Reparieren - Graco Pro 4500Sc Betriebsanleitung

Materialpackungsstange reparieren

Die Materialpackungsstange kann einzeln oder als Bausatz
ersetzt werden. Der gesamte Satz wird im Werk
voreingestellt.
HINWEIS: Vor dem Installieren der Materialpackungsstange
in den Pistolenkörper ist zu prüfen, ob die inneren
Oberflächen des Pistolenkörpers sauber sind.
Etwaige Verschmutzungen mit weicher Bürste
oder Tuch entfernen. Innenseite des Pistolen-
körpers auf Spuren von Hochspannungslicht-
bögen prüfen. Wenn solche Spuren vorhanden
sind, Pistolenkörper auswechseln.
Wenn die Teile einzeln gekauft werden, diese wie unten
beschrieben und in Abb. 17 dargestellt zusammenbauen.
1. Packungsmutter (28c) und O-Ring (28g) auf die Mate-
rialstange (28b) geben. Die Schlüsselflächen der
Packungsmutter müssen zum hinteren Ende der
Materialstange zeigen.
2. Den gesamten inneren Hohlraum des Distanz-
stückes (28d) mit Vaseline füllen. Distanzstück in der in
Abb. 17 gezeigten Richtung auf die Materialstange (28b)
geben. Außenseite des Distanzstücks reichlich mit
Vaseline bestreichen.

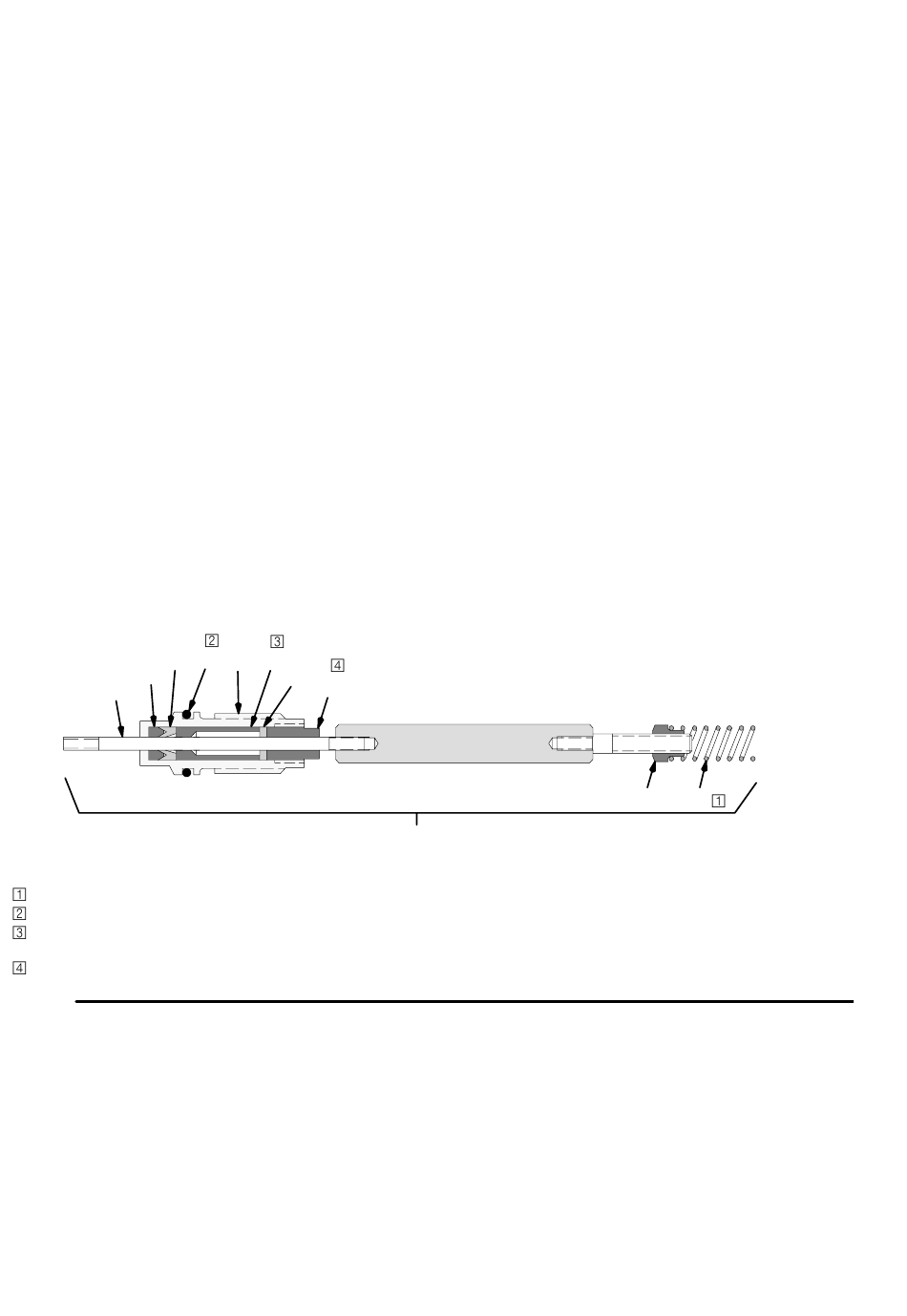

28f
28e
28b
Pos. 30 ist nicht im Packungs-/Nadelsatz enthalten (28).
Sehr dünne Schicht Schmiermittel auftragen.
Gesamten Innenhohlraum des Distanzstücks mit Vaseline.
füllen und Außenseite des Distanzstücks dick einfetten.
Packungsmutter auf 9 N.m Zugkraft festziehen.
Abb. 17
26 308- -131
Service
28h
28a 28d
28g
28c
3. Materialpackung (28f), Nadelpackung (28e) und
Gehäuse (28a) wie in Abb. 17 gezeigt auf die Material-
stange (28b) geben.
4. Packungsmutter (28c) leicht anziehen. Die Packungs-
mutter ist dann richtig festgedreht, wenn sie einer Zug-
belastung von 9 N.m widerstehen kann, während der
Packungsgehäusesatz (28a) an der Hülse entlang-
geschoben wird. Packungsmutter je nach Bedarf fester
anziehen oder etwas lösen.
5. O-Ring (28h) an der Außenseite des Packungs-
gehäuses (28a) installieren und einfetten.
6. Sicherstellen, daß die Feder (30) wie in Abb. 17 gegen
die Mutter (E) installiert ist.
7. Materialpackungsstangensatz (28) in den Pistolenkörper
einbauen. Mit dem Werkeug (62) gerade satt anziehen,
dann die Zugbeanspruchung auf der Materialstange
überprüfen.
8. Abzug (13) installieren und Schrauben (4) anziehen.
9. Elektrodennadel, Düse und Widerstandseinheit und den
Luftkappensatz wie auf Seite 23 beschrieben einbauen.
10. Widerstand der Pistole wie auf Seite 20 beschrieben
prüfen.
28
E 30
0383
