Packungsstange zusammenbauen

zusammenbauen
Packungsstange Packungsstange zusammenbauen
HINWEIS: HINWEIS: HINWEIS: Vor dem Einbauen der Dichtungsstange
des Materials in den Pistolenkörper prüfen, ob die
Innenflächen des Pistolenkörpers sauber sind.
Etwaige Verschmutzungen mit weicher Bürste oder
Tuch entfernen. Die Innenseite des Pistolenkörpers
auf Spuren von Hochspannungslichtbögen
prüfen. Wenn solche Spuren vorhanden sind, den
Pistolenkörper austauschen.
1. Dichtungsmutter (2f) und Dichtung (2b‡) auf die
Materialstange (2e) setzen. Die Schlüsselflächen
der Dichtungsmutter müssen zum hinteren
Ende der Materialstange zeigen. Der
Dichtungs-O-Ring muss von der Dichtungsmutter
weg gerichtet sein.
2. Den Hohlraum des Distanzstücks (2h‡) mit
dielektrischem Schmiermittel (44) füllen. Das
Distanzstück in der abgebildeten Richtung
auf der Materialstange (2e) platzieren. Auf
die Außenseite des Distanzstücks großzügig
dielektrisches Schmierfett auftragen.
3. Die Materialdichtung (2c‡) mit den Dichtlippen
auf die Stangenvorderseite weisend auf
die Dichtungsstange (2e) setzen. Die
Nadeldichtung (2d‡) mit der Steckerseite auf die
Materialdichtung weisend installieren und dann
das Gehäuse (2g) montieren.

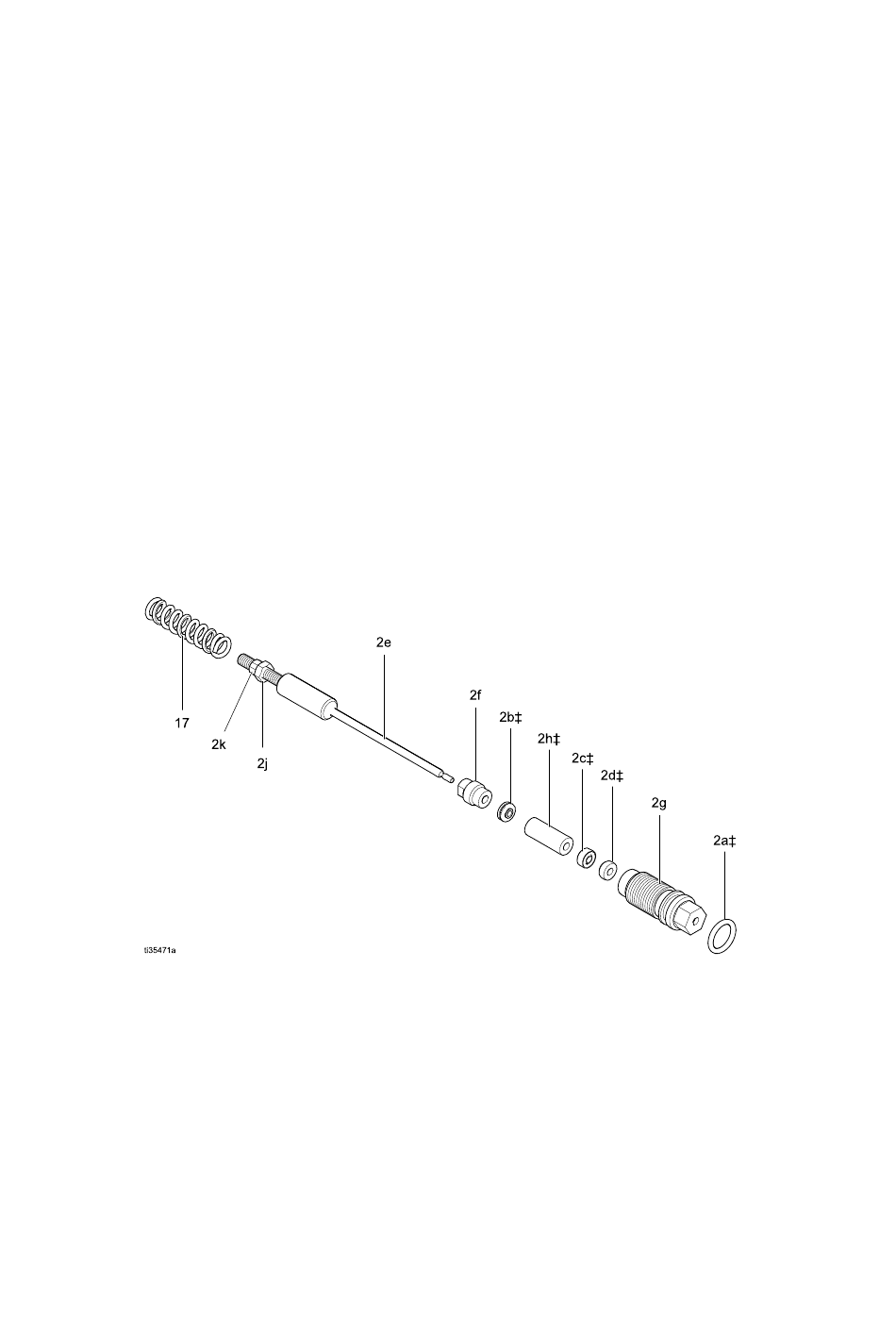

Figure 40 Packungsstange
332413H
4. Die Dichtungsmutter (2f) leicht anziehen. Die
Dichtungsmutter ist richtig angezogen, wenn sie
einer Zugbelastung von 13,3 N (3 lb) standhält,
während der Dichtungsgehäusesatz (2g) an
der Stange entlang geschoben wird. Die
Dichtungsmutter nach Bedarf fester anziehen
oder lockern.
5. Den O-Ring (2a‡) an der Außenseite des
Gehäuses (2g) installieren. Den O-Ring mit
silikonfreiem Schmierfett einfetten, Teile-Nr.
111265. Nicht zu viel Fett auftragen.
6. Die Feder (17) wie dargestellt gegen die Mutter
(2j) installieren.
7. Bauen Sie den Packungsstangensatz (2) in den
Pistolenkörper ein. Mit Multifunktionswerkzeug
(41) Einheit gerade satt anziehen.
8. Die Elektrode installieren. Siehe
Elektrode ersetzen, page 62
9. Die Düse und die Luftkappe installieren. Siehe
Luftkappe und Düse ersetzen, page
5–7.
10. Abzug (12) und Schrauben (13) anbringen.
Reparieren
Schritt 4.
60, Schritte
65
