Reparieren
ES - - - An/Aus
An/Aus - - - Schalter
Schalter und
ES
ES
An/Aus
Schalter
1. Nach dem in
Pistole für Wartungsarbeiten
vorbereiten, page 59
vorgehen.
2. Unverlierbare Schraube (26p) lösen. Ventil (26)
vom Griff entfernen.
3. O-Ringe (26b* und 26m*) mit silikonfreiem
Schmiermittel 111265 schmieren. Nicht zu viel
Fett auftragen.
HINWEIS: Die Teile nicht zu stark einfetten.
HINWEIS:
HINWEIS:
Zuviel Schmiermittel an den O-Ringen kann in
die Luftpassage der Pistole gedrückt werden
und das Oberflächenfinish des Werkstücks
beeinträchtigen.

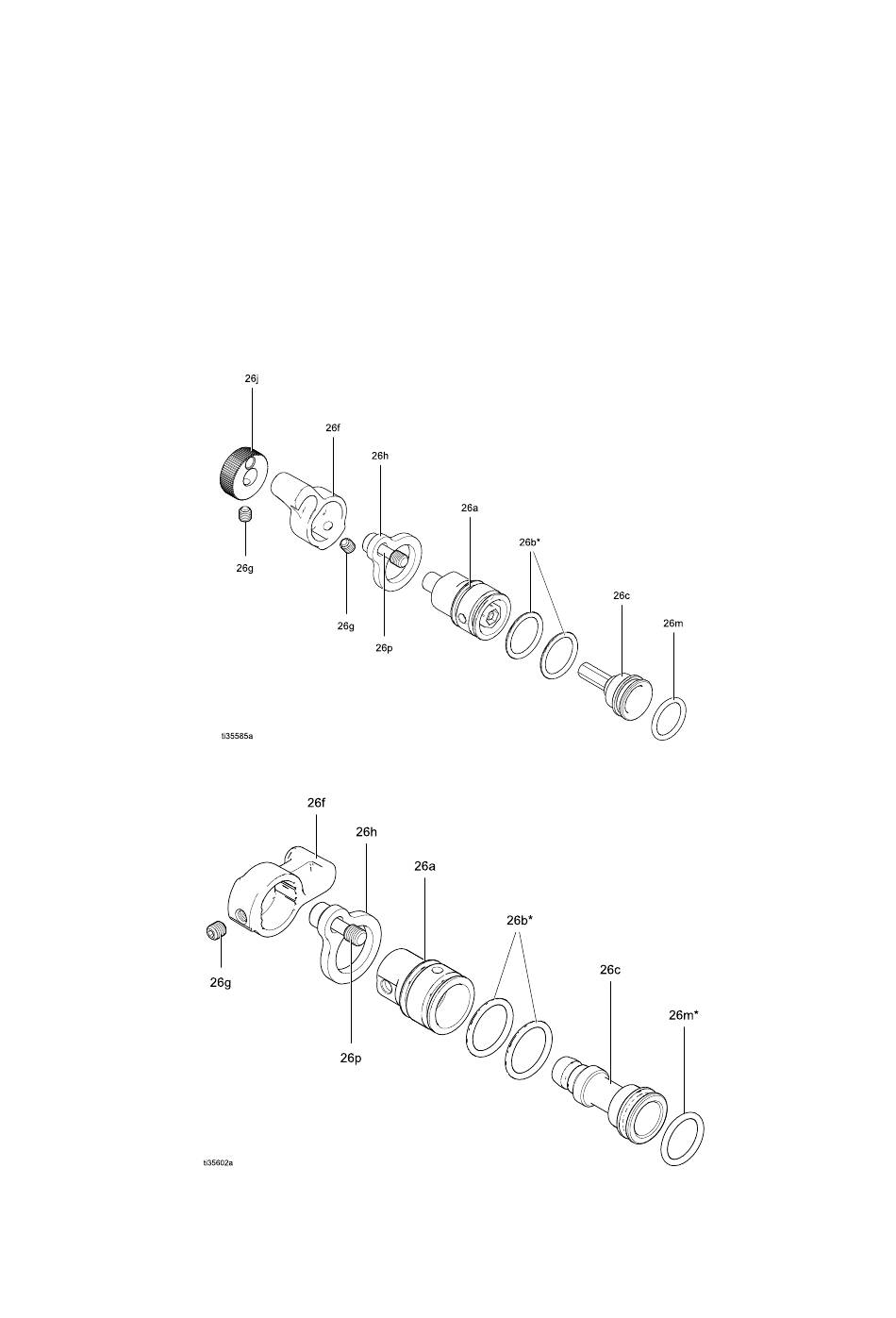

Figure 51 ES-An/Aus-Ventil-Reparatur, 24N630 und
26A160
Figure 52 ES-An/Aus-Ventil-Reparatur, 24N632
72
und Materialreglerventil
Materialreglerventil reparieren
und
Materialreglerventil
beschriebenen Verfahren
reparieren
reparieren
4. Die Teile reinigen und auf Beschädigungen
überprüfen. Bei Bedarf austauschen.
HINWEIS: Vorsprung an Halteplatte (26h) muss
HINWEIS:
HINWEIS:
nach oben zeigen.
5. Das Ventil wieder anbringen. Die Schraube (27)
mit 15-25 in-lb (1,7-2,8 N•m) anziehen.
