13.2.3 Einfluss der Brauchwasserbereitung

Die Anstiegsbegrenzung wirkt unabhängig von der Brauchwasserbereitung.
13.3

Dreipunktregelung

Die Dreipunktregelung arbeitet als witterungsgeführte bzw. bedarfsgeführte Vorlauf-
temperaturregelung mit PI-Verhalten. Die Vorlauftemperatur wird durch stetiges Steu-
ern des Stellgerätes (Mischer oder Ventil) geregelt. Durch den I-Anteil erfolgt die Rege-
lung ohne bleibende Abweichung.
Die Stellbefehle der Regelung an den Stellantrieb des Mischers/Ventils werden auf die
Ausgangsrelais gegeben und mittels Leuchtdioden angezeigt.
13.4 Temperaturüberhöhung Mischer
Dem RVL482 kann eine Überhöhung der Mischertemperatur eingegeben werden. Dar-
unter wird eine Überhöhung des jeweiligen Vorlauftemperatursollwertes der Heizgruppe
verstanden. Der überhöhte Sollwert geht als Wärmebedarfssignal an den Wärmeer-
zeuger.
Die Überhöhung der Mischertemperatur wird am Regler, der den Mischer bzw. das
Ventil steuert (im folgenden Beispiel Regler N2), eingestellt (Bedienzeile 84).

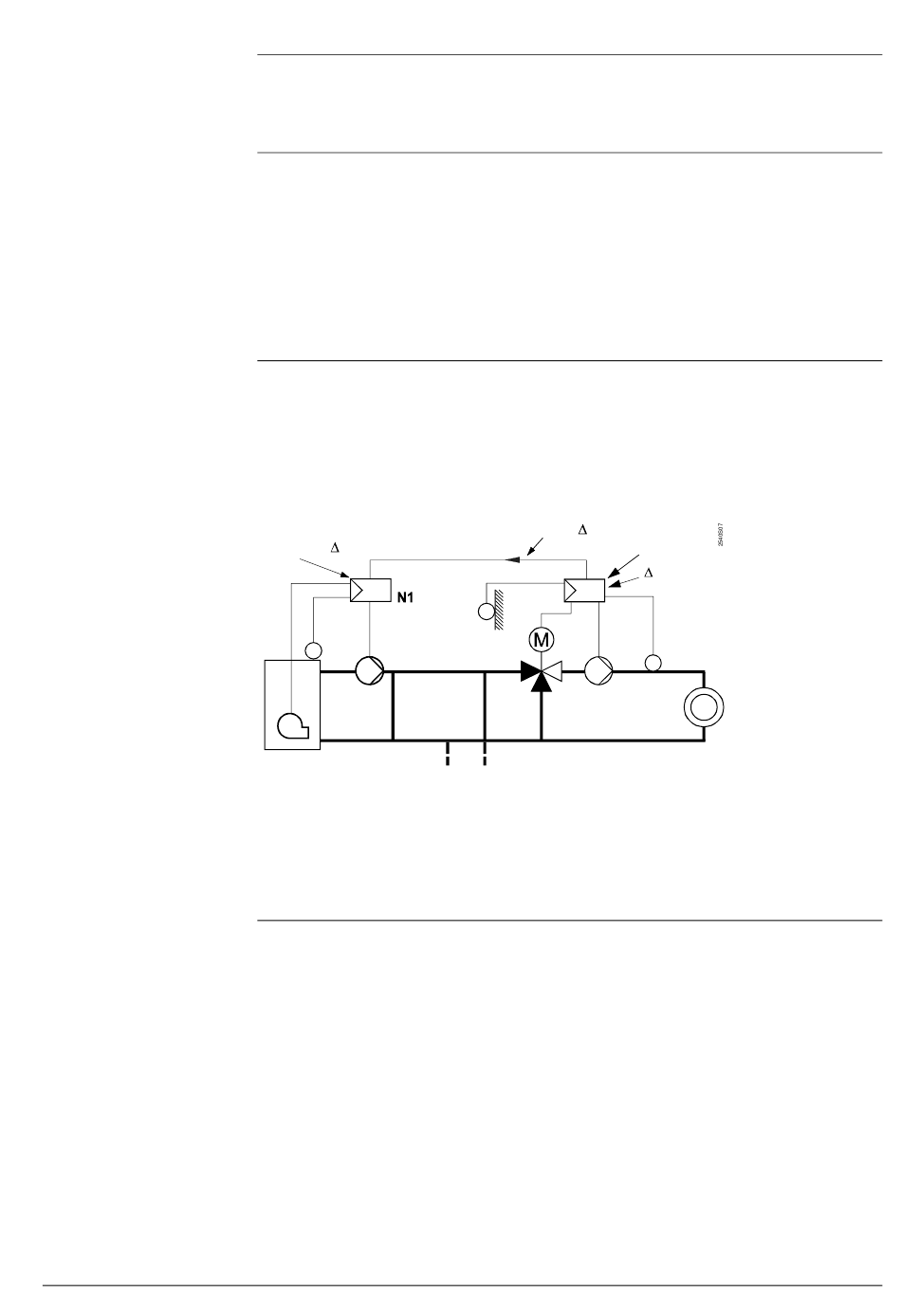

w = w + w
BUS (LPB)
N1 N2
N1 Kesseltemperaturregler (Wärmeerzeugung)
N2 Vorlauftemperaturregler (Heizgruppe)
w Sollwert des Kesseltemperaturreglers
N1
w Sollwert des Vorlauftemperaturreglers
N2
∆w
Überhöhung der Mischertemperatur (eingestellt am Regler N2)
13.5

Impulssperre

Wenn der Stellantrieb während einer Gesamtdauer, die seiner fünffachen Laufzeit ent-
spricht, nur Schliess- oder Öffnungsimpulse erhalten hat, werden weitere vom Regler
kommende Impulse gesperrt. Dadurch wird der Stellantrieb geschont.
Zur Sicherheit gibt der Regler jedoch alle 10 Minuten einen Impuls von 1 Minute Dauer
an den Stellantrieb ab.
Ein Impuls in der Gegenrichtung hebt die Impulssperre auf.
Regler für Heizkreis und Brauchwasser RVL482
13 Funktionsblock „Dreipunktantrieb Heizkreis"
w w
N2 +
w
N2
w
N2
