Termékleírás
4 Termékleírás
4.1

Szerkezet

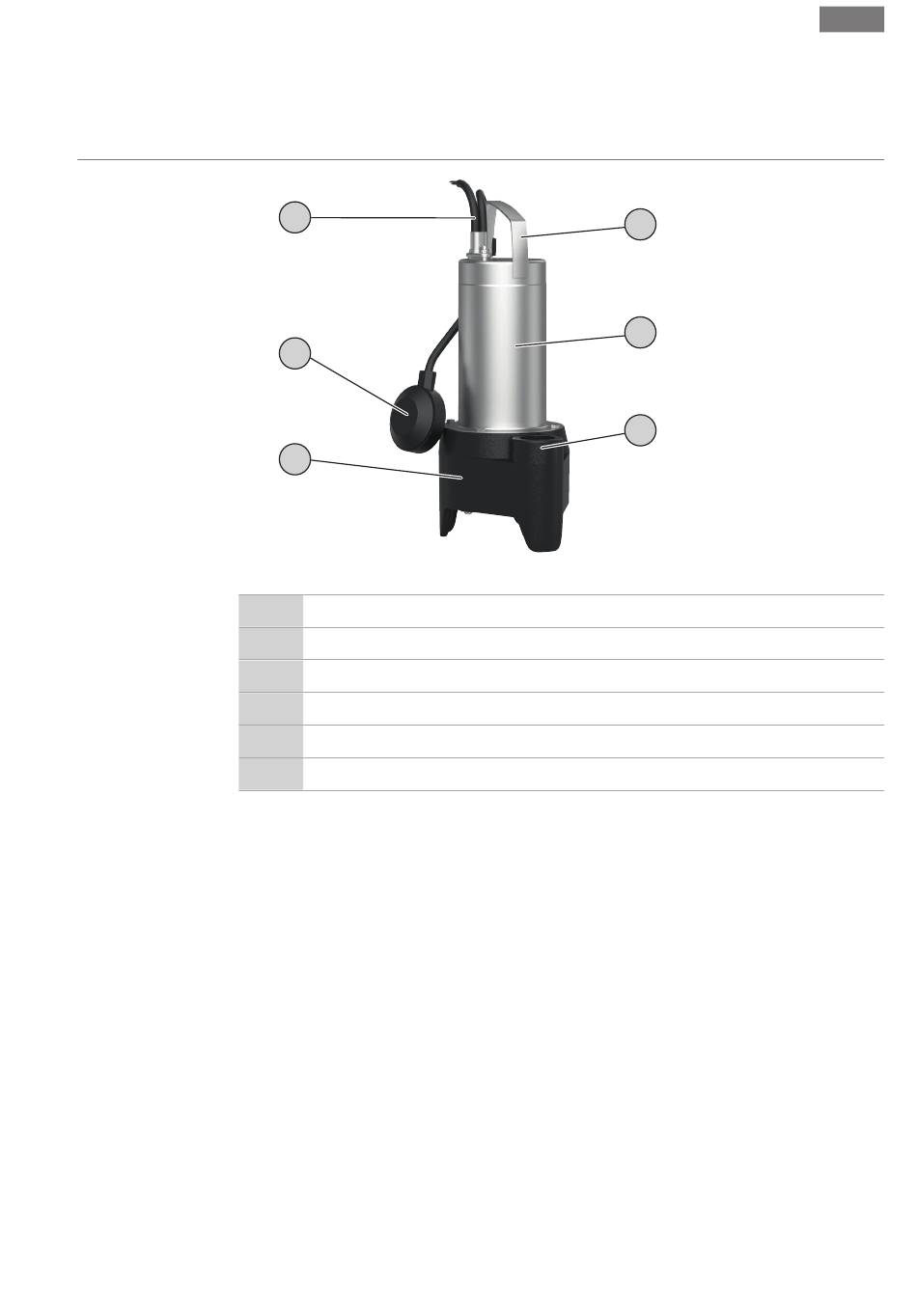

Fig. 1: Áttekintés
1
2
3
4
5
6
Leírás
Szabad örvénykerékkel és függőleges nyomócsonk-csatlakozással ellátott szivattyú.
Felületi hűtésű egyfázisú vagy háromfázisú motor önkapcsoló termikus motorfel-
ügyelettel. A motorhő a motorházon keresztül közvetlenül adódik át a szállított kö-
zegnek. Üzem közben a motor kiemelkedhet. A motor túlhevülés esetén kikapcsol, és
a lehűlés után automatikusan visszakapcsol.
A motor védelme érdekében a motor és a szivattyú között dupla tömítéses olajzáró-
kamra található. A motoroldalon sugárirányú tengelytömítést, a szivattyúoldalon csú-
szógyűrűs tömítést építettek be. A tömítések megfelelő kenésének biztosításához az
olajzárókamrát olajjal töltötték fel.
Kivitelek
▪ Rexa MINI3-V.../A...
Úszókapcsolóval és dugasszal felszerelt szivattyú. A beépített úszókapcsoló a töl-
töttségi szint függvényében kapcsolja be és ki a szivattyút.
Beépítési és üzemeltetési utasítás Wilo-Rexa MINI3
6
5
4
Fogantyú
Motorház
Nyomócsonk-csatlakozás
Szivattyúház
Úszókapcsoló
Csatlakozókábel
1
2
3
