- Seite 1 Pioneering for You Wilo-Rexa MINI3-S de Einbau- und Betriebsanleitung · 6092615 • Ed.01/2022-03...
- Seite 2 Rexa MINI3-S http://qr.wilo.com/413 Rexa MINI3 https://qr.wilo.com/405...
-
Seite 3: Inhaltsverzeichnis
8 Ausbau .................. 11 Stationäre Nassaufstellung .......... 11 Transportable Nassaufstellung ......... 12 9 Reinigung .................. 12 Pumpe reinigen .............. 12 10 Wartung.................. 12 10.1 Betriebsmittel.............. 12 10.2 Ölwechsel................ 12 10.3 Generalüberholung ............. 13 11 Störungen, Ursachen und Beseitigung........ 13 12 Ersatzteile ................. 13 13 Entsorgung................ 13 Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 4: Sicherheit
Gebrauchs des Geräts ten Verletzungen! unterwiesen wurden und sie die daraus resultie- • WARNUNG! Missachtung kann zu (schwersten) Verletzun- renden Gefahren verstehen. Kinder dürfen nicht gen führen! mit dem Gerät spielen. Reinigung und Benutzer- Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 5: Pumpe Mit Schneidwerk
Personen betreten werden kann (nach- profapren CF33 folgend Beispiele): • Schutzbrille (EN 166): uvex skyguard NT • Gartenteich • Atemschutzmaske (EN 149): Halbmaske 3M Serie 6000 mit Filter 6055 A2 • Schwimmteich • Sickergruben Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 6: Ausbau

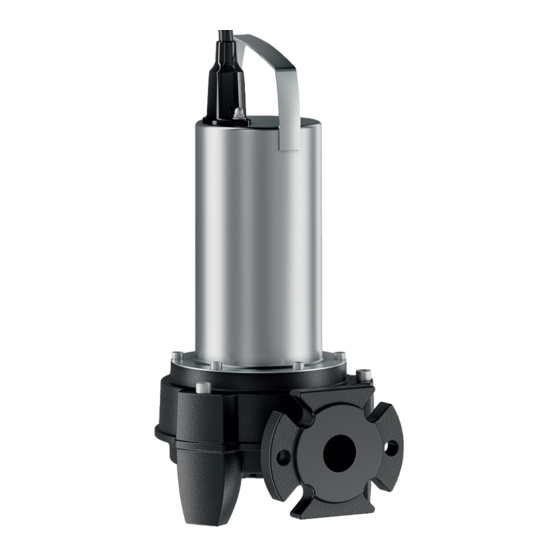

Die Verwendung von anderen als Originaltei- Fig. 1: Übersicht len entbindet den Hersteller von jeglicher Tragegriff Haftung. Motorgehäuse • Leckage vom Fördermedium und dem Be- Druckanschluss triebsmittel sofort aufnehmen. Pumpengehäuse mit Pumpenfuß Anschlusskabel Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 7: Technische Daten
Schneidestahl. Oberflächengekühlter 3~-Motor mit thermi- 2.5.2 Schwimmerschalter scher Motorüberwachung. Ölgefüllte Dichtungskammer mit zwei Die Rexa MINI3-S ... -A ist mit einem Schwimmerschalter ausge- Gleitringdichtungen. Motorgehäuse aus Edelstahl. Lösbares An- stattet. Über den Schwimmerschalter wird die Pumpe niveauab- schlusskabel mit freien Kabelenden. -
Seite 8: Transport Und Lagerung
Druckleitung frostsicher verlegen. ✓ Druckleitung ordnungsgemäß verlegt. • Lufteinschlüsse in der Pumpe und in der Druckleitung können ✓ Hebekette am Tragegriff installiert. zu Förderproblemen führen. Kupplungsflansch am Druckanschluss der Pumpe befestigen. Entlüftungseinrichtungen installieren: Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 9: Elektrischer Anschluss
Um die Pumpe an einem Schaltgerät anzuschließen, Stecker ab- schneiden. Anschlusskabel laut Anschlussplan im Schaltgerät an- Schlauchschelle über den Druckschlauch schieben. schließen. Druckschlauch auf den Schlauchanschluss schieben. Druckschlauch mit der Schlauchschelle am Schlauchanschluss befestigen. Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 10: Anschluss: Pumpe Ohne Stecker
Vor dem Einschalten die folgenden Punkte prüfen: sung und Wiedereinschaltsperre laut den lokalen Vorschriften. • Elektrischer Anschluss vorschriftsmäßig ausgeführt? Motorschutzschalter auf den Bemessungsstrom (siehe Typen- • Anschlusskabel sicher verlegt? schild) einstellen. • Schwimmerschalter kann sich frei bewegen? Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 11: Ein- Und Ausschalten
Pumpe außer Betrieb gesetzt. erreicht ist, Pumpe ausschalten. Ein Trockenlauf kann die Abdichtung zerstören und führt zum Total- ✓ Zulauf abgesperrt. schaden der Pumpe. Druckleitung absperren. Hebemittel am Griff befestigen. Die folgenden Punkte prüfen: Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 12: Transportable Nassaufstellung
Pumpe drehen, bis die Öffnung wieder nach oben zeigt. Anbauteile wie Druckschlauch mit fließendem, klarem Wasser Öl einfüllen: Öl über die Öffnung einfüllen. durchspülen. ⇒ Die Angaben zur Ölsorte und -menge einhalten! Schmutzrückstände am Boden in den Abwasserkanal spülen. Einbau- und Betriebsanleitung • Wilo-Rexa MINI3-S • Ed.01/2022-03... -
Seite 13: Generalüberholung
