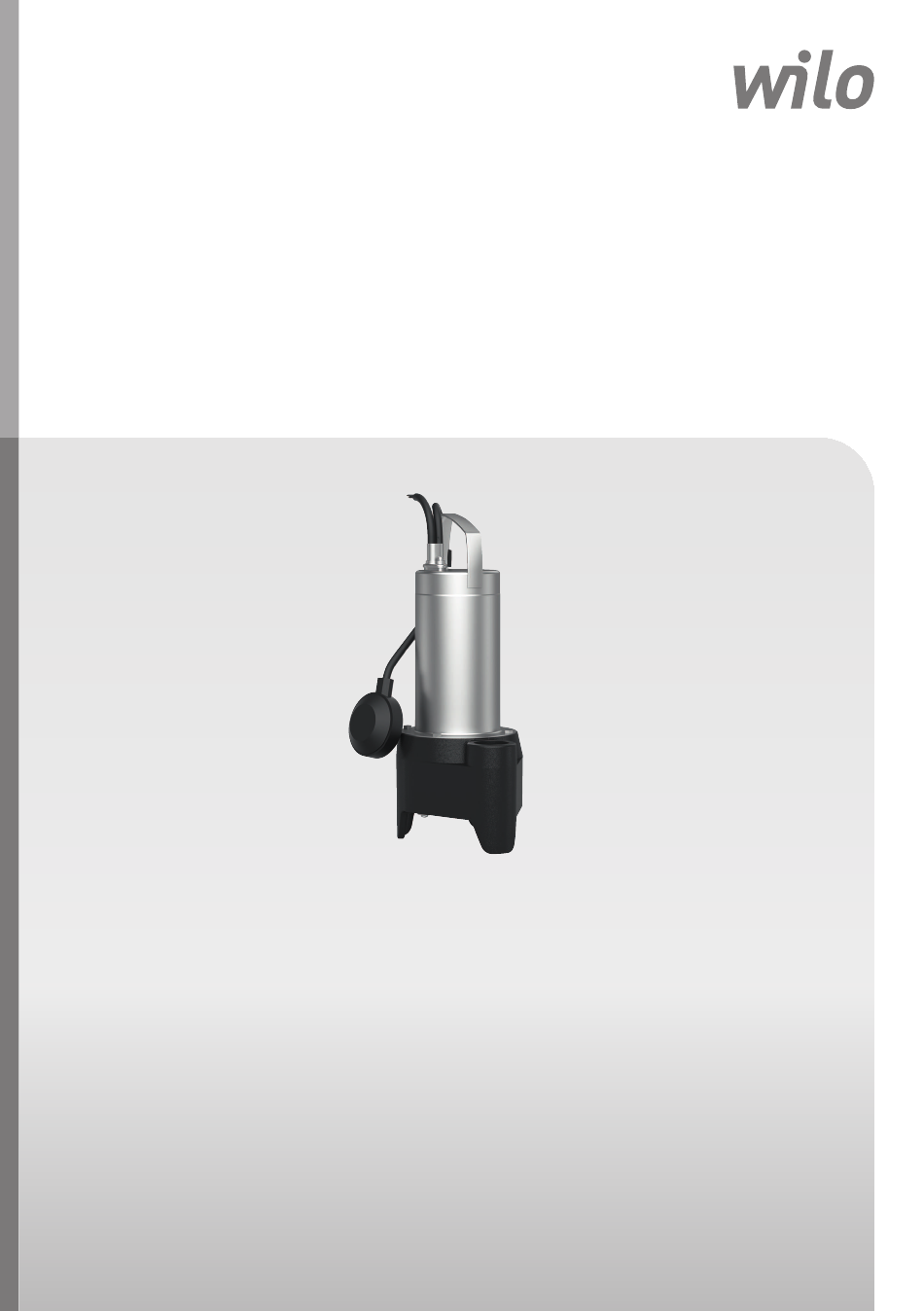

- Seite 1 Pioneering for You Wilo-Rexa MINI3 Einbau- und Betriebsanleitung 3094116 • Ed.1/2019-07...
-
Seite 3: Inhaltsverzeichnis
Betrieb mit Frequenzumrichter ...................... 12 Technische Daten ............................ 12 Typenschlüssel ............................ 13 Lieferumfang ............................ 13 Transport und Lagerung .......................... 14 Installation und elektrischer Anschluss.................... 14 Aufstellungsarten............................. 14 Einbau ................................ 14 Elektrischer Anschluss.......................... 17 Inbetriebnahme ............................ 19 Funktionsweise............................ 20 Inbetriebnahme bei stationärer Installation.................. 20 Inbetriebnahme bei transportabler Installation................... 21 Einbau- und Betriebsanleitung Wilo-Rexa MINI3... - Seite 4 Ausbau und Reinigung.......................... 22 Instandhaltung ............................ 25 Betriebsmittel ............................ 25 Ölwechsel .............................. 26 Generalüberholung .......................... 26 10 Störungen, Ursachen und Beseitigung .................... 27 11 Ersatzteile .............................. 28 12 Entsorgung.............................. 28 12.1 Information zur Sammlung von gebrauchten Elektro- und Elektronikprodukten ...... 28 12.2 Öl ................................ 29 WILO SE 2019-07...
-
Seite 5: Allgemeines
Sachschäden: Sicherheitshinweise beginnen mit einem Signalwort und werden ohne Symbol dargestellt. Signalwörter ƒ GEFAHR! Missachtung führt zum Tod oder zu schwersten Verletzungen! ƒ WARNUNG! Missachtung kann zu (schwersten) Verletzungen führen! ƒ VORSICHT! Missachtung kann zu Sachschäden führen, ein Totalschaden ist möglich. Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 6: Personalqualifikation
Absicherung beträgt max. 16 A. ƒ Technische Daten des Produkts (siehe Typenschild) stimmen mit den Daten des Stromnetzes überein. ƒ Anschlusskabel mit Stecker: – Steckdose mit Schutzkontakt vorsehen. ƒ Anschlusskabel ohne Stecker: – Anschluss von einer Elektrofachkraft ausführen lassen! WILO SE 2019-07... -
Seite 7: Gesundheitsgefährdende Medien
Arbeiten ausgebildet. Der Kundendienst kann das Produkt vor- schriftsmäßig einbauen und in Betrieb nehmen! Transport ƒ Schutzhandschuhe tragen! Mindestanforderung nach EN 388:2016, Kategorie II: 3131X ƒ Immer am Tragegriff anfassen. Nie am Anschlusskabel ziehen! ƒ Originalkarton für den späteren Transport aufbewahren. Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 8: Einbau
Mindestanforderung nach EN 388:2016, Kategorie II: 3131X ƒ Gehäuseteile können je nach Fördermedium über 40 °C (104 °F) heiß werden. Pro- dukt nur am Tragegriff anfassen und vor weiteren Arbeiten abkühlen lassen. ƒ Produkt gründlich reinigen und gegebenenfalls desinfizieren! WILO SE 2019-07... -
Seite 9: Wartungsarbeiten
Regenwasser – Drainagewasser Eingeschränkte Verwendung HINWEIS Nur für die Verwendung innerhalb von Gebäuden Nach EN 60335: Pumpen mit einem Anschlusskabel unter 10 m (33 ft) nur inner- halb von Gebäuden verwenden. Ein Einsatz im Freien ist verboten! Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 10: Nichtbestimmungsgemäße Verwendung
Einsatz/Verwendung Pumpentyp 5 m (16,5 ft) — • Rexa MINI3-V04...-5M 10 m (33 ft) • • Rexa MINI3-V04...-10M Legende: — = nicht erlaubt, • = erlaubt Nichtbestimmungsgemäße Verwendung GEFAHR Explosion durch Fördern explosiver Medien! Das Fördern von leicht entzündlichen und explosiven Medien (Benzin, Kerosin usw.) in ihrer reinen Form ist strengstens verboten. -
Seite 11: Produktbeschreibung
Zum Schutz des Motors befindet sich zwischen Motor und Pumpe eine Ölsperrkam- mer mit einer doppelten Abdichtung. Motorseitig ist ein Radialwellendichtring, pum- penseitig eine Gleitringdichtung verbaut. Um die notwendige Schmierung der Dich- tungen zu gewährleisten, ist die Ölsperrkammer mit Öl gefüllt. Ausführungen ƒ Rexa MINI3-V.../A... Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 12: Betrieb Mit Frequenzumrichter
Pumpe mit angebautem Schwimmerschalter und Stecker. Der angebaute Schwim- merschalter ermöglicht das automatisch Ein- und Ausschalten der Pumpe in Ab- hängigkeit vom Füllstand. ƒ Rexa MINI3-V.../P... Pumpe mit angebautem Stecker, ohne Schwimmerschalter. ƒ Rexa MINI3-V.../O... Pumpe mit freiem Kabelende, zum Anschluss an bauseitigen Steuerungen. HIN- WEIS! Pumpe ohne Schwimmerschalter und Stecker! -
Seite 13: Typenschlüssel
A = mit Schwimmerschalter und Stecker Kabellänge Lieferumfang Ausstattung • • • Rexa MINI3-V.../M.../A... − • • Rexa MINI3-V.../M.../P... − − • Rexa MINI3-V.../T.../O... Legende: − = nicht im Lieferumfang enhalten, • = im Lieferumfang enhalten Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 14: Transport Und Lagerung
Stationäre Nassaufstellung ƒ Transportable Nassaufstellung Die folgenden Aufstellungsarten sind nicht zulässig: ƒ Trockenaufstellung ƒ Horizontale Aufstellung Einbau ƒ Schutzhandschuhe tragen! Mindestanforderung nach EN 388:2016, Kategorie II: 3131X ƒ Einsatzort vorbereiten: – Sauber, von groben Feststoffen gereinigt – Trocken WILO SE 2019-07... -
Seite 15: Stationäre Nassaufstellung
3 = Minimaler Wasserstand für S1-Betrieb, ab hier S3-Betrieb (e) Einbaumaße Abmessungen in mm Abmessungen in inch Bei der stationären Nassaufstellung wird die Pumpe direkt an der Druckleitung ange- baut. Die folgenden Punkte beachten und einhalten: Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 16: Transportable Nassaufstellung
Schlauchanschluss vorhanden: G 1½" (mit Außengewinde) 1. Schlauchanschluss anbauen. Schlauchanschluss bis zum Anschlag in den Druckstutzen eindrehen. 2. Schlauchschelle über den Druckschlauch schieben. 3. Druckschlauch auf den Schlauchanschluss am Druckstutzen schieben. 4. Druckschlauch mit der Schlauchschelle am Schlauchanschluss befestigen. WILO SE 2019-07... -
Seite 17: Elektrischer Anschluss
Elektrofachkraft aufgrund der Kenntnisse und Erfahrungen Gefahren durch Elektrizität erkennen und vermeiden. – Produkt vorschriftsmäßig erden! – Motorschutzschalter vorsehen! Die Mindestanforderung ist ein thermisches Relais/Motorschutzschalter mit Temperaturkompensation, Differentialauslösung und Wiedereinschaltsperre laut den lokalen Vorschriften. Unter folgenden Bedingungen die Pumpe nicht anschließen: Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 18: Anschluss: Pumpe Mit Stecker
Elektrische Arbeiten muss eine Elektrofachkraft nach den lokalen Vor- schriften ausführen. VORSICHT Totalschaden durch eindringendes Wasser Anschlusskabel ohne Stecker haben freie Kabelenden. Über dieses Kabelende kann Wasser in das Anschlusskabel und die Pumpe eindringen. Dadurch werden WILO SE 2019-07... -
Seite 19: Inbetriebnahme
Lebensgefahr durch elektrischen Strom in begehbaren Becken! Wenn sich Personen im Fördermedium aufhalten, Pumpe nicht in Betrieb nehmen. Im Fehlerfall kann ein Stromschlag zum Tod führen! Erst wenn sich keine Personen mehr im Fördermedium aufhalten die Pumpe einschalten. Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 20: Funktionsweise
2. Alle Absperrschieber in der Druckleitung öffnen. 3. Schacht fluten: Zulauf öffnen. Der Wasserzulauf darf nicht direkt auf die Pumpe einwirken. Luftpolster können die Funktion der Pumpe beeinträchtigen. HINWEIS! Die benötigte Zulaufmenge für den Testlauf kann auch über eine andere Wasserquelle simuliert werden. WILO SE 2019-07... -
Seite 21: Inbetriebnahme Bei Transportabler Installation
Zulaufmenge entspricht der Förderleistung der Pumpe. ƒ Schwimmerschalter arbeitet korrekt. ƒ Anschlusskabel ist nicht beschädigt. Transportable Aufstellung Die folgenden Punkte während der Verwendung sicherstellen: ƒ Druckschlauch ist frei von Ablagerungen. ƒ Saugkorb frei von Ablagerungen und Verkrustungen. Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 22: Außerbetriebnahme/Ausbau
Keime bilden. Pumpe nach dem Ausbau desinfizieren! Beim Ausbau und Reinigen der Pumpe die folgende Schutzausrüstung tragen: • geschlossene Schutzbrille • Atemschutzmaske (Mindestanforderung nach EN 149: Schutzklasse FFP2) • Schutzhandschuhe (Mindestanforderung nach EN ISO 374-1:2016: Typ C) WILO SE 2019-07... - Seite 23 3. Schlauchschelle lösen und Druckschlauch vom Druckstutzen abziehen. 4. Anschlusskabel aufwickeln und bei der Pumpe ablegen. 5. Pumpe gründlich reinigen (siehe Kapitel „Reinigen und desinfizieren“). 8.2.3 Reinigen und desinfizieren ‡ Pumpe ausgebaut. ‡ Reinigungswasser dem Abwasserkanal zuführen. ‡ Desinfektionsmittel steht zur Verfügung. Einbau- und Betriebsanleitung Wilo-Rexa MINI3...
- Seite 24 5. O-Ring am Saugstutzen prüfen. Wenn der O-Ring beschädigt ist (Risse, porös, Quetschstellen), O-Ring austauschen. 6. Abdeckplatte auf den Saugstutzen auflegen. 7. 3x Befestigungsschrauben bis zum Anschlag eindrehen. HINWEIS! Verschlissene Schrauben austauschen! ▶ Pumpeninnenraum gereinigt und Abdeckplatte wieder montiert, Reinigungsar- beiten abschließen. WILO SE 2019-07...
-
Seite 25: Instandhaltung
Leckage vom Fördermedium und dem Betriebsmittel sofort aufnehmen. ƒ Betriebsmittel bei zertifizierten Sammelstellen entsorgen. Betriebsmittel ƒ Ölsorte: – ELFOLNA DS 22 – Shell Turbo T 32 – Schmieröl nach ISO VG Klasse 32 ƒ Ölmenge: 220 ml (7,4 US.fl.oz) ƒ Wechselintervall: 720 Betriebsstunden oder 1x pro Jahr Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 26: Ölwechsel
⇒ Die Angaben zur Ölsorte und -menge einhalten! 8. Verschlussschraube reinigen, mit neuem Dichtungsring bestücken und bis zum Anschlag eindrehen. Generalüberholung Nach 1500 Betriebsstunden die Pumpe durch den Kundendienst überprüfen lassen. Es werden alle Bauteile auf Verschleiß kontrolliert, beschädigte Bauteile werden ausge- tauscht. WILO SE 2019-07... -
Seite 27: Störungen, Ursachen Und Beseitigung
⇒ Pumpe außer Betrieb nehmen, ausbauen und reinigen. 5. Luft in der Pumpe/Druckleitung ⇒ Pumpe leicht schrägstellen, Luft kann entweichen. ⇒ Entlüftungsvorrichtung in der Druckleitung anbringen. Pumpe läuft, Förderleistung lässt nach 1. Druckleitung/Druckrohr verstopft ⇒ Druckleitung frei spülen. ⇒ Druckschlauch durchspülen. Einbau- und Betriebsanleitung Wilo-Rexa MINI3... -
Seite 28: Ersatzteile
Diese Produkte nur bei dafür vorgesehenen, zertifizierten Sammelstellen abgeben. ƒ Örtlich geltende Vorschriften beachten! Informationen zur ordnungsgemäßen Entsorgung bei der örtlichen Gemeinde, der nächsten Abfallentsorgungsstelle oder bei dem Händler erfragen, bei dem das Pro- dukt gekauft wurde. Weitere Informationen zum Recycling unter www.wilo‑recycling.com. WILO SE 2019-07... - Seite 29 Gefahr durch falsche Entsorgung von Ölen! Öl ist umwelt- und gesundheitsschädlich! Öl nicht über den Hausmüll oder den Abwasserkanal entsorgen! Das Öl in einem ölbeständigen und verschließbaren Be- hälter auffangen und bei einer zertifizierten Sammelstelle abgeben. Einbau- und Betriebsanleitung Wilo-Rexa MINI3...
