Installazione e collegamenti elettrici
– Privo di gelo
– Eventualmente disinfettato
▪ Posare il cavo di collegamento in modo tale che non possa causare alcun pericolo du-
rante il funzionamento.
▪ Gli interruttori a galleggiante possono spostarsi liberamente!
▪ Evitare l'ingresso di aria nel fluido pompato! L'aria all'interno del fluido può accumu-
larsi nel sistema delle tubazioni e causare condizioni di esercizio non consentite. L'in-
gresso di aria deve essere eliminato mediante dispositivi di sfiato!
▪ Un funzionamento a secco della pompa è vietato! Non scendere mai al di sotto della
soglia minima di acqua.
6.2.1 Montaggio sommerso fisso

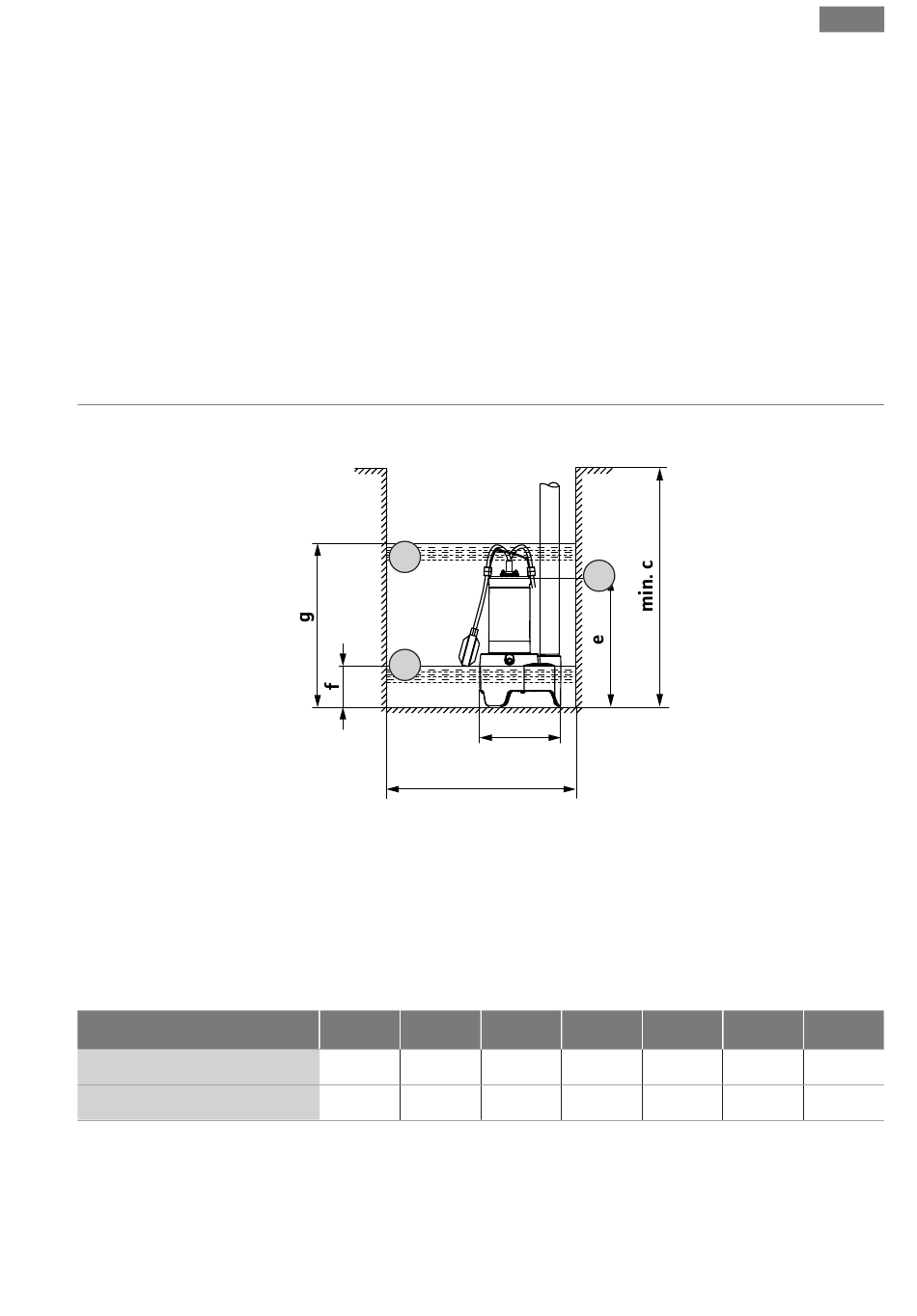

Fig. 2: Quota di montaggio e punti di commutazione
Punti di commutazione
▪ 1 = Livello di inserimento (g)
▪ 2 = Livello di disinserimento (f)
▪ 3 = livello dell'acqua minimo per funzionamento S1, da qui funzionamento S3 (e)
Quota di montaggio
Dimensioni in mm
Dimensioni in pollici
Per il montaggio sommerso fisso la pompa viene montata direttamente sul tubo di
mandata. Osservare e rispettare i seguenti punti:
Istruzioni di montaggio, uso e manutenzione Wilo-Rexa MINI3
1
2
min. a x b
a b c
450 450 500
18 18 20
3
d
d e
216 335
8,5 13
it
f g
113 416
5 16
