Montage, Anschluss und Inbetriebnahme
Die für die Verdrahtung erforderlichen Leiterquerschnitte sind in den technischen Daten
ab Seite 29 angegeben.
Legende zum Anschlussbild:
Klemme
Anschluss an die Versorgungsspannung U
A1, A2
schutz):
Bei Versorgung aus IT-System beide Leitungen absichern.
Jede Klemme jeweils separat an PE anschließen:
E, E, KE
Gleichen Leitungsquerschnitt wie bei „A1", „A2" verwenden.
L1/+, L2/– Anschluss an das zu überwachende IT-Netz
Up, AK1, Klemmen des AGH422 mit den gleichnamigen Klemmen des ISOMETER®s
GND, AK2 verbinden.
T/R Anschluss für externe kombinierte Test- und Reset-Taste
11, 14 Anschluss an Alarmrelais „K1"
11, 24 Anschluss an Alarmrelais „K2"
RS-485-Kommunikationsschnittstelle mit zuschaltbarem
A, B Terminierungswiderstand
Beispiel: Anschluss eines BMS-Ethernet-Gateways COM460IP
isoHV425_D00082_01_M_XXDE/05.2018
Anschlüsse
über Schmelzsicherung (Leitungs-
s
Montage, Anschluss und Inbetriebnahme

4.3 Inbetriebnahme

1. Prüfen auf korrekten Anschluss des ISOMETER®s an das zu überwachende Netz.
2. Versorgungsspannung U für ISOMETER® zuschalten.
s

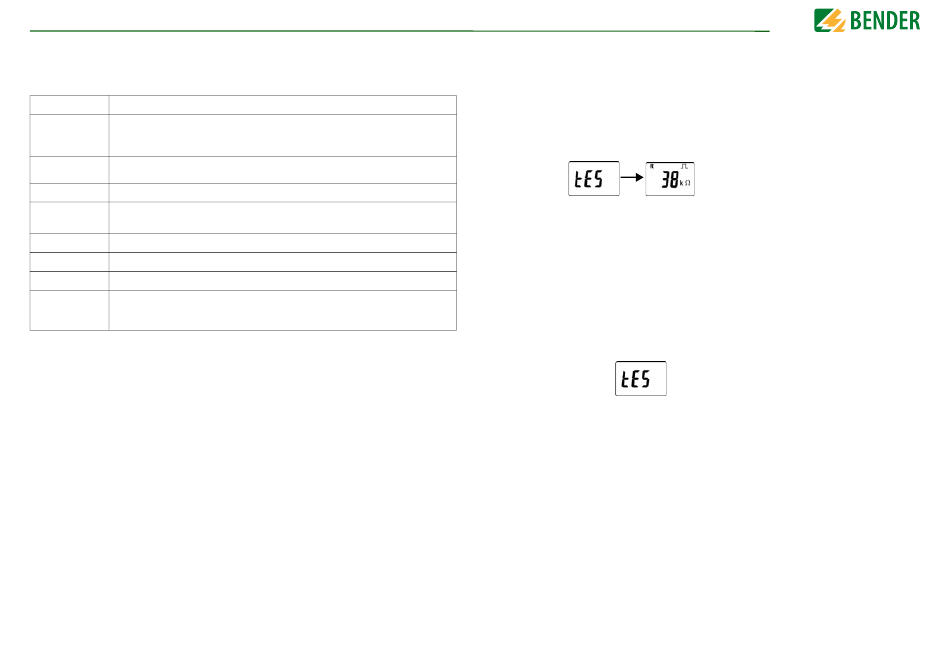

Das Gerät führt eine Kalibrierung, einen Selbsttest und eine Justierung auf das zu
überwachende IT-Netz durch. Dieser Ablauf kann bei großen Netzableitkapazitäten
bis zu 4 min dauern, danach wird der aktuelle Isolationswiderstand als Standardan-
zeige eingeblendet, z. B.:
Das Pulssymbol signalisiert eine störungsfreie Aktualisierung des Widerstandsmess-
werts. Falls durch Störungen der Messwert nicht aktualisiert werden kann, wird das
Pulssymbol ausgeblendet.
3. Starten eines manuellen Selbsttests durch Drücken der Test-Taste „T". Während
des Drückens der Taste (> 1,5 s) werden alle für dieses Gerät verfügbaren Display-
Elemente angezeigt. Für die Dauer des Tests blinkt der Schriftzug „tES". Ermittelte
Funktionsstörungen werden als Fehlercode angezeigt (siehe
lais werden dabei nicht geprüft (Werkseinstellung). Im Menü „out" kann die Einstel-
lung so geändert werden, dass beim manuellen Selbsttest die Relais in den
Alarmzustand wechseln.
4. Werkseinstellung auf Eignung prüfen.
Sind die Einstellungen für die überwachte Anlage geeignet?
Liste der Werkseinstellungen (siehe Tabellen ab
5. Funktion mit einem echten Isolationsfehler prüfen.
Das ISOMETER® am überwachten Netz ist z. B. mit einem dafür geeigneten Wider-
stand gegen Erde zu prüfen.
Seite 9). Die Alarmre-
Seite 17).
