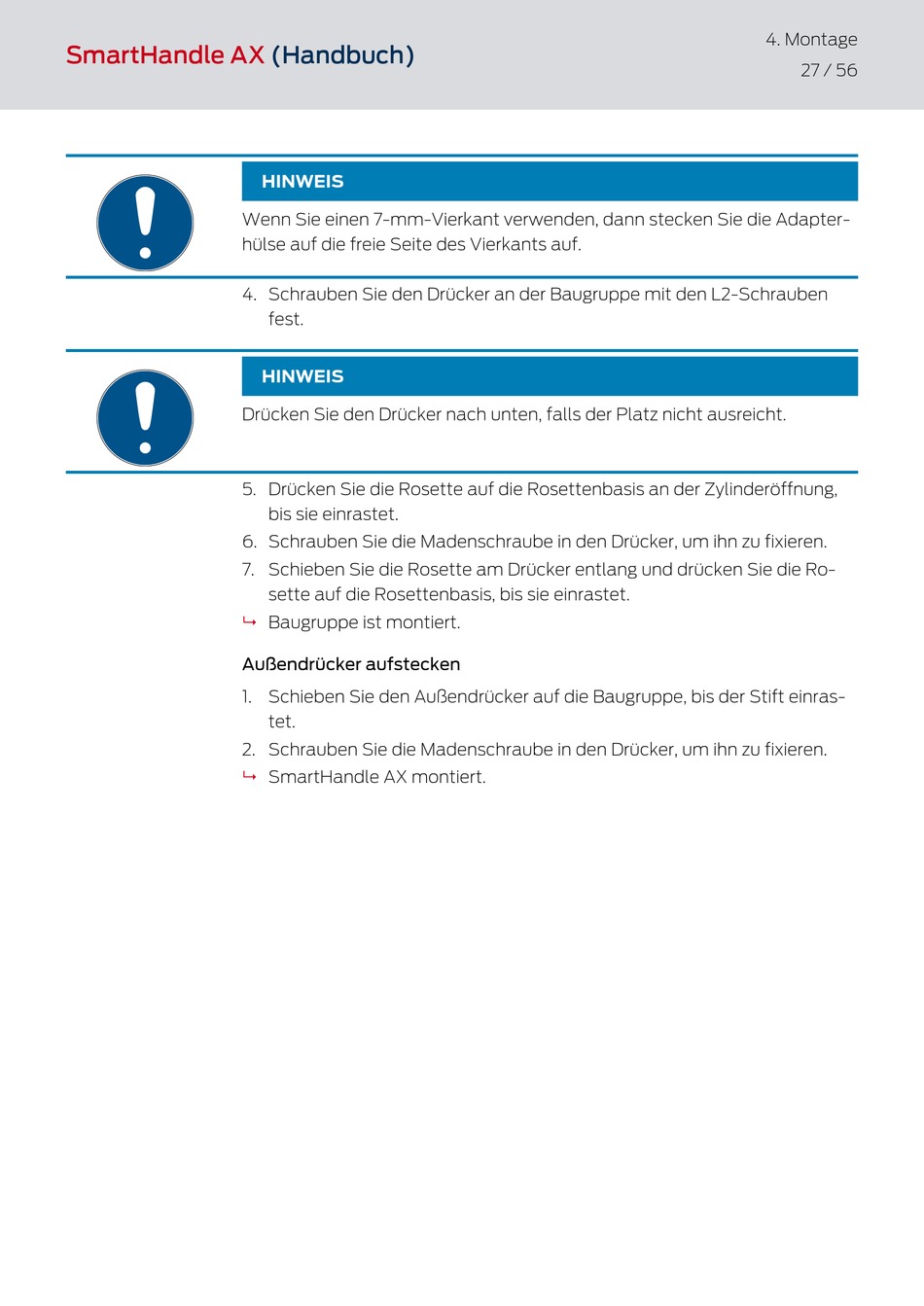

HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann stecken Sie die Adapter-
hülse auf die freie Seite des Vierkants auf.
4. Schrauben Sie den Drücker an der Baugruppe mit den L2-Schrauben
fest.
HINWEIS
Drücken Sie den Drücker nach unten, falls der Platz nicht ausreicht.
5. Drücken Sie die Rosette auf die Rosettenbasis an der Zylinderöffnung,
bis sie einrastet.
6. Schrauben Sie die Madenschraube in den Drücker, um ihn zu fixieren.
7. Schieben Sie die Rosette am Drücker entlang und drücken Sie die Ro-
sette auf die Rosettenbasis, bis sie einrastet.
9 Baugruppe ist montiert.
Außendrücker aufstecken
1. Schieben Sie den Außendrücker auf die Baugruppe, bis der Stift einras-
tet.
2. Schrauben Sie die Madenschraube in den Drücker, um ihn zu fixieren.
SmartHandle AX montiert.
