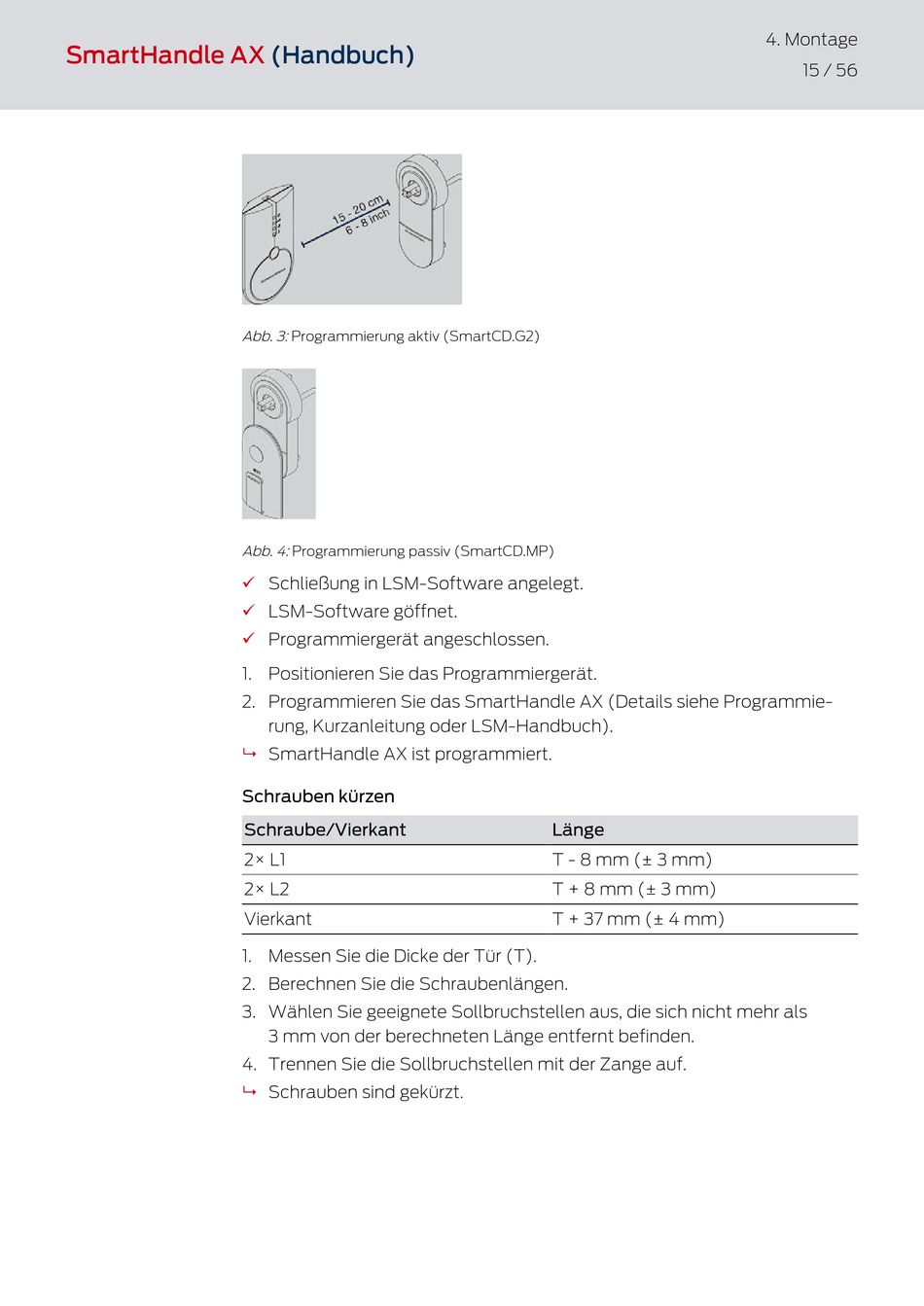

SmartHandle AX (Handbuch)
Abb. 3: Programmierung aktiv (SmartCD.G2)
Abb. 4: Programmierung passiv (SmartCD.MP)
ü Schließung in LSM-Software angelegt.
ü LSM-Software göffnet.
Programmiergerät angeschlossen.
ü
1. Positionieren Sie das Programmiergerät.
2. Programmieren Sie das SmartHandle AX (Details siehe Programmie-
rung, Kurzanleitung oder LSM-Handbuch).
SmartHandle AX ist programmiert.
9
Schrauben kürzen
Schraube/Vierkant
2× L1
2× L2
Vierkant
1. Messen Sie die Dicke der Tür (T).
2. Berechnen Sie die Schraubenlängen.
3. Wählen Sie geeignete Sollbruchstellen aus, die sich nicht mehr als
3 mm von der berechneten Länge entfernt befinden.
4. Trennen Sie die Sollbruchstellen mit der Zange auf.
Schrauben sind gekürzt.
9
Länge
T - 8 mm (± 3 mm)
T + 8 mm (± 3 mm)
T + 37 mm (± 4 mm)
4. Montage
