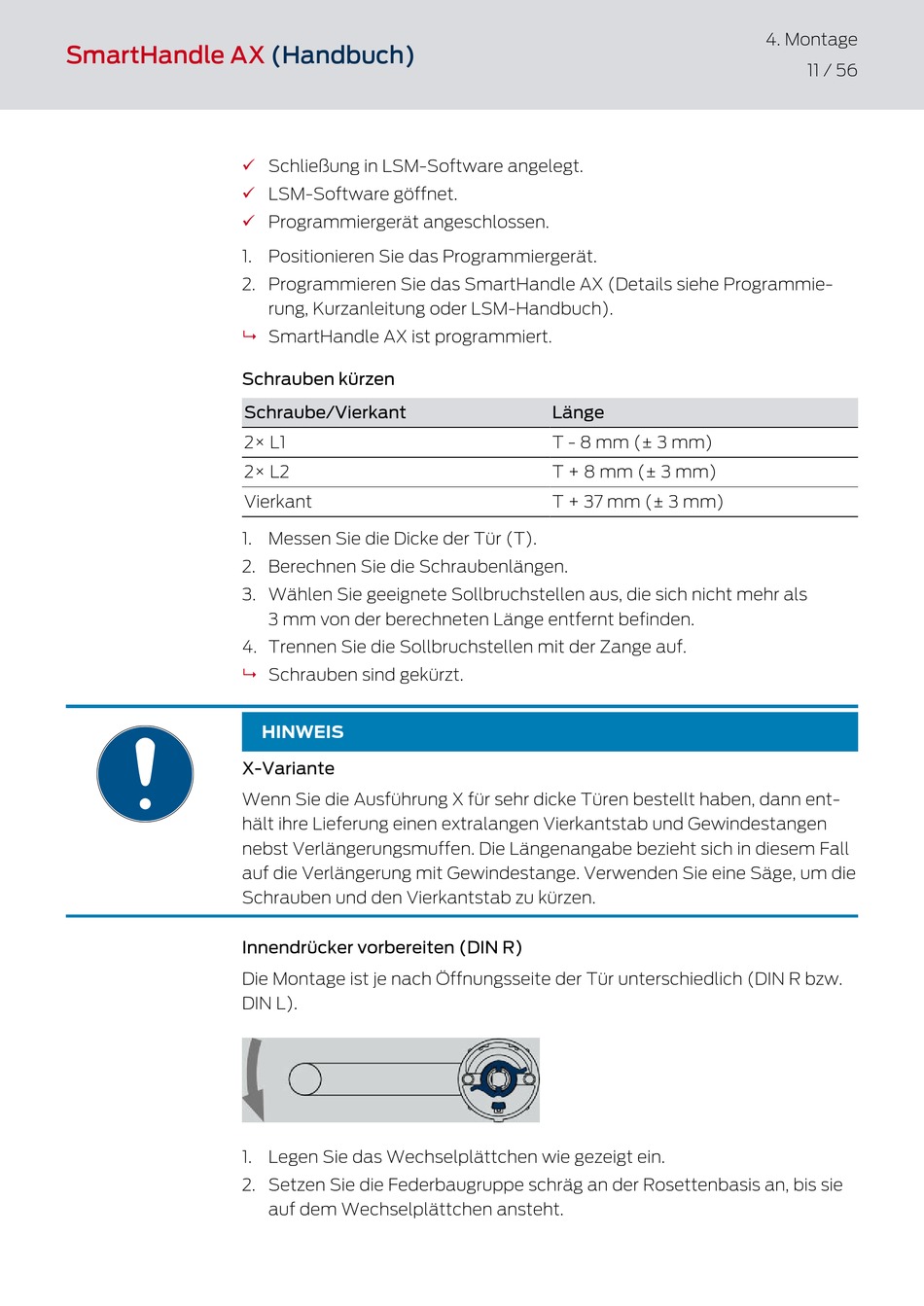

Simons Voss Technologies SmartHandle AX Handbuch Seite 11

SmartHandle AX (Handbuch)
ü Schließung in LSM-Software angelegt.
LSM-Software göffnet.
ü
Programmiergerät angeschlossen.
ü
1. Positionieren Sie das Programmiergerät.
2. Programmieren Sie das SmartHandle AX (Details siehe Programmie-
rung, Kurzanleitung oder LSM-Handbuch).
SmartHandle AX ist programmiert.
9
Schrauben kürzen
Schraube/Vierkant
2× L1
2× L2
Vierkant
1. Messen Sie die Dicke der Tür (T).
2. Berechnen Sie die Schraubenlängen.
3. Wählen Sie geeignete Sollbruchstellen aus, die sich nicht mehr als
3 mm von der berechneten Länge entfernt befinden.
4. Trennen Sie die Sollbruchstellen mit der Zange auf.
Schrauben sind gekürzt.
9
HINWEIS
X-Variante
Wenn Sie die Ausführung X für sehr dicke Türen bestellt haben, dann ent-
hält ihre Lieferung einen extralangen Vierkantstab und Gewindestangen
nebst Verlängerungsmuffen. Die Längenangabe bezieht sich in diesem Fall
auf die Verlängerung mit Gewindestange. Verwenden Sie eine Säge, um die
Schrauben und den Vierkantstab zu kürzen.
Innendrücker vorbereiten (DIN R)
Die Montage ist je nach Öffnungsseite der Tür unterschiedlich (DIN R bzw.
DIN L).
1. Legen Sie das Wechselplättchen wie gezeigt ein.
2. Setzen Sie die Federbaugruppe schräg an der Rosettenbasis an, bis sie
auf dem Wechselplättchen ansteht.
Länge
T - 8 mm (± 3 mm)
T + 8 mm (± 3 mm)
T + 37 mm (± 3 mm)
4. Montage
