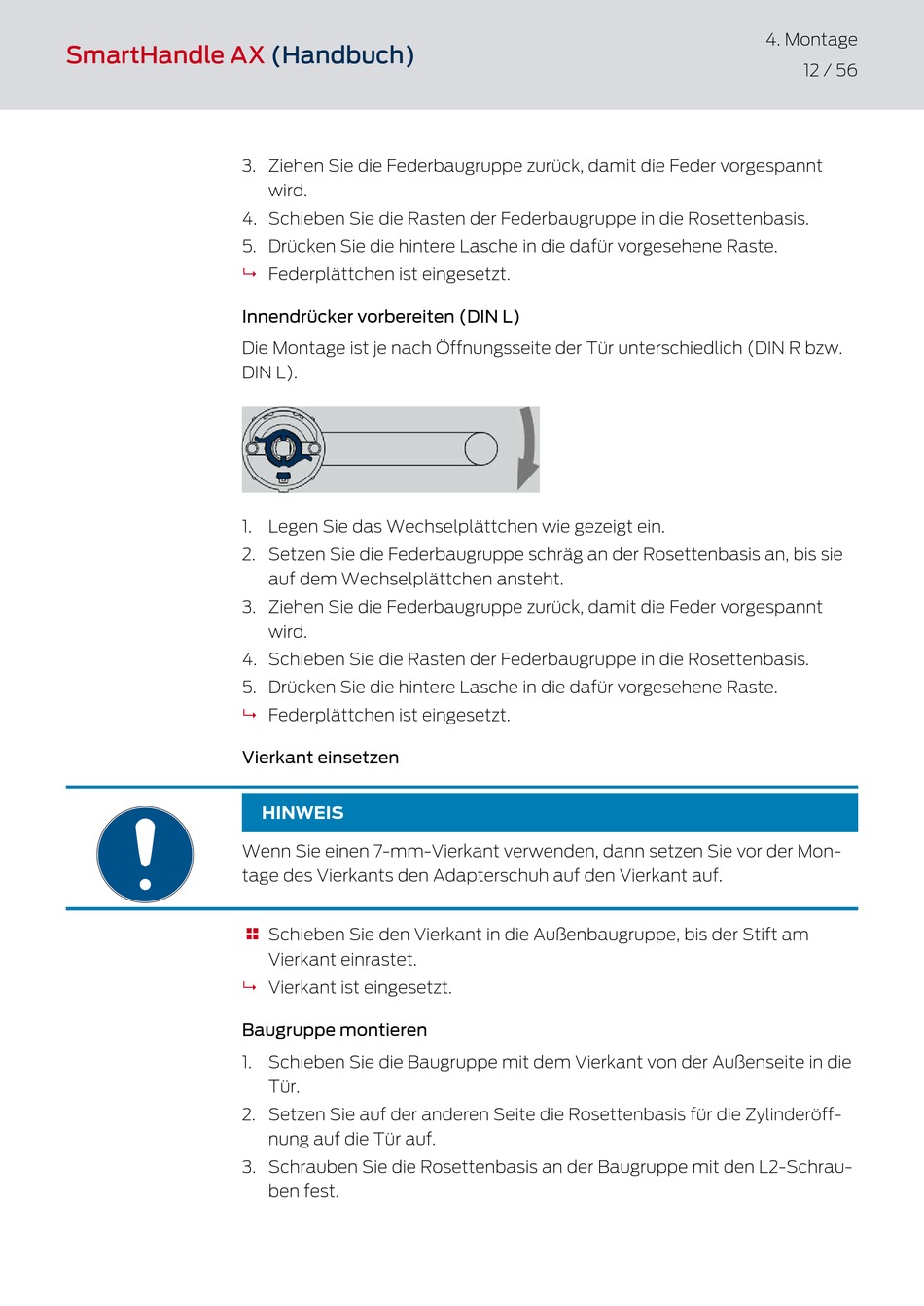

SmartHandle AX (Handbuch)
3. Ziehen Sie die Federbaugruppe zurück, damit die Feder vorgespannt
wird.
4. Schieben Sie die Rasten der Federbaugruppe in die Rosettenbasis.
5. Drücken Sie die hintere Lasche in die dafür vorgesehene Raste.
Federplättchen ist eingesetzt.
9
Innendrücker vorbereiten (DIN L)
Die Montage ist je nach Öffnungsseite der Tür unterschiedlich (DIN R bzw.
DIN L).
1. Legen Sie das Wechselplättchen wie gezeigt ein.
2. Setzen Sie die Federbaugruppe schräg an der Rosettenbasis an, bis sie
auf dem Wechselplättchen ansteht.
3. Ziehen Sie die Federbaugruppe zurück, damit die Feder vorgespannt
wird.
4. Schieben Sie die Rasten der Federbaugruppe in die Rosettenbasis.
5. Drücken Sie die hintere Lasche in die dafür vorgesehene Raste.
9 Federplättchen ist eingesetzt.
Vierkant einsetzen
HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann setzen Sie vor der Mon-
tage des Vierkants den Adapterschuh auf den Vierkant auf.
Schieben Sie den Vierkant in die Außenbaugruppe, bis der Stift am

Vierkant einrastet.
Vierkant ist eingesetzt.
9
Baugruppe montieren
1. Schieben Sie die Baugruppe mit dem Vierkant von der Außenseite in die
Tür.
2. Setzen Sie auf der anderen Seite die Rosettenbasis für die Zylinderöff-
nung auf die Tür auf.
3. Schrauben Sie die Rosettenbasis an der Baugruppe mit den L2-Schrau-
ben fest.
4. Montage
