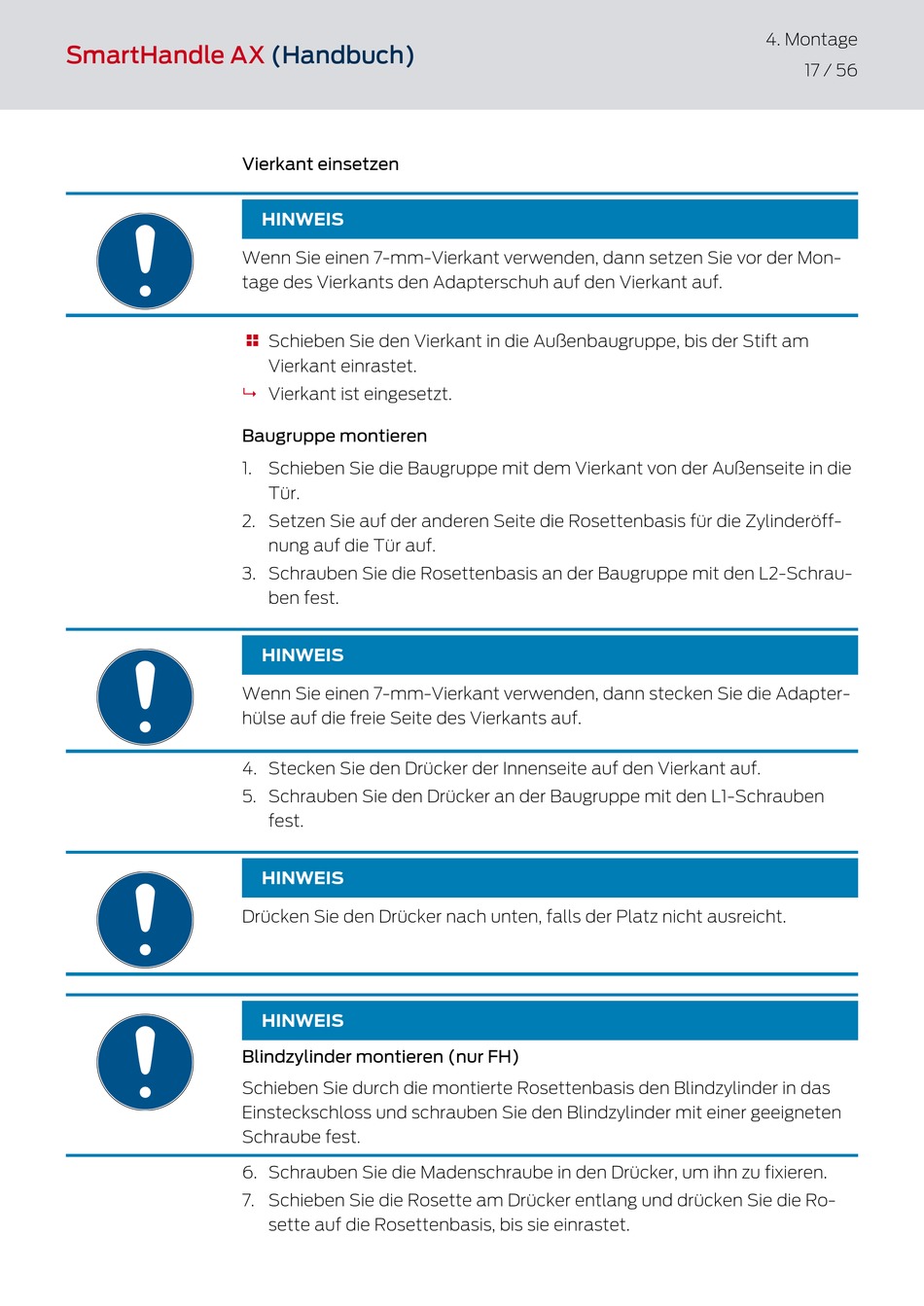

Simons Voss Technologies SmartHandle AX Handbuch Seite 17

SmartHandle AX (Handbuch)
Vierkant einsetzen
HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann setzen Sie vor der Mon-
tage des Vierkants den Adapterschuh auf den Vierkant auf.
Schieben Sie den Vierkant in die Außenbaugruppe, bis der Stift am

Vierkant einrastet.
9 Vierkant ist eingesetzt.
Baugruppe montieren
1. Schieben Sie die Baugruppe mit dem Vierkant von der Außenseite in die
Tür.
2. Setzen Sie auf der anderen Seite die Rosettenbasis für die Zylinderöff-
nung auf die Tür auf.
3. Schrauben Sie die Rosettenbasis an der Baugruppe mit den L2-Schrau-
ben fest.
HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann stecken Sie die Adapter-
hülse auf die freie Seite des Vierkants auf.
4. Stecken Sie den Drücker der Innenseite auf den Vierkant auf.
5. Schrauben Sie den Drücker an der Baugruppe mit den L1-Schrauben
fest.
HINWEIS
Drücken Sie den Drücker nach unten, falls der Platz nicht ausreicht.
HINWEIS
Blindzylinder montieren (nur FH)
Schieben Sie durch die montierte Rosettenbasis den Blindzylinder in das
Einsteckschloss und schrauben Sie den Blindzylinder mit einer geeigneten
Schraube fest.
6. Schrauben Sie die Madenschraube in den Drücker, um ihn zu fixieren.
7. Schieben Sie die Rosette am Drücker entlang und drücken Sie die Ro-
sette auf die Rosettenbasis, bis sie einrastet.
4. Montage
17 / 56
