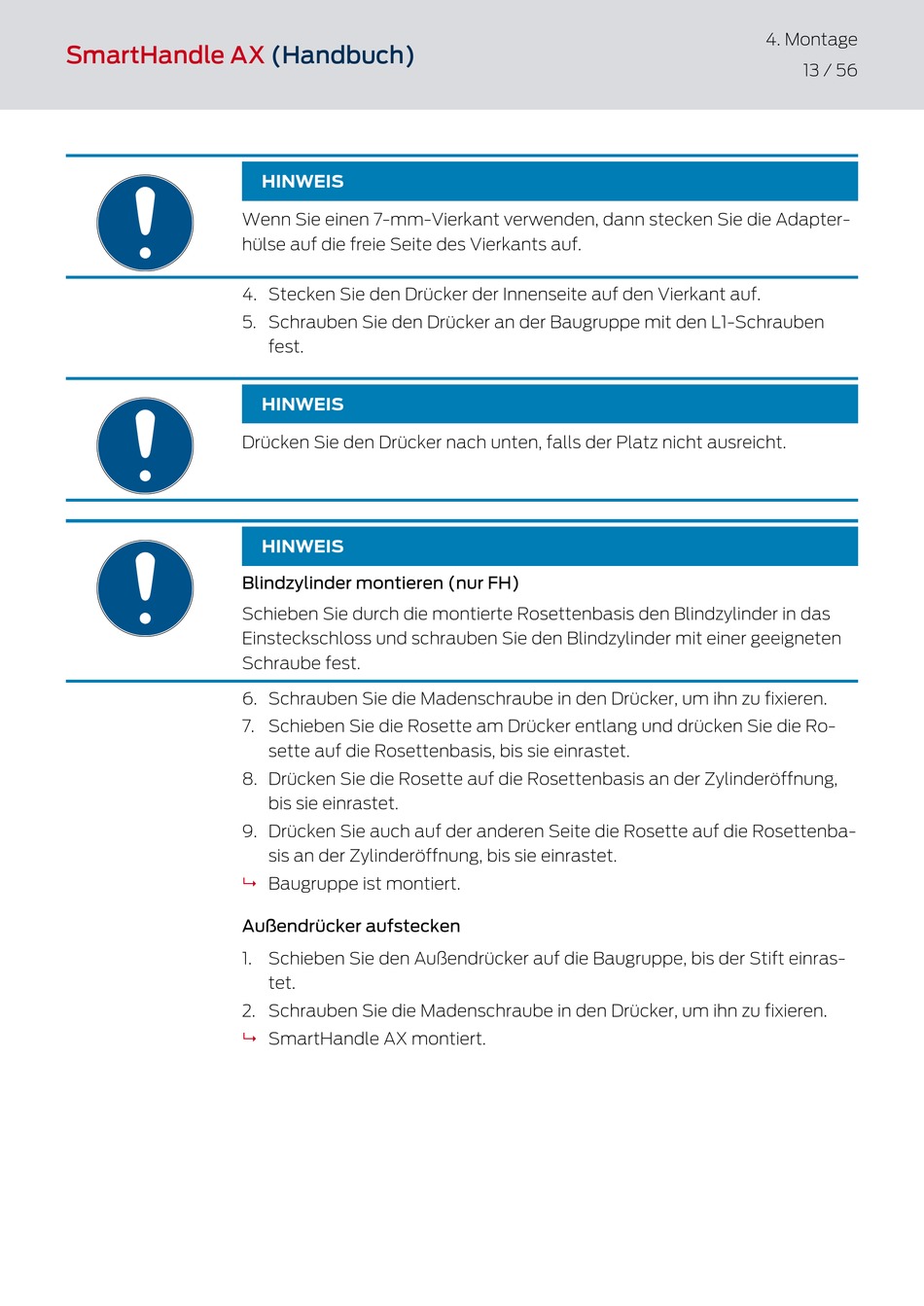

SmartHandle AX (Handbuch)
HINWEIS
Wenn Sie einen 7-mm-Vierkant verwenden, dann stecken Sie die Adapter-
hülse auf die freie Seite des Vierkants auf.
4. Stecken Sie den Drücker der Innenseite auf den Vierkant auf.
5. Schrauben Sie den Drücker an der Baugruppe mit den L1-Schrauben
fest.
HINWEIS
Drücken Sie den Drücker nach unten, falls der Platz nicht ausreicht.
HINWEIS
Blindzylinder montieren (nur FH)
Schieben Sie durch die montierte Rosettenbasis den Blindzylinder in das
Einsteckschloss und schrauben Sie den Blindzylinder mit einer geeigneten
Schraube fest.
6. Schrauben Sie die Madenschraube in den Drücker, um ihn zu fixieren.
7. Schieben Sie die Rosette am Drücker entlang und drücken Sie die Ro-
sette auf die Rosettenbasis, bis sie einrastet.
8. Drücken Sie die Rosette auf die Rosettenbasis an der Zylinderöffnung,
bis sie einrastet.
9. Drücken Sie auch auf der anderen Seite die Rosette auf die Rosettenba-
sis an der Zylinderöffnung, bis sie einrastet.
9 Baugruppe ist montiert.
Außendrücker aufstecken
1. Schieben Sie den Außendrücker auf die Baugruppe, bis der Stift einras-
tet.
2. Schrauben Sie die Madenschraube in den Drücker, um ihn zu fixieren.
SmartHandle AX montiert.
9
4. Montage
