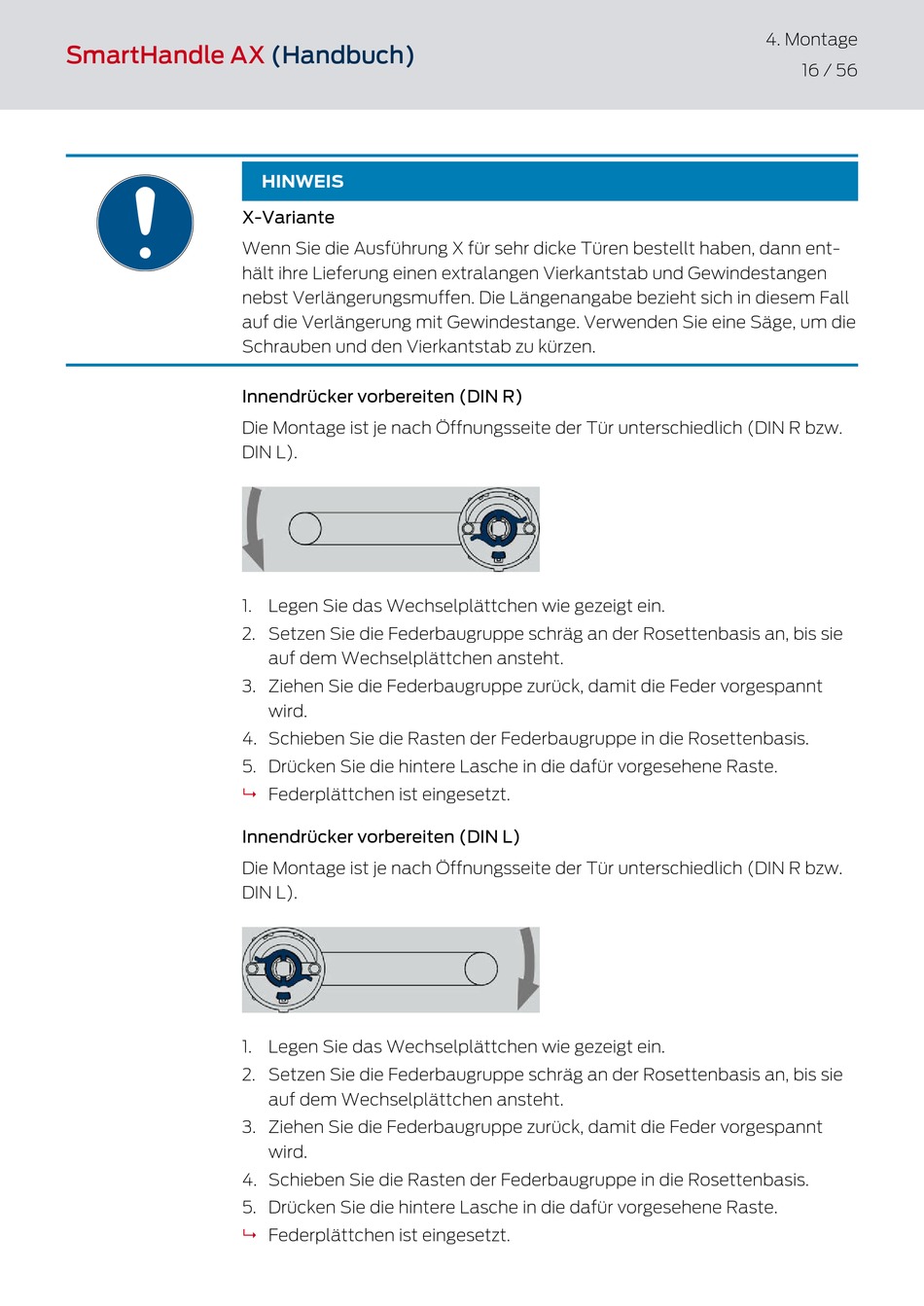

Simons Voss Technologies SmartHandle AX Handbuch Seite 16

SmartHandle AX (Handbuch)
HINWEIS
X-Variante
Wenn Sie die Ausführung X für sehr dicke Türen bestellt haben, dann ent-
hält ihre Lieferung einen extralangen Vierkantstab und Gewindestangen
nebst Verlängerungsmuffen. Die Längenangabe bezieht sich in diesem Fall
auf die Verlängerung mit Gewindestange. Verwenden Sie eine Säge, um die
Schrauben und den Vierkantstab zu kürzen.
Innendrücker vorbereiten (DIN R)
Die Montage ist je nach Öffnungsseite der Tür unterschiedlich (DIN R bzw.
DIN L).
1. Legen Sie das Wechselplättchen wie gezeigt ein.
2. Setzen Sie die Federbaugruppe schräg an der Rosettenbasis an, bis sie
auf dem Wechselplättchen ansteht.
3. Ziehen Sie die Federbaugruppe zurück, damit die Feder vorgespannt
wird.
4. Schieben Sie die Rasten der Federbaugruppe in die Rosettenbasis.
5. Drücken Sie die hintere Lasche in die dafür vorgesehene Raste.
Federplättchen ist eingesetzt.
9
Innendrücker vorbereiten (DIN L)
Die Montage ist je nach Öffnungsseite der Tür unterschiedlich (DIN R bzw.
DIN L).
1. Legen Sie das Wechselplättchen wie gezeigt ein.
2. Setzen Sie die Federbaugruppe schräg an der Rosettenbasis an, bis sie
auf dem Wechselplättchen ansteht.
3. Ziehen Sie die Federbaugruppe zurück, damit die Feder vorgespannt
wird.
4. Schieben Sie die Rasten der Federbaugruppe in die Rosettenbasis.
5. Drücken Sie die hintere Lasche in die dafür vorgesehene Raste.
9 Federplättchen ist eingesetzt.
4. Montage
16 / 56
