Transport

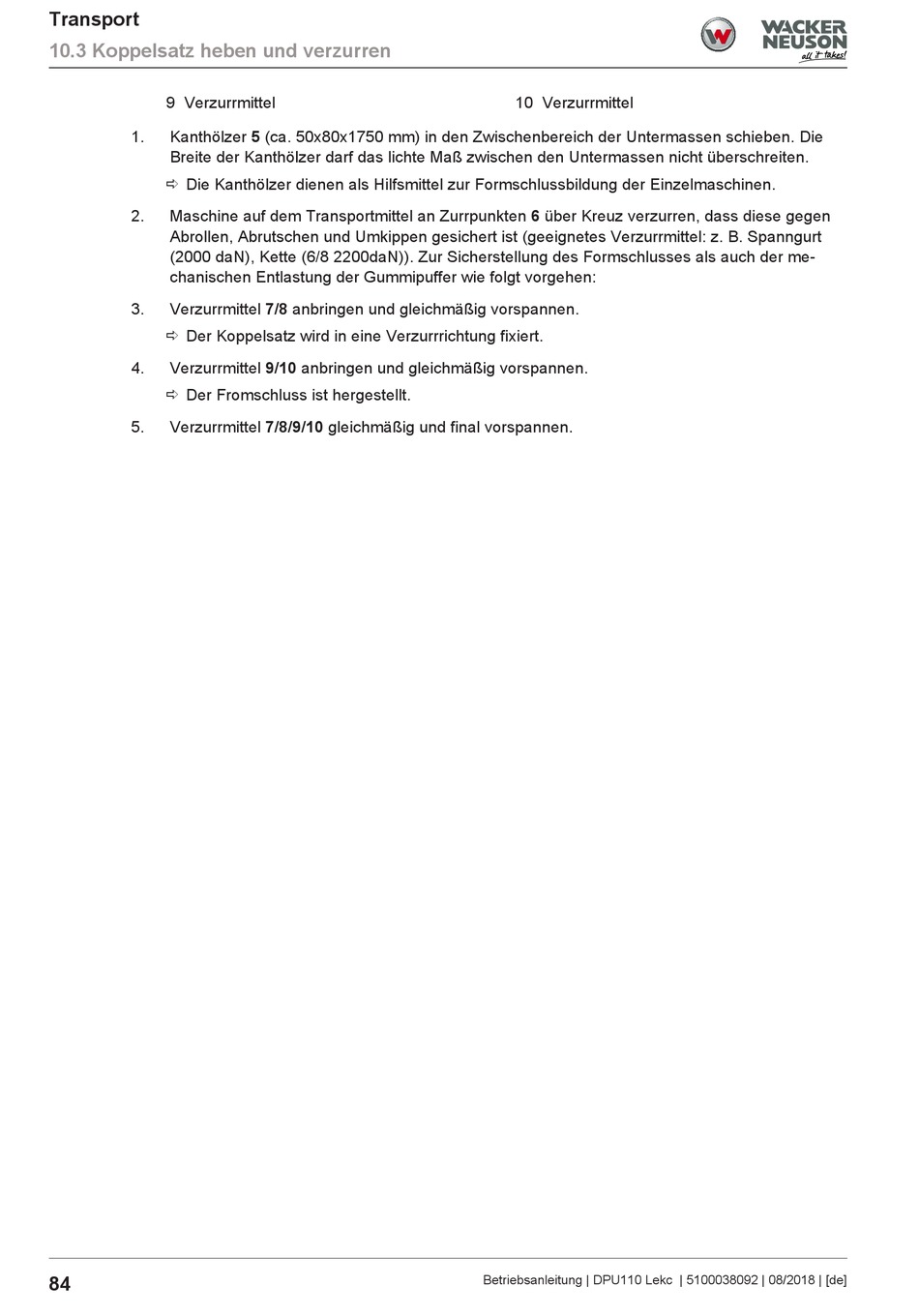

10.3 Koppelsatz heben und verzurren
9 Verzurrmittel
1.
Kanthölzer 5 (ca. 50x80x1750 mm) in den Zwischenbereich der Untermassen schieben. Die
Breite der Kanthölzer darf das lichte Maß zwischen den Untermassen nicht überschreiten.
ð Die Kanthölzer dienen als Hilfsmittel zur Formschlussbildung der Einzelmaschinen.
2.
Maschine auf dem Transportmittel an Zurrpunkten 6 über Kreuz verzurren, dass diese gegen
Abrollen, Abrutschen und Umkippen gesichert ist (geeignetes Verzurrmittel: z. B. Spanngurt
(2000 daN), Kette (6/8 2200daN)). Zur Sicherstellung des Formschlusses als auch der me-
chanischen Entlastung der Gummipuffer wie folgt vorgehen:
3.
Verzurrmittel 7/8 anbringen und gleichmäßig vorspannen.
ð Der Koppelsatz wird in eine Verzurrrichtung fixiert.
4.
Verzurrmittel 9/10 anbringen und gleichmäßig vorspannen.
ð Der Fromschluss ist hergestellt.
5.
Verzurrmittel 7/8/9/10 gleichmäßig und final vorspannen.
84
10 Verzurrmittel
Betriebsanleitung | DPU110 Lekc | 5100038092 | 08/2018 | [de]
