Montage

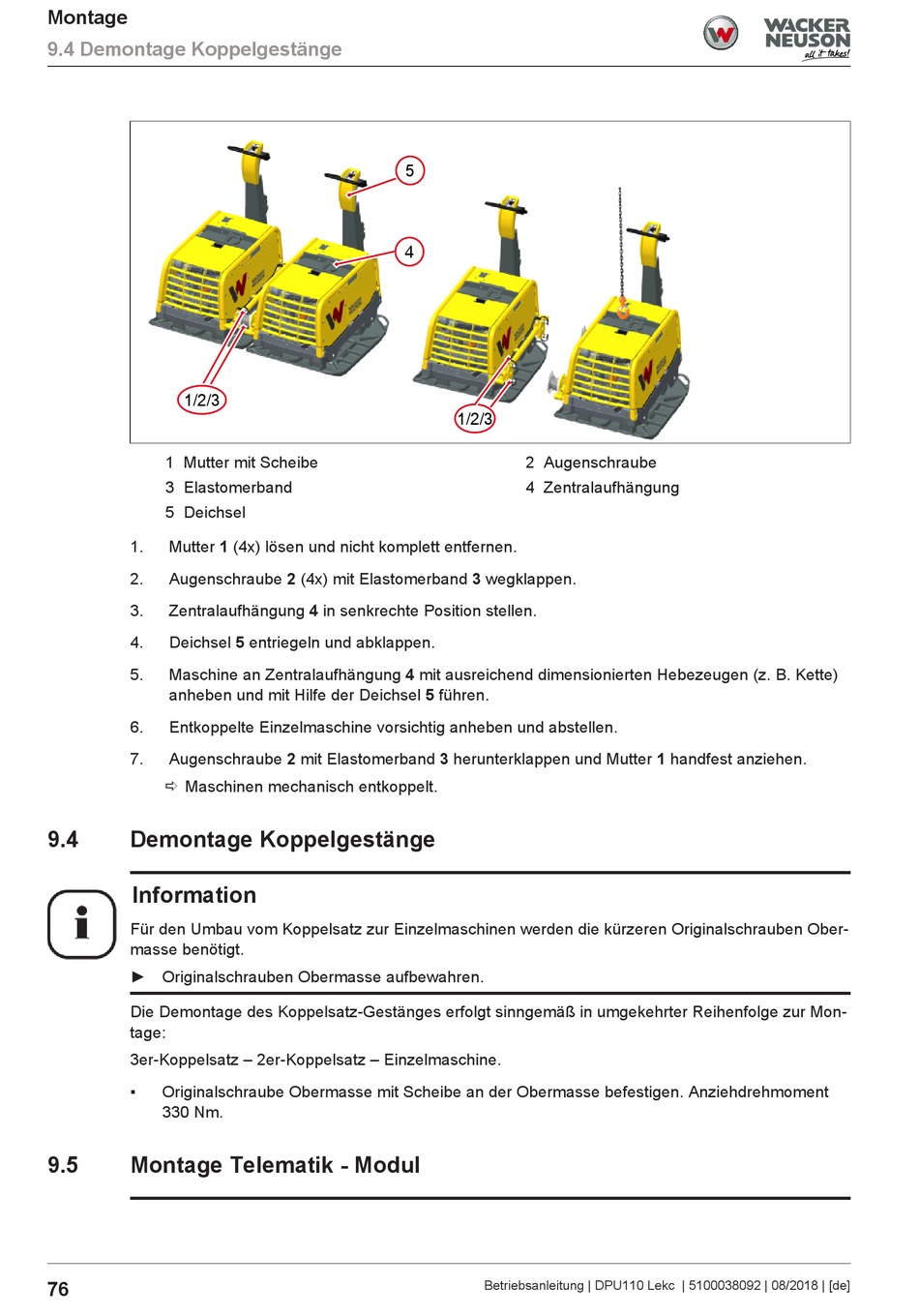

9.4 Demontage Koppelgestänge
1/2/3
1 Mutter mit Scheibe
3 Elastomerband
5 Deichsel
1.
Mutter 1 (4x) lösen und nicht komplett entfernen.
2.
Augenschraube 2 (4x) mit Elastomerband 3 wegklappen.
3.
Zentralaufhängung 4 in senkrechte Position stellen.
4.
Deichsel 5 entriegeln und abklappen.
5.
Maschine an Zentralaufhängung 4 mit ausreichend dimensionierten Hebezeugen (z. B. Kette)
anheben und mit Hilfe der Deichsel 5 führen.
6.
Entkoppelte Einzelmaschine vorsichtig anheben und abstellen.
7.
Augenschraube 2 mit Elastomerband 3 herunterklappen und Mutter 1 handfest anziehen.
ð Maschinen mechanisch entkoppelt.
9.4
Demontage Koppelgestänge
Information
Für den Umbau vom Koppelsatz zur Einzelmaschinen werden die kürzeren Originalschrauben Ober-
masse benötigt.
► Originalschrauben Obermasse aufbewahren.
Die Demontage des Koppelsatz-Gestänges erfolgt sinngemäß in umgekehrter Reihenfolge zur Mon-
tage:
3er-Koppelsatz – 2er-Koppelsatz – Einzelmaschine.
▪
Originalschraube Obermasse mit Scheibe an der Obermasse befestigen. Anziehdrehmoment
330 Nm.
9.5
Montage Telematik - Modul
76
5
4
1/2/3
2 Augenschraube
4 Zentralaufhängung
Betriebsanleitung | DPU110 Lekc | 5100038092 | 08/2018 | [de]
