0226619de
002
07.2010

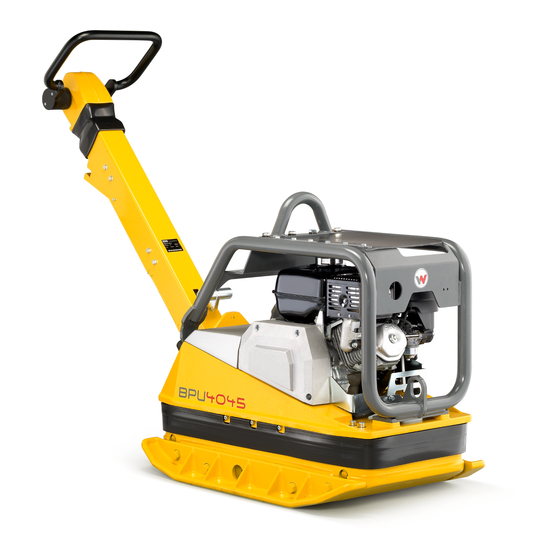

Vibrationsplatte
BPU 4045A
BPU 5545A
Betriebsanleitung

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Wacker Neuson BPU 5545A

  • Seite 1 0226619de 07.2010 Vibrationsplatte BPU 4045A BPU 5545A Betriebsanleitung...
  • Seite 2 Hersteller Wacker Neuson SE Preußenstraße 41 80809 München www.wackerneuson.com Tel.: +49-(0)89-354 02-0 Fax: +49-(0)89-354 02-390 Original-Betriebsanleitung...
  • Seite 3 Vorwort Diese Betriebsanleitung enthält Informationen und Verfahren für den sicheren Betrieb und die sichere Wartung Ihres Wacker Neuson Geräts. Zu Ihrer eigenen Sicherheit und zum Schutz vor Verletzungen müssen Sie die Sicherheitshinwei- se gründlich durchlesen, sich damit vertraut machen und sie jederzeit beachten.
  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Technische Daten Beschreibung Abmessungen ..................23 Max. zulässige Schräglage ..............23 Funktionsbeschreibung ...............24 Transport zum Arbeitsort/Empfehlung zum Verdichten Transport zum Arbeitsort ..............26 Empfehlung zum Verdichten ...............27 Bedienung Startvorbereitung .................28 Starten des Motors ................29 Bedienung ...................30 Vorwärts- und Rückwärtsfahrt .............30 Ausschalten des Motors ..............31 Wartung Wartungsplan ..................32 Motoröl ....................33...
  • Seite 5: Sicherheit

    2 Sicherheit Sicherheit Grundsatz Stand der Technik Das Gerät ist nach dem neuesten Stand der Technik und den anerkannten si- cherheitstechnischen Regeln gebaut. Dennoch können bei seiner unsachgemä- ßen Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter oder Beeinträchtigungen des Geräts und anderer Sachwerte entstehen.
  • Seite 6 Anbauen von Zubehör, das nicht von Wacker Neuson stammt. Ersatzteile, die von Wacker Neuson stammen, können Sie unbedenklich einbau- Zubehör, das für Ihr Gerät im Wacker Neuson Lieferprogramm erhältlich ist, kön- nen Sie unbedenklich anbauen. Beachten Sie dazu die Anbauvorschriften in die- ser Betriebsanleitung.
  • Seite 7 Lassen Sie beschädigte oder defekte Bauteile umgehend ersetzen! Weitere Information entnehmen Sie dem Kapitel Störungsbeseitigung. Ersatzteile, Zubehör Verwenden Sie nur Ersatzteile von Wacker Neuson oder solche, die in Bauart und Qualität den Originalteilen gleichwertig sind. Verwenden Sie nur Zubehör von Wacker Neuson.
  • Seite 8: Qualifikation Des Bedienpersonals

    2 Sicherheit Länderspezifische Vorschriften Beachten Sie auch länderspezifische Vorschriften, Normen und Richtlinien zu Unfallverhütung und Umweltschutz, z. B. Umgang mit Gefahrstoffen, Tragen persönlicher Schutzausrüstung. Ergänzen Sie die Betriebsanleitung um weitere Anweisungen zur Berücksichti- gung betrieblicher, behördlicher, nationaler oder allgemeingültiger Sicherheits- richtlinien.
  • Seite 9 2 Sicherheit Fehlbedienung Bei Fehlbedienung, Missbrauch oder Bedienung durch ungeschultes Personal drohen Gefahren für die Gesundheit des Bedieners oder Dritter, sowie für das Gerät oder andere Sachwerte. Pflichten des Betreibers Der Betreiber muss dem Bediener die Betriebsanleitung zugänglich machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat.
  • Seite 10: Transport

    Technische Daten. Arbeiten Sie mit Gehörschutz besonders aufmerksam und umsichtig, da Sie Ge- räusche, z. B Schreie oder Signaltöne nur eingeschränkt wahrnehmen. Wacker Neuson empfiehlt, immer Gehörschutz zu tragen. Transport Gerät ausschalten Schalten Sie vor dem Transport das Gerät aus und lassen Sie den Motor abküh- len.
  • Seite 11: Betriebssicherheit

    2 Sicherheit Verladen Verladerampen müssen tragfähig und standsicher sein. Stellen Sie sicher, dass keine Personen durch Umkippen, Herabfallen oder Wegrutschen der Geräte sowie durch Hoch- oder Herabschlagen von Gerätetei- len gefährdet werden. Bringen Sie Bedienteile und bewegliche Komponenten in Transportstellung. Sichern Sie das Gerät gegen Umkippen, Herabfallen oder Wegrutschen mit Ver- zurrgurten.
  • Seite 12 2 Sicherheit Sicherheit im Arbeitsbereich Wenn Sie mit dem Gerät arbeiten, achten Sie besonders auf folgende Punkte: Elektrische Leitungen oder Rohre im Arbeitsbereich. Gasleitungen oder Wasserleitungen im Arbeitsbereich. Gerät in Betrieb nehmen Beachten Sie die Sicherheits- und Warnhinweise am Gerät und die der Be- triebsanleitung.
  • Seite 13: Sicherheit Beim Betrieb Von Vibrationsplatten

    2 Sicherheit Lagerort Lagern Sie das abgekühlte Gerät nach dem Betrieb an einem abgesperrten, sau- beren, frostgeschützten und trockenen Ort, der für Kinder unzugänglich ist. Keine Starthilfe-Sprays verwenden Brandgefahr durch hochentzündliche Starthilfe-Sprays. Verwenden Sie keine Starthilfe-Sprays. Starthilfesprays sind hochentzündlich und können Fehlzündungen sowie Motor- schaden verursachen.
  • Seite 14 DIN 4150-3. Außerdem muss der Untergrund über ausreichende Tragfähigkeit zur Aufnahme der Verdichtungsenergie verfügen. Ziehen Sie in Zweifelsfällen einen Sachver- ständigen (mit Schwerpunkt Bodenmechanik) bei der Beurteilung hinzu. Für etwaige Schäden an Gebäuden übernimmt Wacker Neuson keine Haftung.
  • Seite 15: Sicherheit Beim Betrieb Von Verbrennungsmotoren

    2 Sicherheit Sicherheit beim Betrieb von Verbrennungsmotoren Auf Schäden prüfen Überprüfen Sie mindestens einmal pro Schicht den ausgeschalteten Motor auf Undichtheit und Risse an Kraftstoffleitung, Tank und Tankdeckel. Betreiben Sie das Gerät nicht, wenn Schäden oder Mängel erkennbar sind. Lassen Sie Schäden und Mängel umgehend beseitigen. Gefahren beim Betrieb Bei Verbrennungsmotoren entstehen Gefahren besonders beim Betrieb und beim Tanken.
  • Seite 16 2 Sicherheit Vorsichtsmaßnahmen beim Tanken Befolgen Sie beim Tanken folgende sicherheitsrelevante Hinweise: Nicht in der Nähe von offenem Feuer tanken. Nicht rauchen. Vor dem Tanken Motor ausschalten und abkühlen lassen. In gut belüfteter Umgebung tanken. Kraftstoffbeständige Schutzhandschuhe und bei Spritzgefahr Schutzbrille und Schutzkleidung tragen.
  • Seite 17: Sicherheit Beim Betrieb Von Hydraulikgeräten

    Einstellungen an diesem Motor dürfen nur von einem Fachmann vorge- nommen werden. Nehmen Sie für nähere Informationen Kontakt mit dem nächstgelegenen Motor- oder Wacker Neuson Ansprechpartner auf. Gesundheitsgefahr durch Abgase Warnung Die Abgase dieses Motors enthalten Chemikalien, von denen der Staat Kalifor- nien weiß, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden...
  • Seite 18 Vermeiden Sie insbesondere Kontakt mit heißen Betriebsstoffen. Verbren- nungs- und Verbrühungsgefahr. Entsorgen Sie ersetzte oder verschüttete Betriebsstoffe gemäß den gelten- den Bestimmungen zum Umweltschutz. Wenn Betriebsstoffe aus dem Gerät austreten, Gerät nicht mehr betreiben und umgehend vom Wacker Neuson Ansprechpartner reparieren lassen.
  • Seite 19: Sicherheits- Und Hinweisaufkleber

    2 Sicherheit 2.10 Sicherheits- und Hinweisaufkleber Auf Ihrem Gerät befinden sich Aufkleber, die wichtige Anweisungen und Sicher- heitshinweise enthalten. Halten Sie alle Aufkleber leserlich. Ersetzen Sie fehlende oder unleserliche Aufkleber. Die Artikelnummern der Aufkleber finden Sie im Ersatzteilkatalog. Pos. Aufkleber Beschreibung Benutzen Sie eine persönliche Schutzausrüstung, um Verletzungen und...
  • Seite 20 2 Sicherheit Pos. Aufkleber Beschreibung Garantierter Schallleistungspegel. Das herabfallende Gerät kann schwere Verletzungen verursachen, z. B. durch Quetschen. Gerät nicht am Führungsbügel oder an der Deichsel heben. Brandgefahr. Rauchen und offenes Feuer verboten. Warnung vor heißer Oberfläche. US-Geräte Warnung WARNING WARNUNG ADVERTENCIA 0219261...
  • Seite 21: Technische Daten

    Technische Daten Technische Daten BPU 4045A BPU 5545A Artikel-Nr. 0610345, 0610403 0610346 Betriebsgewicht Vor- und Rücklauf mit Anbauplatten m/min: bis 24 bis 27 Flächenleistung mit Anbauplatten bis 870 bis 978 Kraftübertragung Vom Antriebsmotor über Fliehkraftkupplung und Keilriemen auf den Erreger...
  • Seite 22 Technische Daten BPU 4045A BPU 5545A Ölmenge Schalldruckpegel am 90 dB (A) L PA : Bedienerplatz Der gewichtete Effektivwert der Beschleunigung - ermittelt nach EN ISO 5349 Unsicherheit K (*) Entspricht der installierten Nutzleistung gemäß Richtlinie 2000/14/EG. TD00697D.fm...
  • Seite 23: Beschreibung

    Beschreibung Beschreibung Abmessungen Max. zulässige Schräglage T01029D.fm...
  • Seite 24: Funktionsbeschreibung

    Beschreibung Funktionsbeschreibung 2.3.1 Die für die Verdichtung erforderliche Vibration wird von dem mit der Untermasse (5) fest verbundenen Erreger (13) erzeugt. Dieser Erreger (13) ist als Zentralschwinger mit gerichteten Schwingungen konstruiert. Ein solches Prinzip erlaubt durch Verdrehen der Unwuchten (15) eine Änderung der Schwingungsrichtung. Damit ist ein stufenloser Übergang zwischen Verdichtung im Vorlauf, im Stand und im Rücklauf möglich.
  • Seite 25 Beschreibung 2.3.2 Der an der Obermasse (4) befestigte Antriebsmotor (1) treibt den Erreger (13) an. Das Drehmoment wird durch die Fliehkraftkupplung (11) und den Erregerkeilriemen (12) kraftschlüssig übertragen. Die Fliehkraftkupplung (11) unterbricht bei niedriger Motordrehzahl den Kraftfluß zum Erreger (13) und erlaubt dadurch einen einwandfreien Leerlauf des Antriebsmotors (1).
  • Seite 26: Transport Zum Arbeitsort/Empfehlung Zum Verdichten

    Transport zum Arbeitsort/Empfehlung zum Verdichten Transport zum Arbeitsort/Empfehlung zum Verdichten Transport zum Arbeitsort Voraussetzungen: ∗ Verwenden Sie zum Transport der Vibrationsplatte nur geeignete Hebezeuge mit einer Mindesttraglast von 400 kg. ∗ Beim Transport immer den Motor ausschalten! ∗ Deichsel senkrecht stellen und einrasten. ∗...
  • Seite 27: Transport Zum Arbeitsort/Empfehlung Zum Verdichten

    Transport zum Arbeitsort/Empfehlung zum Verdichten Empfehlung zum Verdichten 3.2.1 Bodenbeschaffenheit max. Schütthöhe mehreren Faktoren Bodenbeschaffenheit wie Feuchtigkeit, Kornverteilung usw. abhängig. Für diesen Wert eine exakte Angabe zu machen ist deshalb nicht möglich. Empfehlung: Einzelfall max. Schütthöhe durch Verdichtungsversuche und Bodenproben ermitteln. 3.2.2 Verdichtung am Hang Folgende Punkte sind beim Verdichten an geneigten Flächen (Hänge,...
  • Seite 28: Bedienung

    Bedienung Bedienung Startvorbereitung 1. Ölstandskontrolle Wenn eingeführter, aber nicht eingeschraubter Tauchstab keinen Ölstand anzeigt, Fuchs Titan Unic 10W40 MC bis zum Rand des Öleinfüllstutzens nachfüllen. 2. Dual-Luftfilter >Doppeleinsatz< Nachprüfen, ob die Luftfiltereinsätze sauber und in gutem Zustand sind. Gegebenenfalls die Luftfiltereinsätze reinigen oder auswechseln. 3.
  • Seite 29: Starten Des Motors

    Bedienung Starten des Motors Sind diese Voraussetzungen erfüllt, können Sie den Motor wie folgt starten: 1. Den Kraftstoffhahn aufdrehen. 2. Den Chokehebel auf die Position CLOSE stellen. Zur Beachtung: Den Choke nicht benutzen, wenn der Motor warm oder die Lufttemperatur hoch ist. 3.
  • Seite 30: Bedienung

    Bedienung Bedienung Wenn der Motor warmläuft, den Chokehebel allmählich auf die Position OPEN (offen) schieben. Den Gashebel auf die gewünschte Motordrehzahl einstellen. Ölstand-Warnsystem Das Ölstand-Warnsystem soll Motorschäden verhüten, die auf unzureichende Ölmenge im Kurbelgehäuse zurückzuführen sind. Bevor der Ölstand im Kurbelgehäuse unter das sichere Minimalniveau sinken kann, schaltet...
  • Seite 31: Ausschalten Des Motors

    Bedienung Ausschalten des Motors Zum Ausschalten des Motors im Notfall den Zündschalter auf OFF stellen. Unter normalen Bedingungen folgendermaßen vorgehen: 1 Den Gashebel bis zum Anschlag nach rechts bewegen. 2 Den Zündschalter auf die Stellung OFF ausschalten. 3 Den Kraftstoffhahn auf OFF zudrehen. T01031D.fm...
  • Seite 32: Wartung

    Wartung Wartung Wartungsplan Bauteil Wartungsarbeiten Wartungsintervall Auf Beschädigungen und festen Sitz prüfen. Filter- Luftfilter einsatz prüfen - bei Bedarf reinigen oder wechseln. Tankverschluß auf Dichtigkeit prüfen - bei Bedarf Kraftstoff wechseln. täglich Antriebsmotor Ölstand prüfen - nachfüllen wenn erforderlich. Erreger Auf Dichtigkeit prüfen.
  • Seite 33: Motoröl

    Wartung Motoröl 5.2.1 Öl wechseln: Das Öl bei noch warmem Motor ablassen, um rasches und vollständiges Ablassen zu gewährleisten. 1. Öleinfüllverschluß und Ablaßschraube zum Ablassen des Öls entfernen. 2. Die Ablaßschraube wieder eindrehen und festziehen. 3. Das empfohlene Öl einfüllen und den Ölstand kontrollieren. 4.
  • Seite 34: Doppeleinsatz

    Wartung Doppeleinsatz 5.4.1 Die Flügelmuttern und den Luftfilterdeckel entfernen. Die Einsätze herausnehmen und trennen. Beide Einsätze sorgfältig auf Löcher oder Risse überprüfen und diese bei Beschädigung auswechseln. 5.4.2 Schaumeinsatz: Einsatz einer Lösung Haushaltswaschmmittel und warmem Wasser auswaschen, dann gründlich ausspülen oder in nichtbrennbarem Lösungsmittel oder solchem mit hohem Flammpunkt auswaschen.
  • Seite 35: Zündkerze

    Wartung Zündkerze Zündkerzenwartung Empfohlene Zündkerze: BP6ES-11, BPR6ES-11 (NGK), W20EP-U11, W20EPR-U11 (ND). Vorsicht: Niemals eine Zündkerze mit falschem Wärmewert verwenden. Um einwandfreien Motorbetrieb zu gewährleisten, muß die Zündkerze einen richtigen Elektrodenabstand haben frei Verbrennungsrückständen sein. 1. Den Zündkerzenstecker abziehen und die Zündkerze mit einem Zündkerzenschlüssel herausdrehen.
  • Seite 36: Vergaser

    Wartung Vergaser Vergasereinstellung ∗ Den Motor starten und auf normale Betriebstemperatur warmlaufen lassen. ∗ Die korrekte Stellung erhält man gewöhnlich, wenn man die Gemischregulierschraube um ungefähr 2 1/4 Umdrehungen von der ganz geschlossenen Stellung herausdreht. Vorsicht: Die Gemischregulierschraube nicht gegen ihren Sitz festziehen, weil dadurch die Schraube oder der Sitz beschädigt wird.
  • Seite 37: Schmierung Des Erregers

    Wartung 5.8.2 Schmierung des Erregers Der Unwuchterreger ist bei Lieferung der Maschine mit Öl gefüllt. Nach jeweils 250 Betriebsstunden ist ein Ölwechsel mit ca. 0,75 l Öl (siehe Technische Daten) vorzunehmen. Dazu ist die Vibrationsplatte auf ebenem Untergrund abzustellen. Verschlußschraube Vibrationsplattenaußenseite entfernen.
  • Seite 38: Hydrauliksteuerung Entlüften

    Wartung 5.10.2 Hydrauliksteuerung Nach dem Auffüllen des Öles ist das Hydrauliksystem zu entlüften und danach der Ölstand gegebenenfalls zu korrigieren (benötigte Gesamtölmenge ca. 0,4 l). 5.10.3 Hydrauliksteuerung entlüften: 1. Schürze (17) durch Herausdrehen der Schrauben (16) entfernen. 2. Deichsel senkrecht stellen, Schaltbügel ganz...
  • Seite 39: Motor

    Motor Motor Maschineneinsatz in größeren Höhen 6.1.1 In Höhenlagen ist die Luft dünner und die Hauptdüse des Standard- Vergasers erzeugt ein übermäßig fettes Kraftstoff-Luft-Gemisch. Die Leistung nimmt ab und der Kraftstoffverbrauch nimmt demzufolge zu. Höhenleistung kann durch Installierung einer im Durchschnitt kleineren Hauptdüse und durch Einstellung der Pilot-Schraube verbessert werden.
  • Seite 40 Motor Beispiel: In einer Höhe von 1500 Metern ist ein Düsengrößenfaktor von 85 % zu verwenden. Falls die Standardhauptdüse # 68 ist, dann würde die empfohlene Düse für eine Höhe von 1500 Meter # 65 sein (68 - 3 = 65). Für schnelles Nachschlagen: Die Größe einer Düse kann leicht durch die Teilenummer gefunden werden.
  • Seite 41: Störung

    Luft in Hydrauliksteuerung. Entlüften. Rücklaufgeschwindigkeit zu gering Ursache Abhilfe Ölstand entsprechend Markierung Zu viel Hydrauliköl im Deichselkopf. korrigieren. Kein Rücklauf Ursache Abhilfe Mechanische Störung. Wacker Neuson Service einschalten. Verlust von Hydrauliköl Ursache Abhilfe Wacker Neuson Service einschalten. Undichtigkeiten, Hydraulikschlauch defekt. T01034D.fm...
  • Seite 42: Motor Lässt Sich Nicht Starten

    Störung Motor lässt sich nicht starten Ursache Abhilfe Kraftstofftank leer. Kraftstoff auffüllen. Kraftstoffhahn geschlossen. Öffnen. Luftfilter verschmutzt. Reinigen. Motorschalter steht auf OFF. Motorschalter auf ON stellen. Reversierstarter defekt. Reparieren. Ölstandswarnsystem hat Motoröl nachfüllen. abgeschaltet. T01034D.fm...
  • Seite 43: Eg-Konformitätserklärung

    EG-Konformitätserklärung Hersteller Wacker Neuson SE Preußenstraße 41, 80809 München Produkt BPU 4045 BPU 5545 Produkt-Art Vibrationsplatte Artikel-Nr. 0610345 0610346 Installierte Nutzleis- tung Gemessener Schall- dB(A) leistungspegel Garantierter Schall- dB(A) leistungspegel Konformitätsbewertungsverfahren nach 2000/14/EG, Anhang VIII, 2005/88/EG bei folgender Prüfstelle: VDE Prüf- und Zertifizierungsinstitut, Merianstraße 28, 63069 Offenbach/Main Richtlinien und Normen Hiermit erklären wir, dass dieses Produkt den einschlägigen Bestimmungen und Anforde-...
