2
1 Originalschraube Obermasse mit Scheibe
3 Einzelmaschine
5 Koppelgestänge (mit Gummipuffer)
7 Scheibe
1.
Originalschraube Obermasse mit Scheibe 1 an der Einzelmaschine 2 lösen und entfernen.
2.
Koppelgestänge 4 an Einzelmaschine 2 positionieren. Korrekt Ausrichtung beachten.
3.
Koppelgestänge 4 mit Schrauben und Scheiben 6/7 an der Obermasse befestigen. Anzugs-
drehmoment 300 Nm.
4.
Koppelgestänge 5 an Einzelmaschine 3 positionieren. Korrekt Ausrichtung beachten.
5.
Koppelgestänge 5 mit Schrauben und Scheiben 6/7 an der Untermasse befestigen. Anzugs-
drehmoment 300 Nm.
ð 2er-Koppelsatz für mechanische Kopplung vorbereitet.
3er-Koppelsatz
[de] | 08/2018 | 5100038092 | DPU110 Lekc | Betriebsanleitung
4
5
1

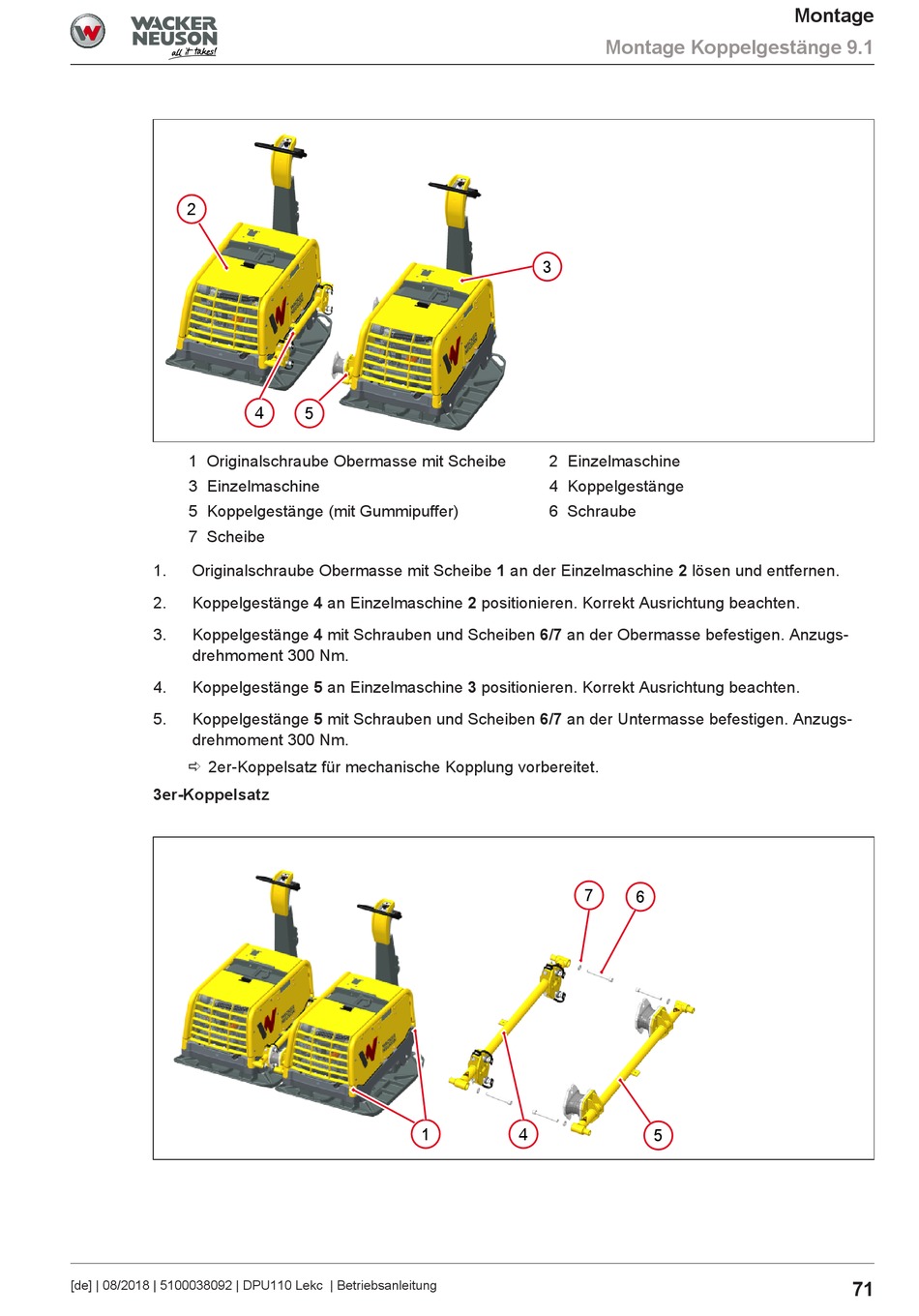

Montage Koppelgestänge 9.1
3
2 Einzelmaschine
4 Koppelgestänge
6 Schraube
7
6
4
5
Montage
71
