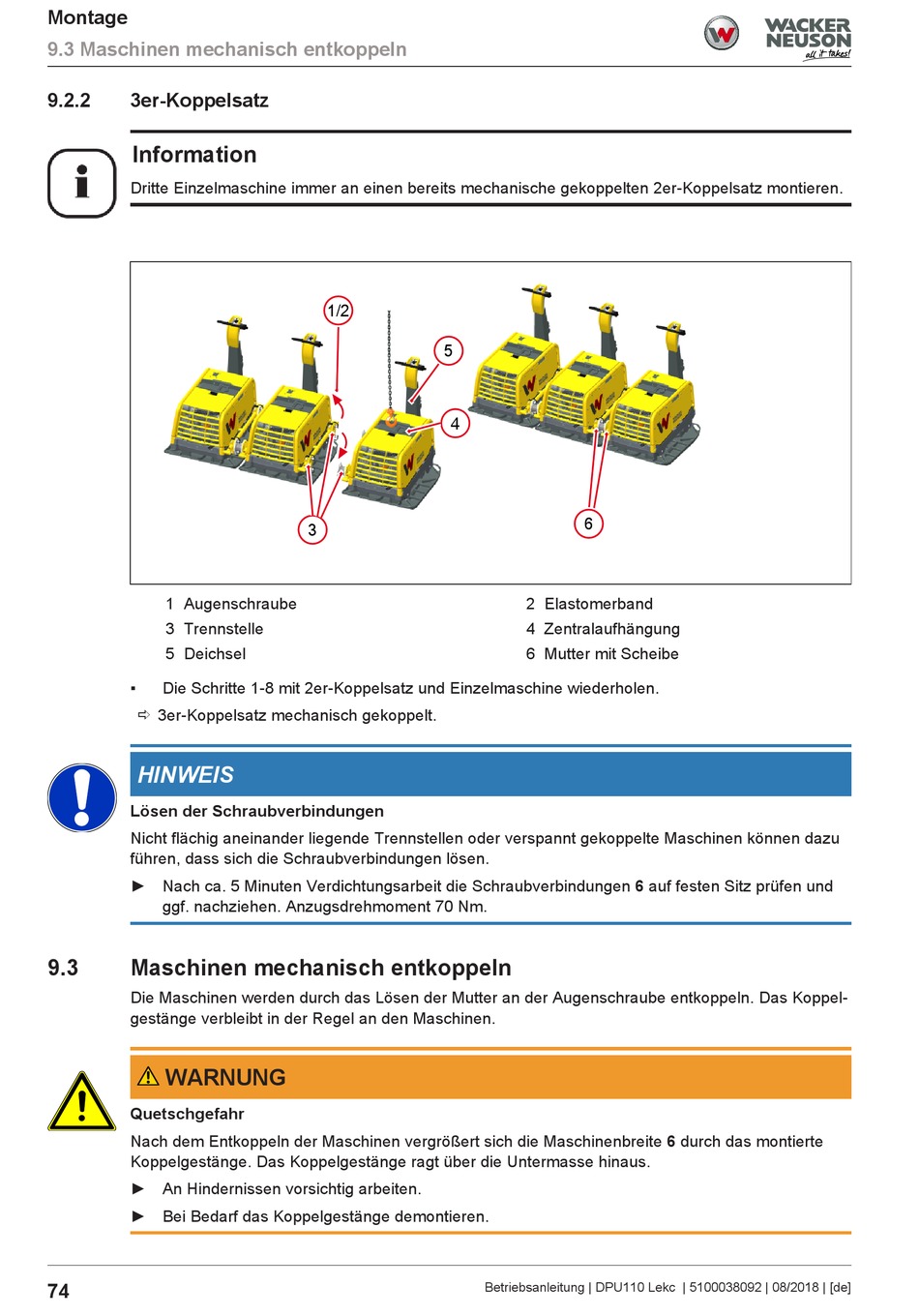

Montage
9.3 Maschinen mechanisch entkoppeln
9.2.2
3er-Koppelsatz
Information
Dritte Einzelmaschine immer an einen bereits mechanische gekoppelten 2er-Koppelsatz montieren.
1 Augenschraube
3 Trennstelle
5 Deichsel
▪
Die Schritte 1-8 mit 2er-Koppelsatz und Einzelmaschine wiederholen.
ð 3er-Koppelsatz mechanisch gekoppelt.
HINWEIS
Lösen der Schraubverbindungen
Nicht flächig aneinander liegende Trennstellen oder verspannt gekoppelte Maschinen können dazu
führen, dass sich die Schraubverbindungen lösen.
► Nach ca. 5 Minuten Verdichtungsarbeit die Schraubverbindungen 6 auf festen Sitz prüfen und
ggf. nachziehen. Anzugsdrehmoment 70 Nm.
9.3
Maschinen mechanisch entkoppeln
Die Maschinen werden durch das Lösen der Mutter an der Augenschraube entkoppeln. Das Koppel-
gestänge verbleibt in der Regel an den Maschinen.
WARNUNG
Quetschgefahr
Nach dem Entkoppeln der Maschinen vergrößert sich die Maschinenbreite 6 durch das montierte
Koppelgestänge. Das Koppelgestänge ragt über die Untermasse hinaus.
► An Hindernissen vorsichtig arbeiten.
► Bei Bedarf das Koppelgestänge demontieren.
74
1/2
5
4
3
6
2 Elastomerband
4 Zentralaufhängung
6 Mutter mit Scheibe
