Seite 4
DPU 130Le Transport ......................... 47 7.1 Gerät heben ..................... 48 Bedienung und Betrieb ..................51 8.1 Vor Inbetriebnahme ..................51 8.1.1 Prüfungen vor Inbetriebnahme ............. 51 8.2 In Betrieb nehmen .................... 53 8.3 Gerät betreiben ....................57 8.3.1 Bewegungsrichtungen des Geräts ............57 8.3.2...
Seite 5
DPU 130Le Störungsbeseitigung ....................90 10.1 Vorgehensweise im Störungsfall ..............90 10.2 Störungen Gerät ....................91 10.3 Störungsanzeigen der Empfangseinheiten............92 10.4 Störungsanzeigen an den Kontrollleuchten der Fernsteuerung ....... 93 10.5 Störungsanzeigen an den Kontrollleuchten und am Display des Geräts ..94 10.6 Störungen beseitigen..................
Vorwort Diese Betriebsanleitung enthält Informationen und Verfahren für den sicheren Betrieb und die sichere Wartung Ihres Wacker Neuson Geräts. Zu Ihrer eigenen Sicherheit und zum Schutz vor Verletzungen müssen Sie die Sicherheitshinwei- se gründlich durchlesen, sich damit vertraut machen und sie jederzeit beachten.
DPU 130Le 2 Einleitung Einleitung Darstellungsmittel dieser Betriebsanleitung Warnsymbole Diese Betriebsanleitung enthält Sicherheitshinweise der Kategorien: GEFAHR, WARNUNG, VORSICHT, ACHTUNG. Diese sind zu befolgen, um die Gefahr von Tod oder Verletzung des Bedieners, Sachschäden oder nicht fachgerechtem Service auszuschließen. GEFAHR Dieser Warnhinweis weist auf unmittelbar drohende Gefahren hin, die zu Tod oder schweren Verletzungen führen.
Reihenfolge zu tun. Dieses Symbol dient der Auflistung. Wacker Neuson Ansprechpartner Ihr Wacker Neuson Ansprechpartner ist, je nach Land, Ihr Wacker Neuson Ser- vice, Ihre Wacker Neuson Tochtergesellschaft oder Ihr Wacker Neuson Händler. Adressen finden Sie im Internet unter www.wackerneuson.com.
DPU 130Le 2 Einleitung Daten des Typenschilds Das Typenschild enthält Angaben, die Ihr Gerät eindeutig identifizieren. Diese Angaben sind für die Bestellung von Ersatzteilen und bei Rückfragen zu techni- schen Sachverhalten erforderlich. Notieren Sie die Angaben Ihres Geräts in folgender Tabelle: Pos.
3 Sicherheit DPU 130Le Sicherheit Grundsatz Stand der Technik Das Gerät ist nach dem neuesten Stand der Technik und den anerkannten si- cherheitstechnischen Regeln gebaut. Dennoch können bei seiner unsachgemä- ßen Verwendung Gefahren für Leib und Leben des Benutzers oder Dritter oder Beeinträchtigungen des Geräts und anderer Sachwerte entstehen.
Anbauen von Zubehör, das nicht von Wacker Neuson stammt. Ersatzteile, die von Wacker Neuson stammen, können Sie unbedenklich einbau- Zubehör, das für Ihr Gerät im Wacker Neuson Lieferprogramm erhältlich ist, kön- nen Sie unbedenklich anbauen. Beachten Sie dazu die Anbauvorschriften in die- ser Betriebsanleitung.
Lassen Sie beschädigte oder defekte Bauteile umgehend ersetzen! Weitere Information entnehmen Sie dem Kapitel Störungsbeseitigung. Ersatzteile, Zubehör Verwenden Sie nur Ersatzteile von Wacker Neuson oder solche, die in Bauart und Qualität den Originalteilen gleichwertig sind. Verwenden Sie nur Zubehör von Wacker Neuson.
DPU 130Le 3 Sicherheit Länderspezifische Vorschriften Beachten Sie auch länderspezifische Vorschriften, Normen und Richtlinien zu Unfallverhütung und Umweltschutz, z. B. Umgang mit Gefahrstoffen, Tragen persönlicher Schutzausrüstung. Ergänzen Sie die Betriebsanleitung um weitere Anweisungen zur Berücksichti- gung betrieblicher, behördlicher, nationaler oder allgemeingültiger Sicherheits- richtlinien.
3 Sicherheit DPU 130Le Fehlbedienung Bei Fehlbedienung, Missbrauch oder Bedienung durch ungeschultes Personal drohen Gefahren für die Gesundheit des Bedieners oder Dritter, sowie für das Gerät oder andere Sachwerte. Pflichten des Betreibers Der Betreiber muss dem Bediener die Betriebsanleitung zugänglich machen und sich vergewissern, dass der Bediener sie gelesen und verstanden hat.
Technische Daten. Arbeiten Sie mit Gehörschutz besonders aufmerksam und umsichtig, da Sie Ge- räusche, z. B. Schreie oder Signaltöne nur eingeschränkt wahrnehmen. Wacker Neuson empfiehlt, immer Gehörschutz zu tragen. Transport Motor ausschalten und Gerät deaktivieren Vor dem Transport Motor immer ausschalten und Gerät deaktivieren.
3 Sicherheit DPU 130Le Transportfahrzeug Verwenden Sie nur geeignete Transportfahrzeuge mit ausreichender Tragkraft und geeigneten Verzurrpunkten. Gerät transportieren Sichern Sie das Gerät auf dem Transportmittel gegen Umkippen, Herabfallen oder Wegrutschen. Wiederinbetriebnahme Montieren und befestigen Sie vor Wiederinbetriebnahme Geräte, Geräteteile, Zubehör oder Werkzeuge, die für Transportzwecke abgebaut waren.
DPU 130Le 3 Sicherheit Standsicherheit Achten Sie immer darauf, dass das Gerät standfest ist und während der Bedie- nung nicht kippen, rollen, rutschen oder fallen kann. Bestimmungsgemäßer Bedienerplatz Verlassen Sie nicht den bestimmungsgemäßen Bedienerplatz, während Sie das Gerät betreiben. Der bestimmungsgemäße Bedienerplatz befindet sich in mindestens 5 m Ab- stand hinter dem Gerät.
3 Sicherheit DPU 130Le Sicherheit beim Betrieb von Vibrationsplatten Umsturzgefahr Betreiben Sie das Gerät so, dass keine Absturz- oder Umsturzgefahr besteht, z. B. an Rändern, Kanten und Absätzen. Tragfähigkeit des Bodens Berücksichtigen Sie, dass die Tragfähigkeit des zu verdichtenden Bodens oder Unterbaus durch die Vibrationseinwirkung stark reduziert werden kann, z.
Außerdem muss der Untergrund über ausreichende Tragfähigkeit zur Aufnahme der Verdichtungsenergie verfügen. Ziehen Sie in Zweifelsfällen einen Sachver- ständigen (mit Schwerpunkt Bodenmechanik) bei der Beurteilung hinzu. Für etwaige Schäden an Gebäuden übernimmt Wacker Neuson keine Haftung. Sicherheit beim Betrieb von ferngesteuerten Geräten Fernsteuerung und Empfangseinheiten sauber halten Halten Sie Fernsteuerung und Empfangseinheiten des Geräts stets trocken,...
3 Sicherheit DPU 130Le Sicherheit beim Betrieb von Verbrennungsmotoren Auf Schäden prüfen Überprüfen Sie mindestens einmal pro Schicht den ausgeschalteten Motor auf Undichtheit und Risse an Kraftstoffleitung, Tank und Tankdeckel. Betreiben Sie das Gerät nicht, wenn Schäden oder Mängel erkennbar sind.
Seite 21
DPU 130Le 3 Sicherheit Vorsichtsmaßnahmen beim Tanken Befolgen Sie beim Tanken folgende sicherheitsrelevante Hinweise: Nicht in der Nähe von offenem Feuer tanken. Nicht rauchen. Vor dem Tanken Motor ausschalten und abkühlen lassen. In gut belüfteter Umgebung tanken. Kraftstoffbeständige Schutzhandschuhe und bei Spritzgefahr Schutzbrille und Schutzkleidung tragen.
Einstellungen an diesem Motor dürfen nur von einem Fachmann vorge- nommen werden. Nehmen Sie für nähere Informationen Kontakt mit dem nächstgelegenen Motor- oder Wacker Neuson Ansprechpartner auf. Gesundheitsgefahr durch Abgase Warnung Die Abgase dieses Motors enthalten Chemikalien, von denen der Staat Kalifor- nien weiß, dass sie Krebs, Geburtsfehler oder andere Fortpflanzungsschäden...
Seite 23
Nur Wacker Neuson Batterie verwenden Defekte Batterie nur durch Wacker Neuson Batterie ersetzen, siehe Kapitel Technische Daten. Nur die Wacker Neuson Batterie ist vibrationsfest und dadurch für die hohe Schwingungsbelastung geeignet. Arbeiten an der Batterie Halten Sie bei Arbeiten an der Batterie unbedingt die folgenden Schutzmaßnah- men ein: Feuer, Funken und Rauchen sind im Umgang mit Batterien verboten.
Seite 24
Vermeiden Sie insbesondere Kontakt mit heißen Betriebsstoffen. Verbren- nungs- und Verbrühungsgefahr. Entsorgen Sie ersetzte oder verschüttete Betriebsstoffe gemäß den gelten- den Bestimmungen zum Umweltschutz. Wenn Betriebsstoffe aus dem Gerät austreten, Gerät nicht mehr betreiben und umgehend vom Wacker Neuson Ansprechpartner reparieren lassen. Betriebsanleitung...
DPU 130Le 3 Sicherheit 3.11 Sicherheits- und Hinweisaufkleber Auf Ihrem Gerät befinden sich Aufkleber, die wichtige Anweisungen und Sicher- heitshinweise enthalten. Halten Sie alle Aufkleber leserlich. Ersetzen Sie fehlende oder unleserliche Aufkleber. Die Artikelnummern der Aufkleber finden Sie im Ersatzteilkatalog.
Seite 26
3 Sicherheit DPU 130Le Pos. Aufkleber Beschreibung Aufkleber kennzeichnet, wie Sie die Fernsteuerung in der Halterung able- gen. Aufkleber kennzeichnet, wie Sie das 0216635 Spiralkabel zum Aufladen des Akkus anschließen. Warnung Das herabfallende Gerät kann schwere Verletzungen verursachen, z. B. durch Quetschen.
DPU 130Le 3 Sicherheit Sicherheits- und Hinweisaufkleber an der Fernsteuerung Pos. Aufkleber Beschreibung Um Störungen der Infrarot-Übertragung US-Geräte und mögliche Maschinen-Fehlfunktionen To avoid blocking infrared transmissions and possible machine malfunctions; do not attach labels to housing ! zu vermeiden, Gehäuse nicht bekleben.
3 Sicherheit DPU 130Le 3.12 Sicherheitseinrichtungen WARNUNG Verletzungsgefahr durch offen liegende bewegliche Teile. Gerät nur betreiben, wenn die Sicherheitseinrichtungen richtig angebracht sind und funktionieren. Sicherheitseinrichtungen nicht ändern oder entfernen. Pos. Bezeichnung Schutzhauben Not-Aus-Schalter Schutzhauben Die Schutzhauben schützen den Bediener vor heißen Motorteilen und Lärm so- wie das Gerät vor Beschädigung.
Seite 29
DPU 130Le 3 Sicherheit Sicherheitsabschaltung des Geräts Das Gerät wird über eine Infrarot-Fernsteuerung bedient und schaltet aus Si- cherheitsgründen Vibration und Bewegung in folgenden Situationen aus: Eintreten des Bedieners in den Nahbereich des Geräts (ca. 1–2 m Entfer- nung von einer Empfangseinheit).
4 Lieferumfang DPU 130Le Lieferumfang Das Gerät wird fertig montiert geliefert und ist nach dem Auspacken betriebsbe- reit. Zum Lieferumfang gehören: Pos. Bezeichnung Pos. Bezeichnung Gerät Anleitung zur Gerätekonfigurati- on (enthält PIN-Daten des Ge- räts). Fernsteuerung Ersatzteilkatalog Betriebsanleitung Betriebsanleitung...

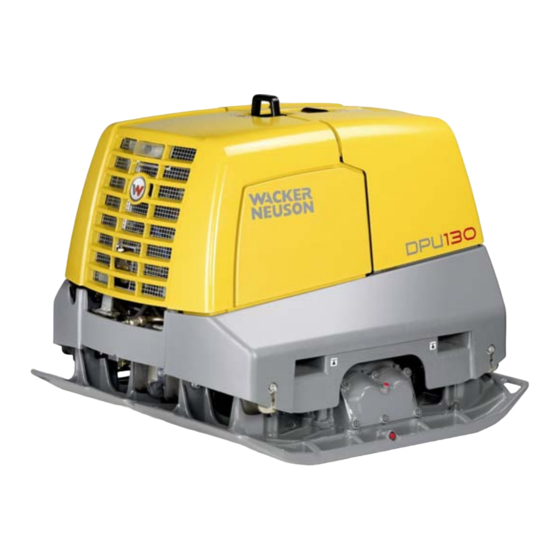

DPU 130Le 5 Aufbau und Funktion Aufbau und Funktion Einsatzzweck Verwenden Sie das Gerät nur bestimmungsgemäß, siehe Kapitel Sicherheit, Be- stimmungsgemäße Verwendung. Beschreibung 5.2.1 Prinzip des Geräts Pos. Bezeichnung Pos. Bezeichnung Obermasse Untermassen (links, rechts) Das Gerät besteht aus einer Obermasse mit Antriebsmotor und zwei unabhän- gig voneinander arbeitenden Untermassen mit jeweils einem Unwuchterreger.
5 Aufbau und Funktion DPU 130Le 5.2.2 Fernsteuerung Die Steuerung des Geräts erfolgt ausschließlich mit der Fernsteuerung. Die Steuerbefehle der Fernsteuerung werden innerhalb des Empfangsbereichs über Infrarotsignal an das Gerät übertragen. Zum störungsfreien Übertragen des Infrarotsignals müssen Sie die Fernsteue- rung immer direkt auf eine der beiden Empfangseinheiten des Geräts richten.
DPU 130Le 5 Aufbau und Funktion 5.2.4 Empfangsbereich und Nahbereich des Geräts Aus Sicherheitsgründen ist ein Übertragen des Infrarotsignals nur in bestimmten Bereichen möglich. Pos. Bezeichnung Pos. Bezeichnung Empfangseinheit (vorn, hinten) Empfangsbereich Nahbereich Empfangsbereich Ein Betrieb des Geräts ist nur innerhalb des Empfangsbereichs möglich. Der Empfangsbereich beträgt ca.
5 Aufbau und Funktion DPU 130Le Nahbereich Wenn sich das Gerät dem Bediener auf einen Abstand von weniger als ca. 1– 2 m (Nahbereich) nähert, stoppt das Gerät Vibration und Bewegung. Wenn der Bediener aus dem Nahbereich heraustritt, ist das Gerät wieder empfangsbereit.
Seite 35
DPU 130Le 5 Aufbau und Funktion Diagnosemenü Pos. Bezeichnung Diagnosemenü Im Diagnosemenü am Display können Sie folgende Informationen über das Ge- rät abrufen: Übersicht aller aufgetretenen Fehler (Fehlerspeicher). Spannung. Temperatur des Motors. Motor-Drehzahl. Stand der Software-Version (SW-Version). Betriebsanleitung...
5 Aufbau und Funktion DPU 130Le 5.2.6 System zur Gerätekonfiguration Konfigurationsmenü Pos. Bezeichnung Konfigurationsmenü Im Konfigurationsmenü am Display können Sie folgende Geräteeinstellungen vornehmen: Setup-PIN ändern. PIN des Geräts ändern/aktivieren/deaktivieren. Ausschaltzeit des Geräts einstellen. Sprache des Displays auswählen (Deutsch, Englisch, Französisch, Spa- nisch, Zahlencodedarstellung).
DPU 130Le 5 Aufbau und Funktion Funktionsbeschreibung Pos. Bezeichnung Pos. Bezeichnung Hydrauliköltank Elektrobox und Bedienelemente Schalldämpfer Batterie Anlasser Kraftstofftank Hydraulikpumpe Kühler Obermasse mit Antriebsmotor Luftfilter Untermasse mit Lüfter Unwuchterreger Der wassergekühlte Antriebsmotor in der Obermasse treibt hydraulisch die bei- den Unwuchterreger der Untermasse an.
Seite 38
5 Aufbau und Funktion DPU 130Le angesaugt und über einen Luftfilter mit Vorabscheidung gereinigt. Der thermisch isolierte Schalldämpfer führt die Abgase nach vorn ab. Zum automatischen Starten des Antriebsmotors werden die Glühkerzen vorge- glüht. Die Drehzahlverstellung des Antriebsmotors erfolgt über einen Hubmag- neten.
DPU 130Le 6 Komponenten und Bedienelemente Komponenten und Bedienelemente Komponenten und Bedienelemente außerhalb des Geräts Pos. Bezeichnung Pos. Bezeichnung Schutzhaube vorn Schutzhaube hinten Zentralaufhängung Empfangseinheit hinten (rot) Haubenöffner Lüftungsschlitze (vorn, hinten) Öse für Vorhängeschloss Not-Aus-Schalter Empfangseinheit vorn (transpa- rent) Empfangseinheiten Am Gerät befinden sich vorn und hinten insgesamt zwei Empfangseinheiten mit...
6 Komponenten und Bedienelemente DPU 130Le Öse für Vorhängeschloss An der hinteren Schutzhaube befindet sich eine Öse zum Einhängen eines Vor- hängeschlosses. Das Gerät ist durch ein Vorhängeschloss vor Folgendem ge- schützt: Öffnen der Schutzhauben. Unbefugtes Betreiben. Anheben an der Zentralaufhängung (wenn diese eingeklappt ist).
DPU 130Le 6 Komponenten und Bedienelemente Komponenten und Bedienelemente innerhalb des Geräts Pos. Bezeichnung Pos. Bezeichnung Ein/Aus-Taster Halterung für Fernsteuerung und Spiralkabel Display und Kontrollleuchten Kraftstofftank Ein/Aus-Taster Mit dem Ein/Aus-Taster aktivieren Sie das Gerät für den Start mit der Fernsteu- erung.
6 Komponenten und Bedienelemente DPU 130Le Display und Kontrollleuchten Die Anzeigeeinheit am Gerät besteht aus einem Display und Kontrollleuchten. Pos. Bezeichnung Pos. Bezeichnung Kontrollleuchte Betrieb Kontrollleuchte Öldruck Kontrollleuchte Laden Kontrollleuchte Kühlmitteltempe- ratur Kontrollleuchte Vorglühen Display Kontrollleuchte Luftfilter Kontrollleuchte Betrieb Die Kontrollleuchte Betrieb zeigt an, ob das Gerät mit dem Ein/Aus-Taster akti- viert ist.
Seite 43
DPU 130Le 6 Komponenten und Bedienelemente Kontrollleuchte Vorglühen Die Kontrollleuchte Vorglühen zeigt beim Start des Motors an, ob die Glühkerzen vorgeglüht werden. Kontrollleuchte Vorglühen leuchtet gelb, solange die Glühkerzen des Motors beim Start vorgeglüht werden. Kontrollleuchte Vorglühen erlischt, wenn das Vorglühen beendet ist.
Seite 44
6 Komponenten und Bedienelemente DPU 130Le Halterung für Fernsteuerung und Spiralkabel Die Halterung dient zum Aufbewahren, zum Aufladen und zum Schutz der Fern- steuerung vor Beschädigung und Diebstahl. Pos. Bezeichnung Pos. Bezeichnung Fernsteuerung Halterung für Spiralkabel Halterung für Fernsteuerung Anschlussbuchse mit Ver-...
DPU 130Le 6 Komponenten und Bedienelemente Komponenten und Bedienelemente der Fernsteuerung Die Fernsteuerung der DPU 130Le ist auch für die DPU 7060Fe verwendbar. Pos. Bezeichnung Pos. Bezeichnung Steuerhebel (links, rechts) Start-Taster Motor Anschlussbuchse für Spiralkabel Ein/Aus-Taster Fernsteuerung Tragegurt Kontrollleuchte Laden...
Seite 46
6 Komponenten und Bedienelemente DPU 130Le Taster Langsam/Schnell-Betrieb Mit dem Taster Langsam/Schnell-Betrieb schalten Sie zwischen Langsam- und Schnell-Betrieb um. Standardmäßig ist der Schnell-Betrieb eingeschaltet. Schnell-Betrieb – Betriebszustand zum Verdichten. Langsam-Betrieb – Betriebszustand mit verringerter Motordrehzahl zum Überqueren von stark verdichteten Flächen oder hartem Untergrund.
DPU 130Le 7 Transport Transport WARNUNG Unsachgemäße Handhabung kann zu Verletzungen oder schweren Sachschä- den führen. Sämtliche Sicherheitshinweise dieser Betriebsanleitung lesen und befolgen, siehe Kapitel Sicherheit. WARNUNG Gefahr durch Herabfallen. Das herabfallende Gerät kann schwere Verletzungen verursachen, z. B. durch Quetschen.
7 Transport DPU 130Le Gerät heben Pos. Bezeichnung Pos. Bezeichnung Zentralaufhängung (Anschlag- Gabelstapler-Aufnahme punkt) Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Gerät deaktivieren. Gerät an der Zentralaufhängung heben und transportieren Hinweis: Bestimmen Sie einen sachkundigen Einweiser für einen sicheren He- bevorgang.
Seite 49
DPU 130Le 7 Transport Gerät mit Gabelstapler heben und transportieren Pos. Bezeichnung Gabelstapler-Aufnahme Traggabeln Hinweis: Bestimmen Sie einen sachkundigen Einweiser für einen sicheren He- bevorgang. Hinweis: Verwenden Sie nur Traggabeln, deren Querschnitt nicht größer ist als 125 x 50 mm.
Seite 50
7 Transport DPU 130Le Gerät verzurren Pos. Bezeichnung Verzurrpunkte Gerät an allen Verzurrpunkten verzurren. Betriebsanleitung...
DPU 130Le 8 Bedienung und Betrieb Bedienung und Betrieb WARNUNG Unsachgemäße Handhabung kann zu Verletzungen oder schweren Sachschä- den führen. Sämtliche Sicherheitshinweise dieser Betriebsanleitung lesen und befolgen, siehe Kapitel Sicherheit. Vor Inbetriebnahme 8.1.1 Prüfungen vor Inbetriebnahme Schutzhauben öffnen Pos. Bezeichnung Haubenöffner der hinteren...
Seite 52
8 Bedienung und Betrieb DPU 130Le Gerät prüfen Prüfen Sie vor Inbetriebnahme folgende Punkte: Gerät ist unbeschädigt. Empfangseinheiten sind frei von Verschmutzungen. Unter den Schutzhauben befinden sich keine Gegenstände (Handschuhe, Werkzeug, etc.). Kraftstoffstand, siehe Kapitel Wartung. Motorölstand, siehe Kapitel Wartung.
DPU 130Le 8 Bedienung und Betrieb Fernsteuerung prüfen Prüfen Sie vor Inbetriebnahme folgende Punkte: Fernsteuerung und Tragegurt sind unbeschädigt. Fernsteuerung ist frei von Verschmutzungen. Seriennummer der Fernsteuerung (befindet sich unter dem Akku) stimmt mit der Seriennummer am Gerät überein. In Betrieb nehmen Gerät aktivieren...
Seite 54
8 Bedienung und Betrieb DPU 130Le PIN eingeben (optional) Hinweis: Die PIN-Eingabe ist standardmäßig deaktiviert. Wenn Sie Ihr Gerät durch eine PIN sichern möchten, müssen Sie die- se im Konfigurationsmenü festlegen (siehe Anleitung zur Gerätekonfi- guration). Hinweis: Halten Sie die PIN geheim und notieren Sie diese nicht am Gerät oder auf der Fernsteuerung.
Seite 55
DPU 130Le 8 Bedienung und Betrieb Schutzhauben schließen Pos. Bezeichnung Riegel der vorderen Schutz- haube Haubenöffner der hinteren Schutzhaube ACHTUNG Unsachgemäße Handhabung kann Schäden am Gerät verursachen. Zuerst vordere Schutzhaube, dann hintere Schutzhaube schließen. Beide Schutzhauben müssen beim Betrieb vollständig geschlossen sein.
Seite 56
8 Bedienung und Betrieb DPU 130Le Fernsteuerung einschalten Pos. Bezeichnung Kontrollleuchte Betrieb Ein/Aus-Taster 1. Ein/Aus-Taster der Fernsteuerung drücken. Kontrollleuchte Betrieb blinkt grün, wenn die Fernsteuerung eingeschaltet ist. Hinweis: Wenn die Kontrollleuchte Betrieb rot blinkt oder leuchtet, Akku auf- laden. 2. Fernsteuerung mit dem Tragegurt umhängen.
DPU 130Le 8 Bedienung und Betrieb Gerät betreiben 8.3.1 Bewegungsrichtungen des Geräts Die folgende Tabelle zeigt, wie sich das Gerät bewegt, wenn Sie die jeweiligen Steuerhebel der Fernsteuerung drücken. Steuerhebel Bewegung Gerät Fernsteuerung Keine Bewegung Vorwärts Rückwärts Standdrehung links Standdrehung rechts Linkskurve vorwärts...
8 Bedienung und Betrieb DPU 130Le 8.3.2 Hinweis zur Bewegungsrichtung des Geräts Die Bewegungsrichtung des Geräts ist unabhängig von der Position des Bedie- ners. Wenn Sie die Steuerhebel der Fernsteuerung nach vorn drücken, bewegt sich das Gerät (bezogen auf das Gerät) immer nach vorn.
DPU 130Le 8 Bedienung und Betrieb 8.3.3 Verdichten am Hang Hinweise zum Verdichten am Hang Beachten Sie beim Verdichten an geneigten Flächen (Hänge, Böschungen) fol- gende Punkte: Stehen Sie am Hang stets oberhalb des Geräts. Fahren Sie Steigungen nur von unten an (eine Steigung, die man problemlos bergauf bewältigt, ist auch bergab gefahrlos zu fahren).
8 Bedienung und Betrieb DPU 130Le 8.3.4 Gerät bewegen und stoppen Gerät bewegen Die Steuerhebel der Fernsteuerung in die gewünschte Position drücken und festhalten. Gerät startet die Vibration und bewegt sich in die gewünschte Richtung. Je weiter Sie die Steuerhebel nach vorn oder nach hinten drücken, desto schnel- ler bewegt sich das Gerät.
DPU 130Le 8 Bedienung und Betrieb 8.3.6 Standvibration ein- und ausschalten Pos. Bezeichnung Taster Standvibration Standvibration einschalten Taster Standvibration drücken und gedrückt halten. Das Gerät verdichtet auf der Stelle, ohne sich in eine Richtung zu bewegen. Standvibration ausschalten Taster Standvibration loslassen.
8 Bedienung und Betrieb DPU 130Le Außer Betrieb nehmen Fernsteuerung und Motor ausschalten Pos. Bezeichnung Kontrollleuchte Betrieb Ein/Aus-Taster 1. Beide Steuerhebel der Fernsteuerung loslassen. 2. Fernsteuerung direkt auf eine Empfangseinheit richten. Hinweis: Wenn Sie die Fernsteuerung nicht direkt auf die Empfangseinheit richten, schalten Sie unter Umständen nur die Fernsteuerung aus.
Seite 63
DPU 130Le 8 Bedienung und Betrieb Gerät deaktivieren WARNUNG Betrieb des Geräts durch Unbefugte kann schwere Verletzungen verursachen. Stellen Sie sicher, dass keine unbefugten Personen Zugang zu Gerät und Fernsteuerung haben. Sichern Sie die Fernsteuerung immer an einem sichern Ort, z. B. innerhalb des verschlossenen Geräts.
8 Bedienung und Betrieb DPU 130Le Gerät im Notfall ausschalten (Not-Aus) Hinweis: Der Not-Aus-Schalter ist eine Sicherheitseinrichtung und dient aus- schließlich zum sofortigen Ausschalten des Geräts im Notfall. Pos. Bezeichnung Not-Aus-Schalter Gerät im Notfall ausschalten Not-Aus-Schalter drücken. Das Gerät stoppt sofort Bewegung und Vibration und deaktiviert sich automa- tisch.
Seite 65
DPU 130Le 8 Bedienung und Betrieb Fernsteuerung zu trennen. Beachten Sie, dass sich der Akku nach län- gerer Standzeit des Geräts langsam entlädt und ein erneutes Aufladen erforderlich sein kann. Hinweis: Während Sie den Akku mit dem Spiralkabel aufladen, können Sie das Gerät weiter betreiben.
5. Fernsteuerung in der Halterung ablegen. 6. Hintere Schutzhaube schließen. 8.6.2 Akku mit externem Ladegerät aufladen Verwenden Sie ausschließlich das bei Ihrem Wacker Neuson Ansprechpartner erhältliche externe Ladegerät. Verwenden Sie keine Ladegeräte anderer Hersteller. Akku aus der Fernsteuerung herausnehmen Pos.
Seite 67
DPU 130Le 8 Bedienung und Betrieb Akku mit externem Ladegerät aufladen Pos. Bezeichnung Pos. Bezeichnung Anschlussstecker Akku Kontrollleuchte Status Hinweis: Lesen Sie vor dem ersten Aufladen die Betriebsanleitung des Ladege- räts. 1. Akku in externes Ladegerät einsetzen. 2. Länderspezifischen Anschlussstecker an das Ladegerät anschließen.
8 Bedienung und Betrieb DPU 130Le Sendekanal einstellen Ein Betrieb des Geräts ist nur möglich, wenn der Sendekanal des Geräts mit dem Sendekanal der Fernsteuerung übereinstimmt. Es stehen 16 verschiedene Sendekanäle zur Verfügung, die Sie mit einem Dreh- schalter an der Fernsteuerung einstellen. Wenn Sie den Sendekanal an der Fernsteuerung eingestellt haben, müssen Sie einen Abgleich mit dem Gerät...
Seite 69
DPU 130Le 8 Bedienung und Betrieb Sendekanal an der Fernsteuerung einstellen Pos. Bezeichnung Drehschalter Mit einem kleinen Schraubendreher den Sendekanal durch Drehen auf einen der 16 Sendekanäle einstellen. Akku in die Fernsteuerung einsetzen Pos. Bezeichnung Akku Lasche Akku in Fernsteuerung hineinschieben, bis die Lasche einrastet.
Seite 70
8 Bedienung und Betrieb DPU 130Le Sendekanal zwischen Fernsteuerung und Gerät abgleichen Pos. Bezeichnung Pos. Bezeichnung Spiralkabel Fernsteuerung Empfangseinheit vorn 1. Fernsteuerung einschalten. 2. Gerät aktivieren. 3. Spiralkabel aus der Halterung nehmen. 4. Verschlusskappe von der Anschlussbuchse der Fernsteuerung abschrau- ben.
DPU 130Le 8 Bedienung und Betrieb Bedienung des Diagnosemenüs Diagnosemenü Pos. Bezeichnung Diagnosemenü Im Diagnosemenü am Display können Sie folgende Informationen über das Ge- rät abrufen: Übersicht aller aufgetretenen Fehler (Fehlerspeicher). Spannung. Temperatur des Motors. Motor-Drehzahl. Stand der Software-Version (SW-Version).
8 Bedienung und Betrieb DPU 130Le Fehlerspeicher aufrufen Im Fehlerspeicher sind alle aufgetretenen Fehler (max. 56) mit zugehörigem Fehlercode gespeichert. Zusätzlich ist gespeichert, in welcher Betriebsstunde der Fehler auftrat. Für jeden Fehler vergibt das System eine fortlaufende Nummer. Der letzte auf- getretene Fehler ist unter der höchsten Nummer gespeichert.
9 Wartung Wartung WARNUNG Unsachgemäße Handhabung kann zu Verletzungen oder schweren Sachschä- den führen. Sämtliche Sicherheitshinweise dieser Betriebsanleitung lesen und befolgen, siehe Kapitel Sicherheit. WARNUNG Vergiftungsgefahr durch Abgase. Abgase enthalten giftiges Kohlenmonoxid, das zu Bewusstlosigkeit oder Tod führen kann. Wartungsarbeiten nur bei ausgeschaltetem Motor und deaktiviertem Gerät durchführen.
9 Wartung Wartungsplan 9.1.1 Einmalige Wartungsarbeiten nach Erstinbetriebnahme Hinweis: Die folgenden Wartungsarbeiten müssen Sie nur nach Erstinbetrieb- nahme gemäß diesem Intervall durchführen. Wartungsarbeit Nach den ersten 50 h Motoröl und Ölfilter des An- triebsmotors wechseln. 9.1.2 Wartungsarbeiten täglich Wartungsarbeit Täglich Täglich vor Be- nach Be-...
9 Wartung Wartungsarbeiten in regelmäßigen Intervallen 9.1.3 Wartungsarbeit Alle 125 h Alle 250 h Alle 500 h Funktion der Nahfelderken- nung prüfen. Funktion des Not-Aus-Schal- ters überprüfen. Hydraulikölstand prüfen – bei Bedarf Hydrauliköl nachfül- len lassen. Hydraulikschläuche auf Be- schädigung oder Undichtheit prüfen lassen –...
Seite 76
Kühler-Frostschutz prüfen. Hydraulikölfilter mit Belüf- tungsfilter wechseln lassen. * Ventilspiel des Antriebmotors prüfen lassen – bei Bedarf einstellen lassen. * * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson An- sprechpartners durchführen. Wartungsarbeiten in regelmäßigen Intervallen Wartungsarbeit Alle Alle...
9 Wartung Wartungsarbeiten Gerät und Fernsteuerung reinigen 9.2.1 WARNUNG Feuer- und Explosionsgefahr bei Verwendung unsachgemäßer Reinigungsmit- tel. Teile nicht mit Benzin oder anderen Lösungsmitteln reinigen. ACHTUNG Eindringendes Wasser kann Motor oder elektrische Komponenten des Geräts beschädigen. Wasserstrahl nicht auf den Motor oder auf elektrische Bauteile richten. Keine Hochdruckreiniger oder chemische Reinigungsmittel verwenden.
Seite 78
9 Wartung Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Hintere Schutzhaube öffnen. 3. Gerät deaktivieren. Kraftstoff nachfüllen Pos. Bezeichnung Pos. Bezeichnung Maximum-Markierung Kraftstoffsieb Tankdeckel 1. Verschmutzungen im Bereich des Tankdeckels entfernen. 2. Tankdeckel des Kraftstofftanks abschrauben und abnehmen. 3.
9 Wartung Motorölstand prüfen und Motoröl nachfüllen 9.2.3 Pos. Bezeichnung Pos. Bezeichnung Deckel der Öleinfüllöffnung Markierung Ölmessstab Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Beide Schutzhauben öffnen. 3. Gerät deaktivieren. Motorölstand prüfen 1. Verschmutzungen im Bereich des Ölmessstabs entfernen. 2.
9 Wartung Motoröl nachfüllen 1. Verschmutzungen im Bereich der Öleinfüllöffnung entfernen. 2. Deckel der Öleinfüllöffnung abnehmen. 3. Bei Bedarf so lange Motoröl mit einem Trichter einfüllen, bis die obere Mar- kierung des Ölmessstabs erreicht ist (Ölspezifikation siehe Kapitel Techni- sche Daten). 4.
Seite 81
9 Wartung Vorbereitungen durchführen Hinweis: Ölwechsel bei lauwarmem Motor durchführen, damit das Öl vollständig auslau- fen kann. 1. Gerät gerade auf eine ebene Fläche stellen. 2. Beide Schutzhauben öffnen. 3. Gerät deaktivieren. 4. Zum Schutz des Bodens vor austretendem Öl Arbeitsfläche mit einer un- durchlässigen Folie auslegen.
9 Wartung 9.2.5 Luftfilter prüfen/reinigen/wechseln Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Hintere Schutzhaube öffnen. 3. Gerät deaktivieren. Luftfilter prüfen Pos. Bezeichnung Luftfilter Staubaustragventil Prüfen, ob die Schellen des Luftfilters fest sitzen und der Luftfilter unbeschä- digt ist.
Seite 83
9 Wartung Luftfiltereinsatz wechseln Pos. Bezeichnung Pos. Bezeichnung Luftfiltereinsatz Klemme (2 Stück) Gehäuseunterteil 1. Klemmen lösen und Gehäuseunterteil abnehmen. 2. Luftfiltereinsatz entnehmen. 3. Gehäuseunterteil reinigen. 4. Luftfiltereinsatz einsetzen. 5. Gehäuseunterteil aufsetzen und Klemmen schließen. 100_0202_mt_0004.fm...
9 Wartung 9.2.6 Kühlmittelstand prüfen und Kühlmittel nachfüllen Pos. Bezeichnung Pos. Bezeichnung Kühler Kühlmittel-Ausgleichsbehälter Deckel des Kühlmittel-Aus- Kühlerdeckel gleichsbehälters Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Beide Schutzhauben öffnen. 3. Gerät deaktivieren. 4. Gerät abkühlen lassen. Kühlmittelstand am Kühlmittel-Ausgleichsbehälter prüfen 1.
Seite 85
3. Prüfen, ob das Kühlmittel bis zur Oberkante der Einfüllöffnung reicht. Kühlmittel am Kühler nachfüllen Hinweis: Wenn das Gerät Kühlmittel verliert, Kühlsystem auf Undichtheit prüfen und Gerät vom Wacker Neuson Ansprechpartner reparieren lassen. 1. Bei Bedarf Kühlmittel bis zur Oberkante der Einfüllöffnung nachfüllen (Kühl- mittelspezifikation siehe Kapitel Technische Daten).
9 Wartung 9.2.7 Erregerölstand prüfen und Erregeröl nachfüllen Pos. Bezeichnung Pos. Bezeichnung Verschlussschraube mit Dich- Erregerölstand tring der Öleinfüllöffnung Verschlussschraube mit Dich- tring der Ölablassöffnung Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Hintere Schutzhaube öffnen. 3. Gerät deaktivieren. 4.
Seite 87
9 Wartung Erregerölstand prüfen Hinweis: Das Gerät hat zwei Erreger, daher müssen Sie den Erregerölstand im- mer an beiden Erregern prüfen. WARNUNG Heißes Erregeröl kann auslaufen und Verletzungen durch Verbrühung verursa- chen. Verschlussschraube des Erregers nicht öffnen, solange das Erregeröl heiß ist.
9 Wartung 9.2.8 Hydraulikölstand prüfen und Hydrauliköl nachfüllen Pos. Bezeichnung Deckel des Hydrauliktanks Ölschauglas Vorbereitungen durchführen 1. Gerät gerade auf eine ebene Fläche stellen. 2. Beide Schutzhauben öffnen. 3. Gerät deaktivieren. 4. Gerät abkühlen lassen. Hydraulikölstand prüfen Prüfen, ob das Hydrauliköl bis zur Mitte des Ölschauglases reicht. 100_0202_mt_0004.fm...
Seite 89
9 Wartung Hydrauliköl nachfüllen Hinweis: Wenn das Gerät Hydrauliköl verliert, Hydraulikleitungen auf Undicht- heit prüfen und Gerät vom Wacker Neuson Ansprechpartner reparie- ren lassen. WARNUNG Heißes Hydrauliköl kann Verletzungen durch Verbrühen verursachen. Deckel des Hydrauliktanks nicht öffnen, solange das Hydrauliköl heiß ist.
5. Störung gemäß den folgenden Tabellen beheben. 6. Gerät aktivieren. 7. Motor starten. 8. Prüfen, ob die Störung noch besteht. Wenn Sie die Störung mit der beschriebenen Abhilfe nicht beheben können, so wenden Sie sich an Ihren Wacker Neuson Ansprechpartner. Betriebsanleitung...
2. Gerät reparieren lassen. * Diagnosemenü lässt sich nicht Ein/Aus-Taster am Gerät nicht Ein/Aus-Taster am Gerät min- aufrufen. lange genug oder zu schwach destens 3 s ununterbrochen gedrückt. fest gedrückt halten. * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson Ansprechpartners durchführen. Betriebsanleitung...
Betrieb auf nicht weiter ver- den nicht weiter verdichtbar ist. dichtbarem Boden vermei- den. Verdichtungsleistung redu- zieren durch geringeres Aus- lenken der Steuerhebel der Fernsteuerung. Von Schnell- auf Langsam- Betrieb umschalten. * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson Ansprechpartners durchführen. Betriebsanleitung...
0 °C aufladen. Fernsteuerung schaltet sich Wenn kein Taster der Fernsteu- — aus. erung gedrückt wird, schaltet sich die Fernsteuerung nach 10 Minuten automatisch aus. * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson Ansprechpartners durchführen. Betriebsanleitung...
Kühlrippen in ausreichendem peratur leuchtet rot. verschmutzt. Abstand von innen nach außen mit Druckluft ausblasen. Kühlmittelstand ist zu niedrig. Kühlmittel nachfüllen. Kühlsystem ist undicht. Gerät reparieren lassen. * * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson Ansprechpartners durchführen. Betriebsanleitung...
Seite 95
DPU 130Le 10 Störungsbeseitigung Störungsanzeigen am Display Der letzte aufgetretene Fehler erscheint nach jedem Aktivieren des Geräts kurz- zeitig am Display. Wenn Sie den Fehler behoben haben, soll die Fehlermeldung im Diagnosemenü quittiert werden, da der Fehler für den weiteren Betrieb nicht mehr relevant ist.
Seite 96
10 Störungsbeseitigung DPU 130Le Fehler- Anzeige Ursache Abhilfe code Display Fehler Luftfiltersensor ist defekt. Gerät reparieren lassen. * Luftfilter Elektrische Verbindung des Elektrische Verbindung des Luftfiltersensors ist defekt. Luftfiltersensors prüfen lassen. * Abschaltung Öldruckschalter oder elektri- Gerät reparieren lassen. * Öldruckschalter...
Seite 97
DPU 130Le 10 Störungsbeseitigung Fehler- Anzeige Ursache Abhilfe code Display IR-Übertragung Sendekanal an der Fernsteue- Sendekanal zwischen Fernsteu- falsche Adresse rung ist falsch eingestellt. erung und Gerät abgleichen. Maschine Kühlmittelstand ist zu niedrig. Kühlmittel nachfüllen. Abkühlen... Motor ist überhitzt. Motor abkühlen lassen.
Seite 98
Gerät reparieren lassen. * Überlast sche Verbindung ist defekt. — Fehler Dekoder Elektrische Verbindung in der 1. Gerät mit Not-Aus-Schalter Elektrobox ist defekt. deaktivieren. 2. Gerät reparieren lassen. * * Lassen Sie diese Arbeiten vom Service Ihres Wacker Neuson Ansprechpartners durchführen. Betriebsanleitung...
DPU 130Le 10 Störungsbeseitigung 10.6 Störungen beseitigen 10.6.1 Fremdstart mit Spender-Batterie durchführen Wenn die Batterie des Geräts entladen ist und sich der Motor nicht mehr starten lässt, ist ein Fremdstart mit einer Spender-Batterie möglich. WARNUNG Explosionsgefahr durch Knallgas. Verletzungsgefahr durch herausspritzende Säure.
Seite 100
1. Fernsteuerung einschalten. 2. Gerät aktivieren. 3. Start-Taster der Fernsteuerung kurz drücken, bis der Motor startet. Wenn der Motor nicht startet, Wacker Neuson Ansprechpartner einschalten. 4. Motor einige Minuten laufen lassen. Starthilfekabel abklemmen 1. Klemmzange des schwarzen Starthilfekabels von der Masseverbindung des Geräts abklemmen.
11 Entsorgung 11 Entsorgung 11.1 Entsorgung von Batterien Für Kunden in EU-Ländern Das Gerät enthält eine oder mehrere Batterien bzw. Akkumulatoren (nachfol- gend einheitlich bezeichnet als "die Batterie"). Diese Batterie unterliegt der eu- ropäischen Richtlinie 2006/66/EG über (Alt)Batterien und (Alt)Akkumulatoren sowie den entsprechenden nationalen Gesetzen.
12 Zubehör DPU 130Le 12 Zubehör Für das Gerät wird ein reichhaltiges Zubehörprogramm angeboten. Über die einzelnen Zubehörartikel informieren Sie sich im Internet unter www.wackerneuson.com. 12.1 Akku Ein Ersatz-Akku ist besonders sinnvoll, wenn Sie das Gerät über einen längeren Zeitraum ohne Unterbrechung betreiben möchten.
14 Anhang DPU 130Le 14 Anhang 14.1 Displaytexte Wenn Sie die Displaysprache im Konfigurationsmenü auf Zahlencodedarstel- lung eingestellt haben, können Sie der folgenden Tabelle die Bedeutung der un- terschiedlichen Zahlencodes entnehmen: Code Bezeichnung Code Bezeichnung Selbsttest Warmlauf … IR-Adresse Startfehler...
