Montage

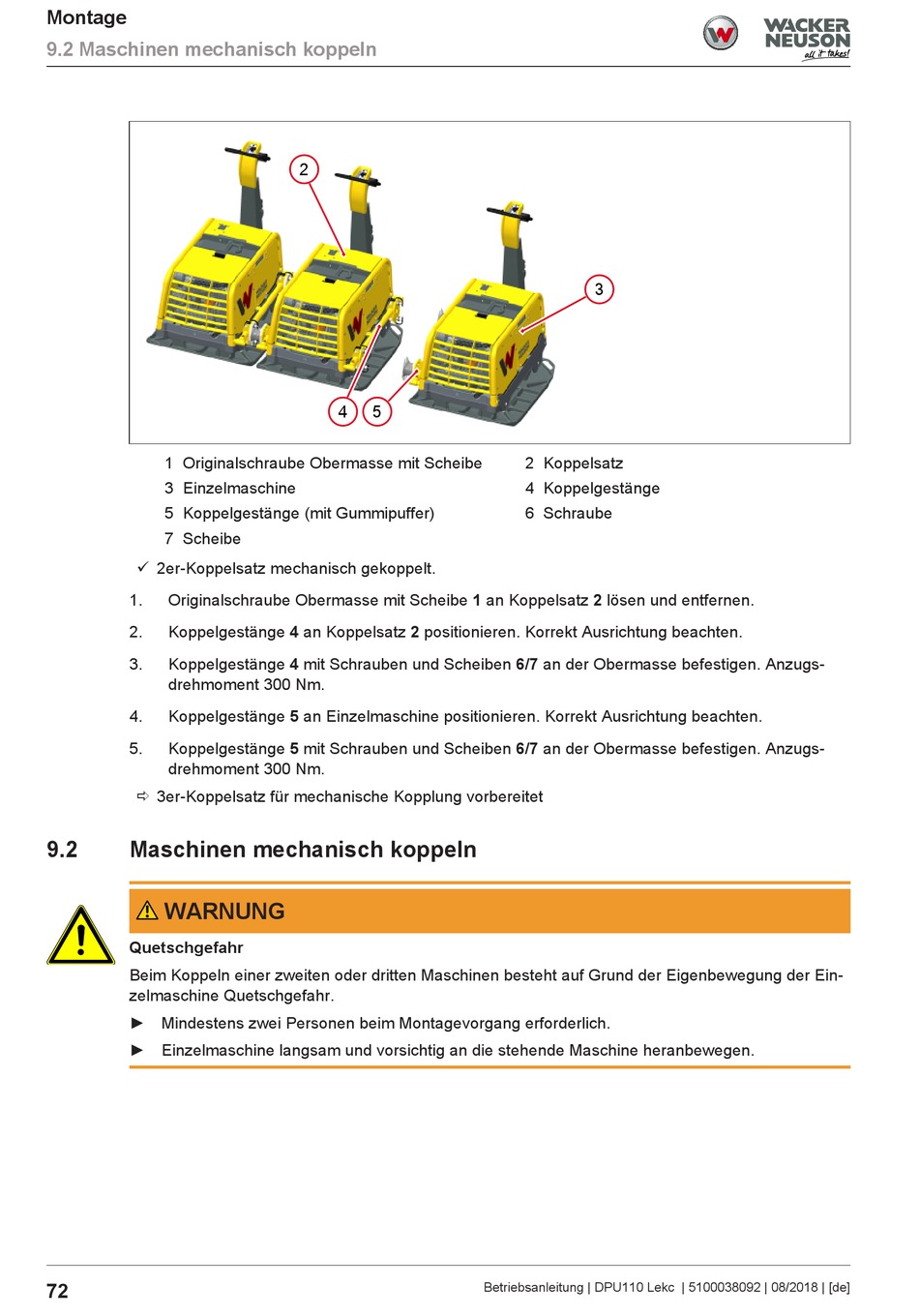

9.2 Maschinen mechanisch koppeln

1 Originalschraube Obermasse mit Scheibe
3 Einzelmaschine
5 Koppelgestänge (mit Gummipuffer)
7 Scheibe
ü 2er-Koppelsatz mechanisch gekoppelt.
1. Originalschraube Obermasse mit Scheibe 1 an Koppelsatz 2 lösen und entfernen.
2. Koppelgestänge 4 an Koppelsatz 2 positionieren. Korrekt Ausrichtung beachten.
3. Koppelgestänge 4 mit Schrauben und Scheiben 6/7 an der Obermasse befestigen. Anzugs-
drehmoment 300 Nm.
4. Koppelgestänge 5 an Einzelmaschine positionieren. Korrekt Ausrichtung beachten.
5. Koppelgestänge 5 mit Schrauben und Scheiben 6/7 an der Obermasse befestigen. Anzugs-
drehmoment 300 Nm.
ð 3er-Koppelsatz für mechanische Kopplung vorbereitet
9.2 Maschinen mechanisch koppeln
WARNUNG
Quetschgefahr
Beim Koppeln einer zweiten oder dritten Maschinen besteht auf Grund der Eigenbewegung der Ein-
zelmaschine Quetschgefahr.
► Mindestens zwei Personen beim Montagevorgang erforderlich.
► Einzelmaschine langsam und vorsichtig an die stehende Maschine heranbewegen.
72
2
4 5
3
2 Koppelsatz
4 Koppelgestänge
6 Schraube
Betriebsanleitung | DPU110 Lekc | 5100038092 | 08/2018 | [de]
