Information
Zur Verbesserung der Qualität des GPS- und GSM-Signals im Außenbereich montieren.
Das Telematik - Modul in der mittleren Maschine des 3er-Koppelsatzes montieren. Erfolgt die Mon-
tage in einer anderen Maschine zeigen die Positionsdaten einen Versatz auf von ca. 1 m (beim 3er-
Koppelsatz) oder 0,5 m beim 2-er Koppelsatz. Bei längeren Stillstandzeiten der Maschine das Tele-
matik - Modul abstecken.
2
1

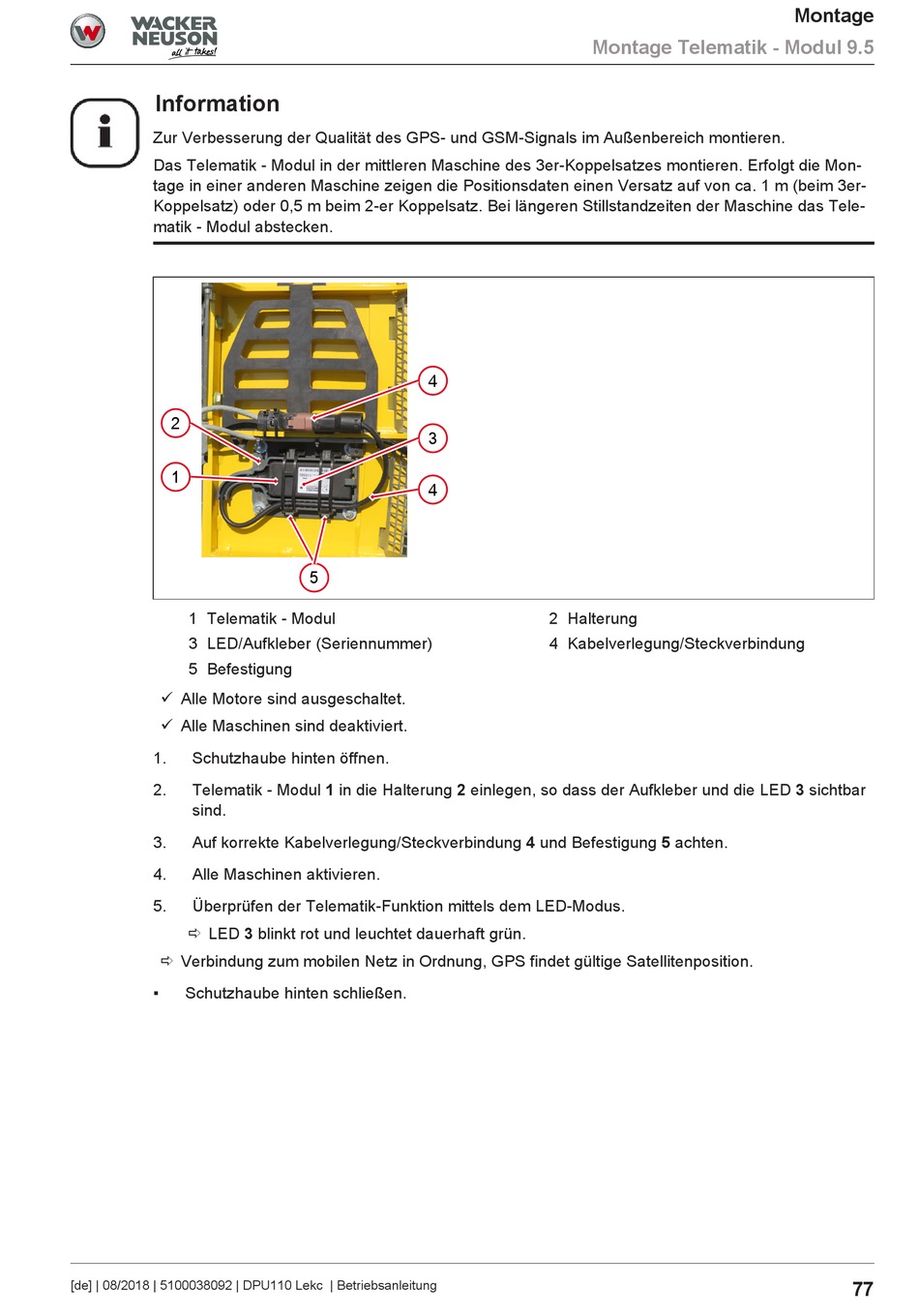

1 Telematik - Modul
3 LED/Aufkleber (Seriennummer)
5 Befestigung
ü Alle Motore sind ausgeschaltet.
ü Alle Maschinen sind deaktiviert.
1.
Schutzhaube hinten öffnen.
2.
Telematik - Modul 1 in die Halterung 2 einlegen, so dass der Aufkleber und die LED 3 sichtbar
sind.
3.
Auf korrekte Kabelverlegung/Steckverbindung 4 und Befestigung 5 achten.
4.
Alle Maschinen aktivieren.
5.
Überprüfen der Telematik-Funktion mittels dem LED-Modus.
ð LED 3 blinkt rot und leuchtet dauerhaft grün.
ð Verbindung zum mobilen Netz in Ordnung, GPS findet gültige Satellitenposition.
▪
Schutzhaube hinten schließen.
[de] | 08/2018 | 5100038092 | DPU110 Lekc | Betriebsanleitung
4
3
4
5
Montage Telematik - Modul 9.5
2 Halterung
4 Kabelverlegung/Steckverbindung
Montage
77
