4.7.2
Änderung der Drehrichtung
Die Sicherheitshinweise der vorangegangenen Abschnitte müssen beachten werden!
Die Drehrichtung darf nur von einer Person mit entsprechender Fachkenntnis geändert werden.
Bei falscher Drehrichtung ist eine Drehrichtungsänderung durch Vertauschen zweier Phasen des Netzkabels in
der Steuerung vorzunehmen. Anschließend muss die Drehrichtung erneut geprüft werden
HINWEIS
Das Drehrichtungsmessgerät überwacht die Drehrichtung der Netzstromversorgung
oder die des Notstromgenerators
4.8
Anschluss der Dichtungsüberwachung
Um die Dichtungsüberwachung in eine bauseits erstellte Steuerung der Pumpe zu integrieren, muss ein ABS
DI-Modul verwendet und entsprechend dem Verdrahtungsplan angeschlossen werden.
HINWEIS
DI-Module sind für Spannungen von 110V, 220V, 380V und 440V erhältlich. DI-Module
gehören nicht zum serienmäßigen Lieferumfang.

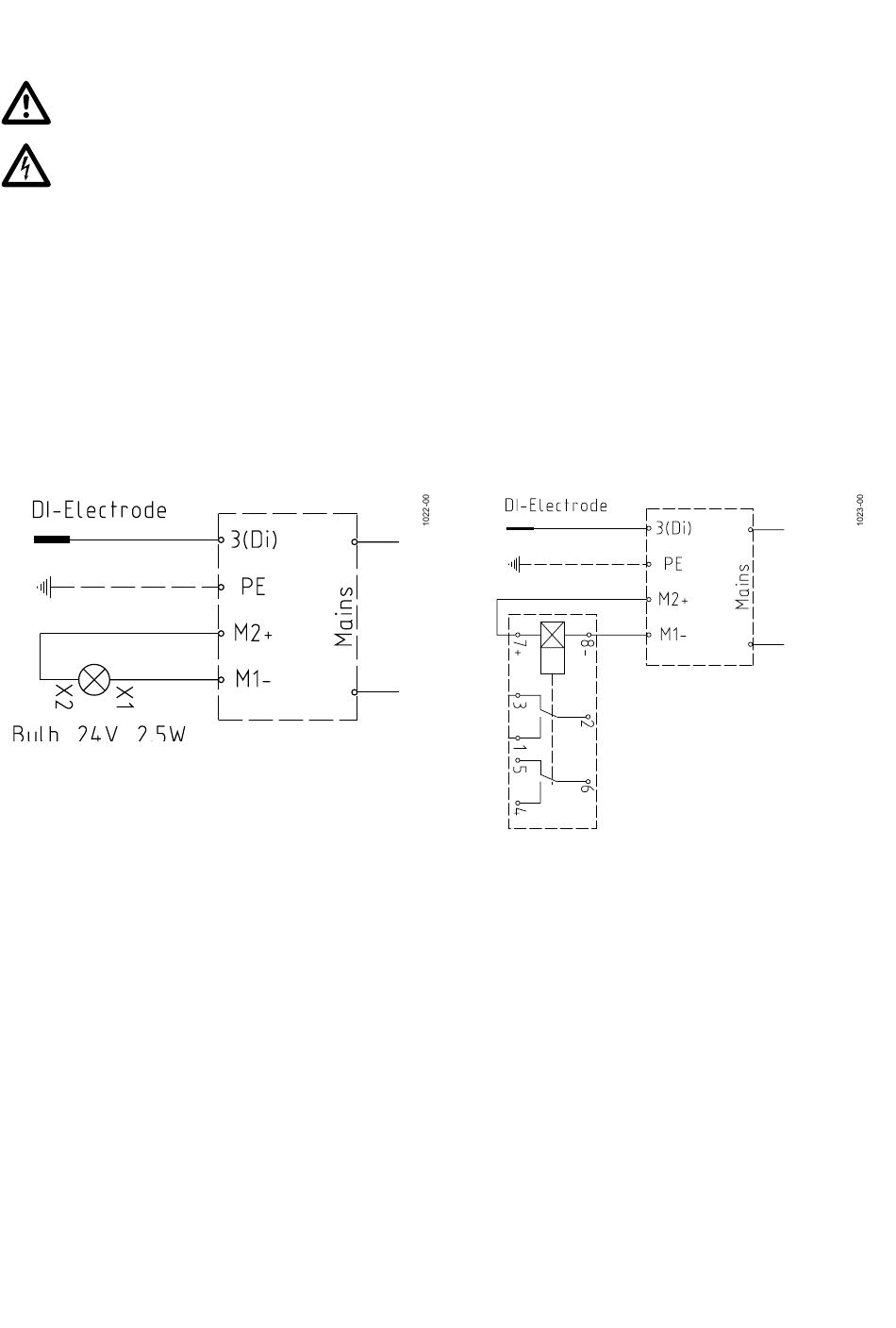

Abb. 12 DI-Modul (Verbindung über Neonröhre)
ACHTUNG
Max. Relaiskontaktstrom: 2 Ampere
10
Abb. 13 DI-Modul mit Relais für Einzelsignalgebung
