Schaltplan
Legende
U1, V1, W1
=
PE
=
Gr/Gel
=
Di
=
4.7.1
Überprüfung der Drehrichtung
Die Sicherheitshinweise der vorangegangenen Abschnitte müssen beachten werden!
Bei Drehstrompumpen muss vor der ersten Inbetriebnahme und auch an jedem neuen Einsatzort von einer
Person mit entsprechender Fachkenntnis die Drehrichtung überprüft werden.
Bei der Überprüfung der Drehrichtung muss das Aggregat so gesichert werden, dass durch das sich
drehende Laufrad bzw. den entstehenden Luftstrom keine Personen gefährdet werden. Nicht in den
Ansaugteil der Pumpe greifen!
Die Drehrichtung darf nur von einer Person mit entsprechender Fachkenntnis geändert werden.
Bei der Überprüfung der Drehrichtung und beim Einschalten der Pumpe auf den ANLAUFRUCK
achten. Dieser kann sehr heftig sein
ACHTUNG
Die Drehrichtung ist korrekt,
wenn sich das Propeller beim
Blick von oben auf die Pumpe im
Uhrzeigersinn dreht
HINWEIS
Falls mehrere Aggregate an eine Steuerung angeschlossen sind, muss jedes einzeln
überprüft werden.
ACHTUNG
Das Netzkabel muss so an der Steuerung angeschlossen sein, dass die Pumpe im
Uhrzeigersinn dreht. Wenn die Kabel entsprechend dem Verdrahtungsplan und der
Kabelbezeichnungen angeschlossen wurden, ist die Drehrichtung korrekt.
Spannungsführend
Erde
Grün/Gelb
Dichtungsüberwachung

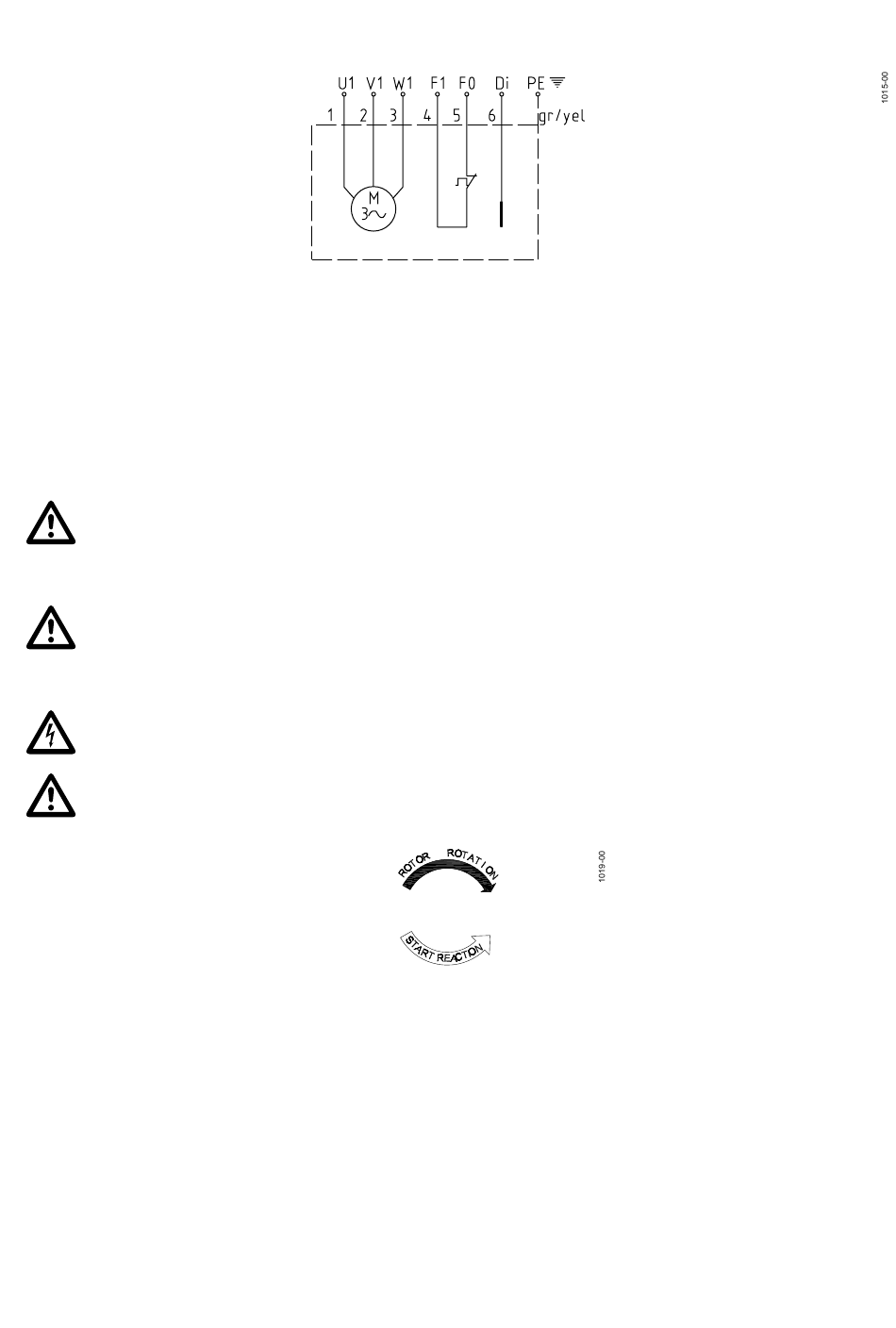

Abb. 11 Rotordrehrichtung
Abb. 10 Schaltplan
F1/FO
S
R
C
=
Thermofühler
=
Start
=
Lauf
=
Neutral (üblich)
ACHTUNG
Der Anlaufruck erfolgt gegen den
Uhrzeigersinn
