Positionieren Sie die Halterung (5) auf dem Flansch und bestimmen Sie die Endposition. Bohren und schneiden
Sie zwei M12-Löcher in den flansch. Halterung (5) wieder am flansch ansetzen und mit Zylinderschrauben (6)
und Unterlegscheiben fest anziehen.
Position des Rohrspanners (1) senkrecht über der Halterung (5) festlegen und mit Dübeln (3) befestigen.
Schrauben (2) noch nicht festziehen.
Führungsrohr (4) neben dem Aufnahmekonus auf der Halterung (5) aufsetzen und endgültige
Führungsrohrlänge festlegen. Die Messung erfolgt bis zur oberen Kante des Konus am Rohrspanner (1).
Führungsrohr (4) auf entsprechende Länge kürzen und auf den Konus der Halterung (5) aufsetzen.
Rohrspanner (1) nach oben in das Führungsrohr (4) drücken, so dass kein Spiel in senkrechter Richtung
besteht. Sechskantschrauben (2) und Federringe festziehen.
4.3
Ein- und Ausbau der Rezirkulationspumpe
Das Hebegeschirr muss ausreichend für das Gewicht der Rezirkulationspumpe bemessen sein.
Die geltenden Sicherheitsvorschriften sowie die allgemein anerkannten Regeln der Technik
sind zu beachten.
4.4
Ablassen der Rezirkulationspumpe am Führungsrohr
Rezirkulationspumpe mit dem Führungsstück gemäß nachstehender Zeichnung am Führungsrohr einhängen
und bis zum Einkuppeln herablassen, dabei das Motoranschlusskabel nachführen.
Um sicherzustellen, dass sich die RCP ausreichend neigt, um sich korrekt auf das Führungsrohr abzusenken,
muss der Winkel der Pumpe, der vom Lasthaken beim Anheben durch das Hebezeug gebildet wird, vor dem
Absenken geprüft werden. Heben Sie dazu zuerst die auf einer horizontalen Oberfläche stehende Pumpe an
und stellen Sie sicher, dass sich das hintere Ende der Befestigungshalterung in einem Abstand von 2-4 cm zum
Boden befindet, bevor sich das vordere Ende zu heben beginnt (siehe Bild 7).
6

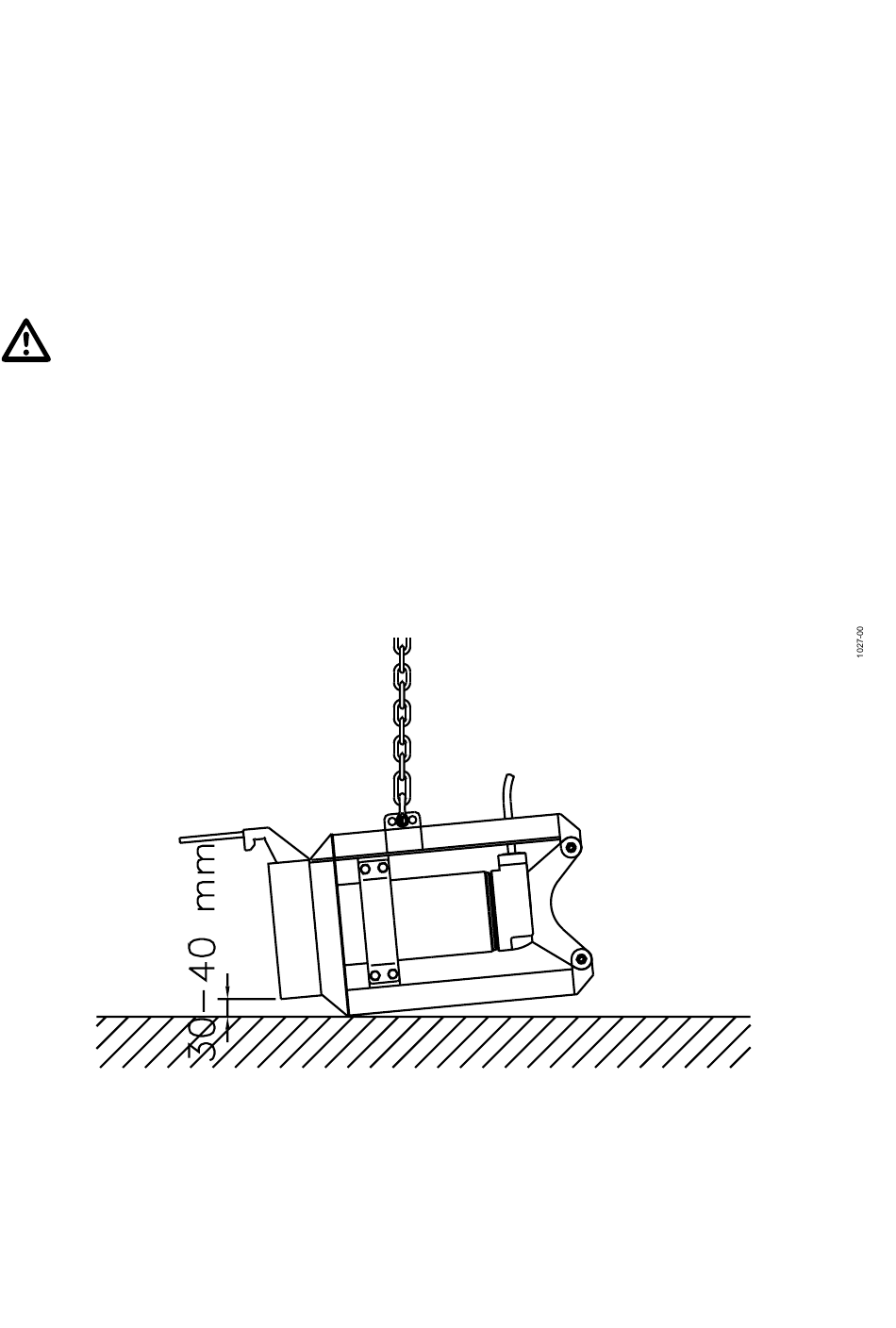

Abb. 7: Prüfung des Installationswinkels der Pumpe
