1. Verwendete Symbole
Warnung
Die Nichtbeachtung dieser Sicherheitshin-
weise kann zu Personenschäden führen.
Warnung
Die Nichtbeachtung dieser Sicherheitshin-
weise kann zum elektrischen Schlag füh-
ren, der schwere Personenschäden oder
den Tod zur Folge haben kann.
Warnung
Befolgen Sie diese Sicherheitshinweise
bei explosionsgeschützten Pumpen. Wir
empfehlen, diese Sicherheitshinweise
auch bei Standardpumpen zu befolgen.
Die Nichtbeachtung dieser Sicherheitshin-
Achtung
weise kann Fehlfunktionen oder Sach-
schäden zur Folge haben.
Hinweise oder Anweisungen, die die Arbeit
Hinweis
erleichtern und einen sicheren Betrieb
gewährleisten.
2. Allgemeine Beschreibung
Die vorliegende Betriebsanleitung enthält Anweisun-
gen zur Installation, zum Betrieb und zur Wartung
der tauchbaren AUTO
ADAPT
Schmutzwasserpumpen DP und EF von Grundfos,
die mit Motoren von 0,6 bis 2,6 kW ausgestattet sind.
Die mobilen Grundfos AUTO
DP und EF sind zum Fördern von häuslichem und
industriellem Sicker- und Abwasser bestimmt.
Die Pumpen sind in zwei Ausführungen erhältlich:
•
Entwässerungspumpen DP 10.50 und DP 10.65
mit halboffenem Laufrad
•
Schmutzwasserpumpe EF 30.50 mit halboffenem
Laufrad.
Die Pumpen können entweder an einem automati-
schen Kupplungssystem installiert oder freistehend
auf dem Schachtboden aufgestellt werden.
Warnung
Sondervorschriften für die sichere Verwen-
dung der AUTO
DP und EF in Ex-Ausführung:
•
Zum Austausch verwendete Schrauben
müssen der Werkstoffklasse A2-70
oder besser gemäß EN/ISO 3506-1
entsprechen.
•
Der Übertemperaturschutz in den Sta-
torwicklungen hat eine Nennauslöse-
temperatur von 150 °C und muss eine
Trennung von der Stromversorgung
garantieren. Die Stromversorgung
muss manuell zurückgesetzt werden.
-Entwässerungs- und -
-Pumpen vom Typ
ADAPT
-Pumpen vom Typ
ADAPT

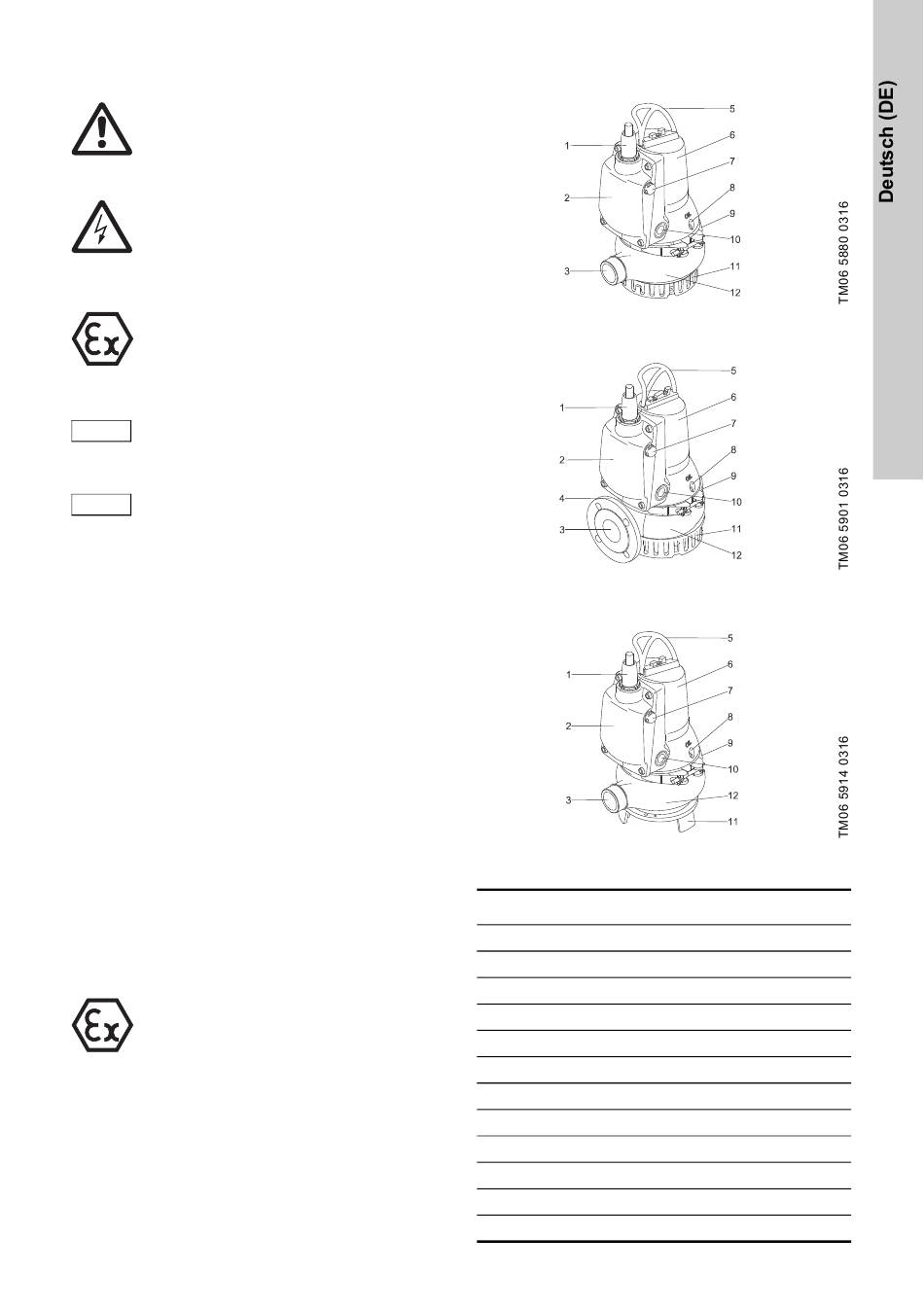

2.1 Produktabbildungen
Abb. 1
Pumpe vom Typ DP 10.50 AUTO
Abb. 2
Pumpe vom Typ DP 10.65 AUTO
Abb. 3
Pumpe vom Typ EF 30.50 AUTO
Pos.
Beschreibung
1
Kabelstecker
2
Elektronische Einheit
3
Druckstutzen
4
Druckflansch DN 65, PN 10
5
Hebebügel
6
Statorgehäuse
7
Niveausensor
8
Ölschraube
9
Spannband
10
Trockenlaufsensoren
11
Pumpenfuß
12
Pumpengehäuse
ADAPT
ADAPT
ADAPT
