Thomashilfen Hercules Prime Gebrauchsanweisung
Reha-autositz
Verwandte Anleitungen für Thomashilfen Hercules Prime
Inhaltszusammenfassung für Thomashilfen Hercules Prime

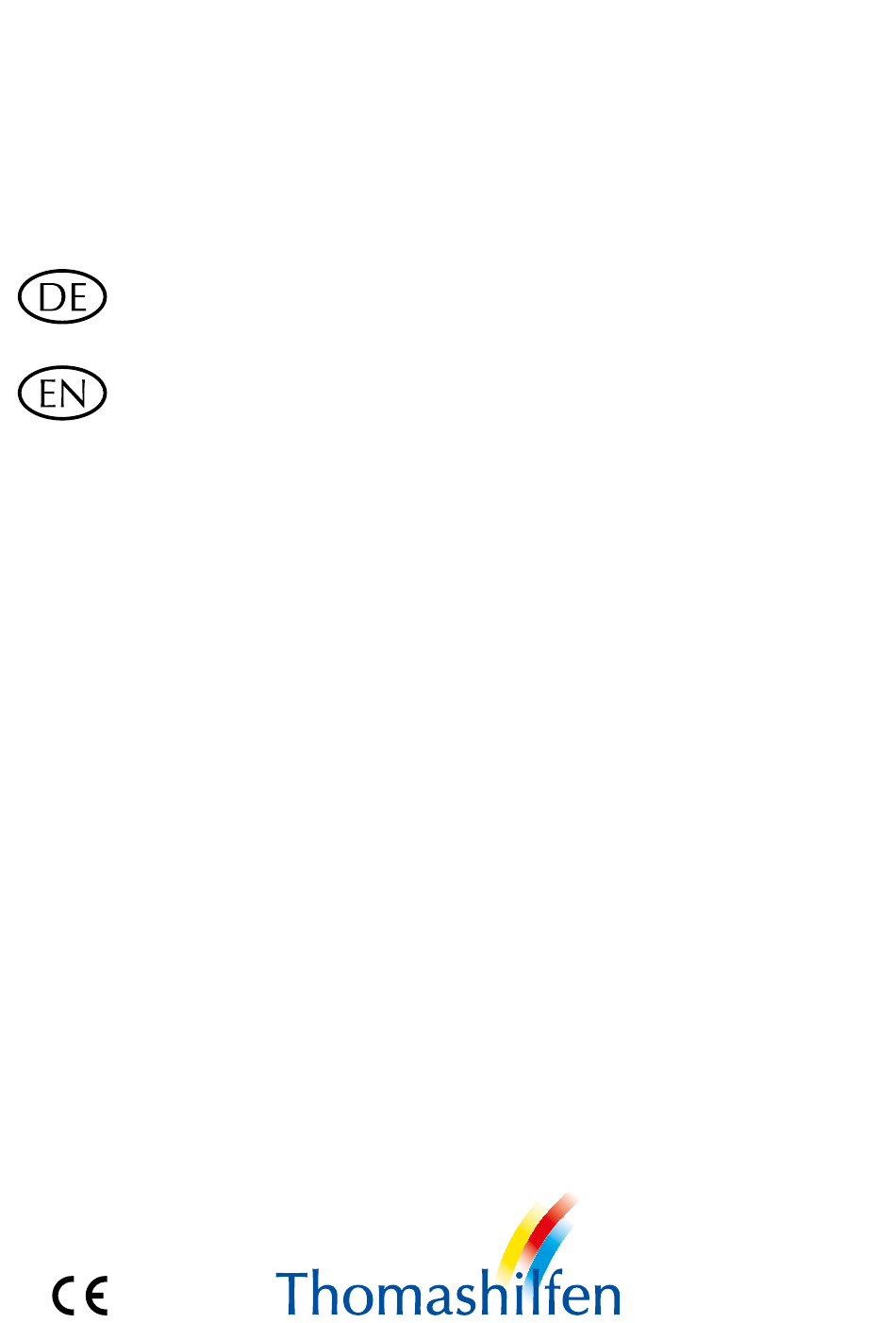

- Seite 1 Hercules Prime Gebrauchsanweisung – Reha-Autositz Hercules Prime Instructions for Use – Rehab Car Seat Hercules Prime...
-
Seite 12: Inhaltsverzeichnis
Gebrauchsanweisung – Hercules Prime Sehr geehrte Kundin, sehr geehrter Kunde, Sie haben sich für unser Produkt entschieden und wir möchten uns für das entgegen- gebrachte Vertrauen bedanken. Damit die Handhabung Ihres neuen Produktes für Sie und den Nutzer sicher, praktisch und komfortabel ist, lesen Sie bitte zuerst diese Gebrauchsanweisung. - Seite 13 Gebrauchsanweisung – Hercules Prime – Reinigung, Pflegehinweise und Desinfektion im Alltag ....– Wartung und Inspektion durch den Fachhandel / Wartungsplan ..
-
Seite 14: Kennzeichnungen / Modellidentifikation
Gebrauchsanweisung – Hercules Prime Kennzeichnungen / Modellidentifikation Aufkleber Bedeutung Thomas Hilfen für Körperbehinderte GmbH & Co. Medico KG Barcode-Label Walkmühlenstraße 1 - 27432 Bremervörde - Germany Hercules Prime Position am Produkt (Abb. 1) - Hersteller 9800004600000 - Produktname 2022-03-11 - Artikelnummer... -
Seite 15: Gurtführung
Gebrauchsanweisung – Hercules Prime Gurtführung Hercules Prime Position am Produkt (Abb. 3) Hinweis auf die Gurtführung: Gurtführung / Belt guide • Schultergurte (Rückenplatte oben) • Beckengurte (Rückenplatte unten) • Schrittgurt (Sitzplatte) 2024-03... -
Seite 16: Allgemeine Hinweise / Sicherheitshinweise
• Lesen Sie sich vor Erstgebrauch die Gebrauchsanweisung sorgfältig durch oder las- sen Sie sich diese bei Leseschwierigkeiten vorlesen. Sollte die Gebrauchsanweisung fehlen, können Sie sich diese auf www.thomashilfen.de herunterladen. Die Inhalte der digitalen Gebrauchsanweisung können vergrößert dargestellt werden. • Prüfen Sie die Verpackung auf Transportschäden und ob das Produkt in einwand- freiem Zustand ist. - Seite 17 Gebrauchsanweisung – Hercules Prime • Heben Sie das Produkt nur an fest verschweißten oder verschraubten Bauteilen an. • Verwenden Sie niemals die Gurte des Sitzes, um den Sitz anzuheben oder zu tragen. • Kontrollieren Sie vor jedem Einsatz, ob alle Muttern, Bolzen und Schrauben fest angezogen sind.
-
Seite 18: Zweckbestimmung
Gebrauchsanweisung – Hercules Prime Zweckbestimmung Bestimmungsgemäße Verwendung / Anwendungsbereiche Der Reha-Autositz Hercules Prime ist ein Medizinprodukt der Klasse 1. Er ist konzipiert für die behindertengerechte Beförderung und zur Einhaltung einer gesicherten Sitzposition des Nutzers mit einem Körpergewicht von bis zu 80 kg in Kraftfahrzeugen. -
Seite 19: Produktbeschreibung
Gebrauchsanweisung – Hercules Prime Produktbeschreibung Lieferumfang Ihr Produkt wird in der Grundausstattung vormontiert geliefert. Das eventuell mitbe- stellte Zubehör liegt dem Produkt bei und muss nachträglich montiert werden. Dem Produkt liegt eine Gebrauchsanweisung bei. Zur Aufbewahrung Ihrer Gebrauchsanweisung befindet sich hinten am Rücken des Produktes eine Plastiktasche. -
Seite 20: Gebrauchsschulung
Gebrauchsanweisung – Hercules Prime Einbau im Fahrzeug Hercules Prime wird an gewünschter Position auf dem Autositz platziert. Die Rü- ckenlehne des Hercules Prime wird stufenlos an den Rückenwinkel des Autositzes angepasst. Der 3-Punkt-Sicherheitsgurt wird zuerst durch die obere rote Gurtführung geführt (Abb. 4), dann durch die im Beckenbereich befindlichen Gurtführungen... -
Seite 21: Einstellung Rückenhöhe
Rückenpolster (Abb. 25 B) an der Rückseite der Rückenplatten. Einstellung Rückenwinkel Nutzen Sie die roten Exzenterhebel an beiden Seites des Hercules Prime Sitzes, um den Rücken des Sitzes an die Rückenlehne des Fahrzeugsitzes anzupassen. (Abb. 8) Achten Sie darauf, dass der Positionierungs-Sitz vollflächig Kontakt mit dem Fahr- zeugsitz hat. -
Seite 22: Einstellung Sitztiefe
Der Schrittgurt kann in zwei Positionen auf der Sitzfläche genutzt werden. Lösen Sie den Gurtverschluss und entfernen Sie das Gurtschildpolster und das Sitzpolster von der Sitzplatte. (Abb. 17) Legen Sie den Hercules Prime Sitz am besten auf die Rü- ckenplatte, und lösen Sie die Verschraubung der Sitztiefe. Die zwei Schrauben sind von unten erreichbar. - Seite 23 Gebrauchsanweisung – Hercules Prime 5-Punkt-Positionierungsgurt Bitte beachten Sie: Der 5-Punkt-Positionierungsgurt dient der Positionierung des Nut- zers im Sitz und schützt ihn nicht bei einem Unfall. Zur Sicherung des Nutzers im Sitz muss immer der im Auto vorhandene 3-Punkt-Sicherheitsgurt genutzt werden.
-
Seite 24: Zubehör
Gebrauchsanweisung – Hercules Prime Polstersätze und Begurtung Rückenpolster Der Polstersatz „Rücken“ besteht aus 4 Teilen. (Abb. 25) A = Kopfpolster B = Rückenpolster C = 2x Seitenabdeckung Sitzpolster Der Polstersatz „Sitz“ besteht aus 4 Teilen. (Abb. 26) D = Sitzpolster E = 2x Beckenpolster... - Seite 25 Fläche aufliegen. Kissen für Funktionsplatte Legen Sie das Kissen für Funktionsplatten unter den Hercules Prime Sitz auf den Fahr- zeugsitz. (Abb. 30) Es dient dem Ausgleich der Form des Fahrzeugsitzes. Bei einigen Fahrzeugsitz-Modellen besteht wenig direkte Auflagefläche für den Hercules Prime, was besonders beim Drehen zu Beschädigungen des Fahrzeugsitzes führen kann.
- Seite 26 Gebrauchsanweisung – Hercules Prime • „Montagesatz A“ wird benötigt, wenn der Sitz zuvor OHNE eine Drehfunktion ausgestattet war. • „Montagesatz B“ wird benötigt, wenn der Sitz zuvor MIT Drehfunktion ausgestattet war. • „Montagesatz C“ wird IMMER benötigt. Den nicht benötigten Montagesatz („A“ oder “B“) können Sie zur Seite legen.
- Seite 27 Achten Sie darauf, dass die Exzenterhebel nach der Einstellung nach unten zeigen. (Abb. 47) Wählen Sie die Höhe der unteren Querverbindung so, dass sie den Hercules Prime Sitz sicher im Fußraum des Fahrzeugs abstützt. Die Höhe kann über die seitlichen Schrauben angepasst werden.
- Seite 28 Achten Sie darauf, dass die Exzenterhebel nach der Einstellung nach unten zeigen. (Abb. 47) Wählen Sie die Höhe der unteren Querverbindung so, dass sie den Hercules Prime Sitz sicher im Fußraum des Fahrzeugs abstützt. Die Höhe kann über die seitlichen Schrauben angepasst werden.
- Seite 29 Kontakt zur Rückenlehne des Fahrzeugs haben. Markieren Sie die gewünschte Position am Übergang von Stabilisierungsbügel und Aufnahme unter der Sitzplatte. Nehmen Sie den Hercules Prime wieder aus dem Fahrzeug und fixieren Sie den Stabi- lisierungsbügel an der markierten Stelle.
-
Seite 30: Technische Daten
Gebrauchsanweisung – Hercules Prime Technische Daten Hercules Prime Sitztiefe 40 - 46 cm Sitzbreite 38 cm Rückenhöhe (Sitz innen) 63 - 76 cm Rückenbreite (Sitz) 45 cm Schulterhöhe (Gurtführung) 38 - 60 cm Schulterbreite mit Schulterführung 42 - 51 cm Rückenwinkel (max.) -
Seite 31: Reinigung, Instandhaltung Und Reparatur
Gebrauchsanweisung – Hercules Prime Reinigung, Instandhaltung und Reparatur Reinigung, Pflegehinweise und Desinfektion im Alltag Polster Die Polster sind mit wenigen Handgriffen leicht abzunehmen und können separat ge- waschen werden. Sie bestehen aus einem Stoffbezug und ggf. Einlegern aus Schaum- stoff. Prüfen Sie, ob das Polster einen Reißverschluss oder Klettverschluss hat. Wenn ja, öffnen Sie das Polster und entnehmen Sie vor dem Waschen ggf. -
Seite 32: Wartung Und Inspektion Durch Den Fachhandel / Wartungsplan
Gebrauchsanweisung – Hercules Prime Wartung und Inspektion durch den Fachhandel Vorbereitung Eine Gebrauchsanweisung muss dem Produkt beiliegen. Sollte keine vorhanden sein, fordern Sie diese beim Hersteller an. Machen Sie sich mit den Funktionen des Pro- duktes vertraut. Sollten Sie das Produkt nicht kennen, lesen Sie vor der Prüfung die Gebrauchsanweisung. -
Seite 33: Ersatzteile
Ersatzteile Für Reparaturen dürfen ausschließlich Original-Ersatzteile verwendet werden. Eine Auflistung der Ersatzteile finden Sie auf www.thomashilfen.de im Internet. Zum Erhalt der richtigen Ersatzteile bzw. für mögliche technische Rückrufe benötigen wir grund- sätzlich die Angabe der Seriennummer / UDI-PI und die genaue UDI-DI. -
Seite 34: Nutzungsdauer / Lebensdauer
Gebrauchsanweisung – Hercules Prime Nutzungsdauer Das Produkt hat eine Nutzungsdauer von bis zu 6 Jahren bei fachgerechter und regelmäßiger Wartung auf Grundlage der Herstellerangaben. Das Produkt kann über diesen Zeitraum hinaus verwendet werden, wenn es sich in einem sicheren und tech- nisch einwandfreien Zustand befindet. - Seite 35 Gebrauchsanweisung – Hercules Prime 2024-03...
- Seite 60 Thomas Hilfen für Körperbehinderte GmbH & Co. Medico KG Walkmühlenstraße 1 · 27432 Bremervörde · Germany Phone: +49 (0) 4761 8860 · Fax: +49 (0) 4761 886-19 E-Mail: info@thomashilfen.de · www.thomashilfen.de...
