ifm Basis-Gerätehandbuch AS-i ControllerE M4 Target V15
Funktion

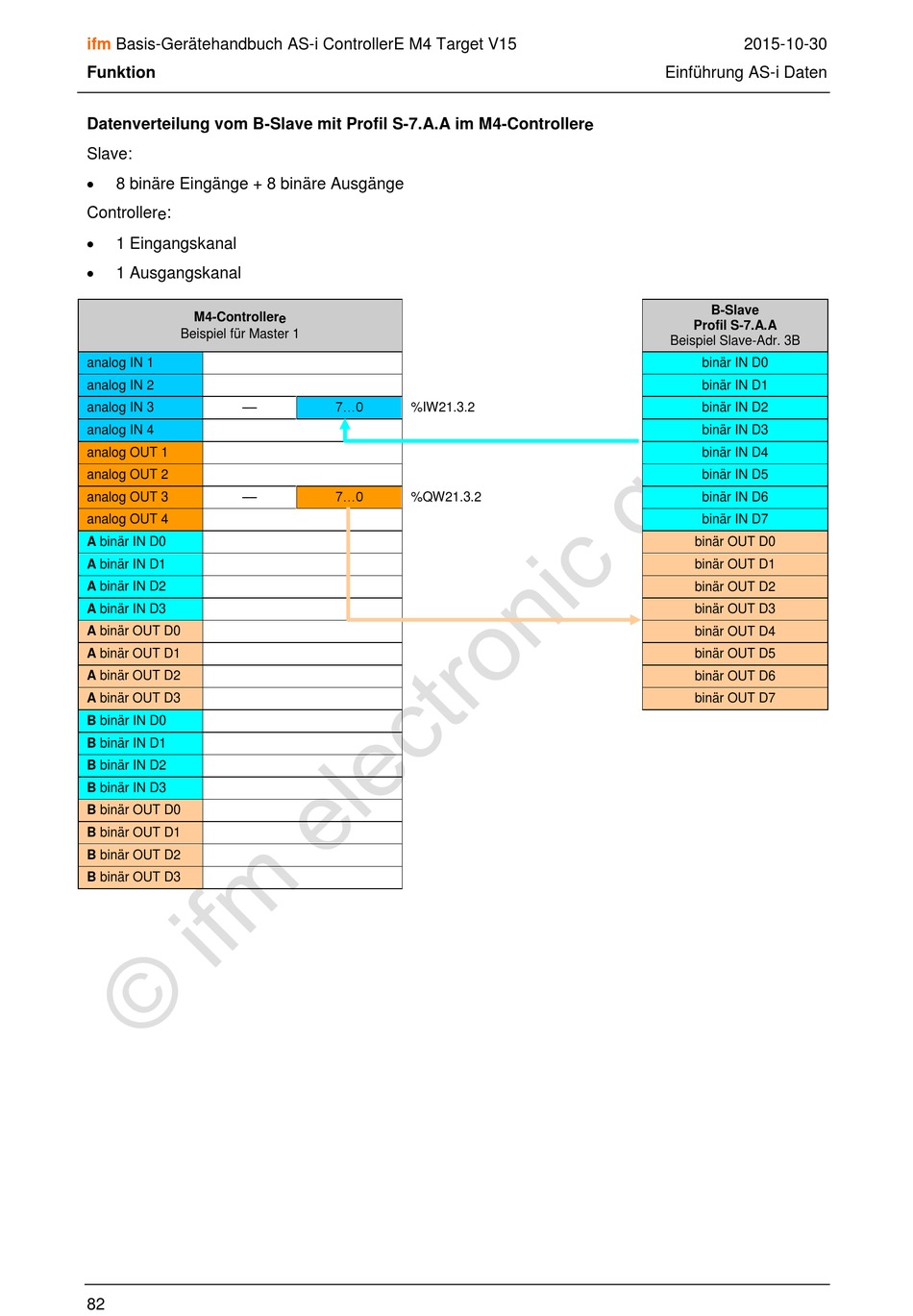

Datenverteilung vom B-Slave mit Profil S-7.A.A im M4-Controller e

Slave:

8 binäre Eingänge + 8 binäre Ausgänge
Controller e :

1 Eingangskanal

1 Ausgangskanal
M4-Controller e
Beispiel für Master 1
analog IN 1
analog IN 2
––
analog IN 3
analog IN 4
analog OUT 1
analog OUT 2
––
analog OUT 3
analog OUT 4
A binär IN D0
A binär IN D1
A binär IN D2
A binär IN D3
A binär OUT D0
A binär OUT D1
A binär OUT D2
A binär OUT D3
B binär IN D0
B binär IN D1
B binär IN D2
B binär IN D3
B binär OUT D0
B binär OUT D1
B binär OUT D2
B binär OUT D3
82
7...0
%IW21.3.2
7...0
%QW21.3.2
2015-10-30
Einführung AS-i Daten
B-Slave
Profil S-7.A.A
Beispiel Slave-Adr. 3B
binär IN D0
binär IN D1
binär IN D2
binär IN D3
binär IN D4
binär IN D5
binär IN D6
binär IN D7
binär OUT D0
binär OUT D1
binär OUT D2
binär OUT D3
binär OUT D4
binär OUT D5
binär OUT D6
binär OUT D7
