Originalbetriebsanleitung
DE
AS-i Sicherheitsmonitor
AC031S / AC032S

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für IFM Electronic AS interfoce AC031S

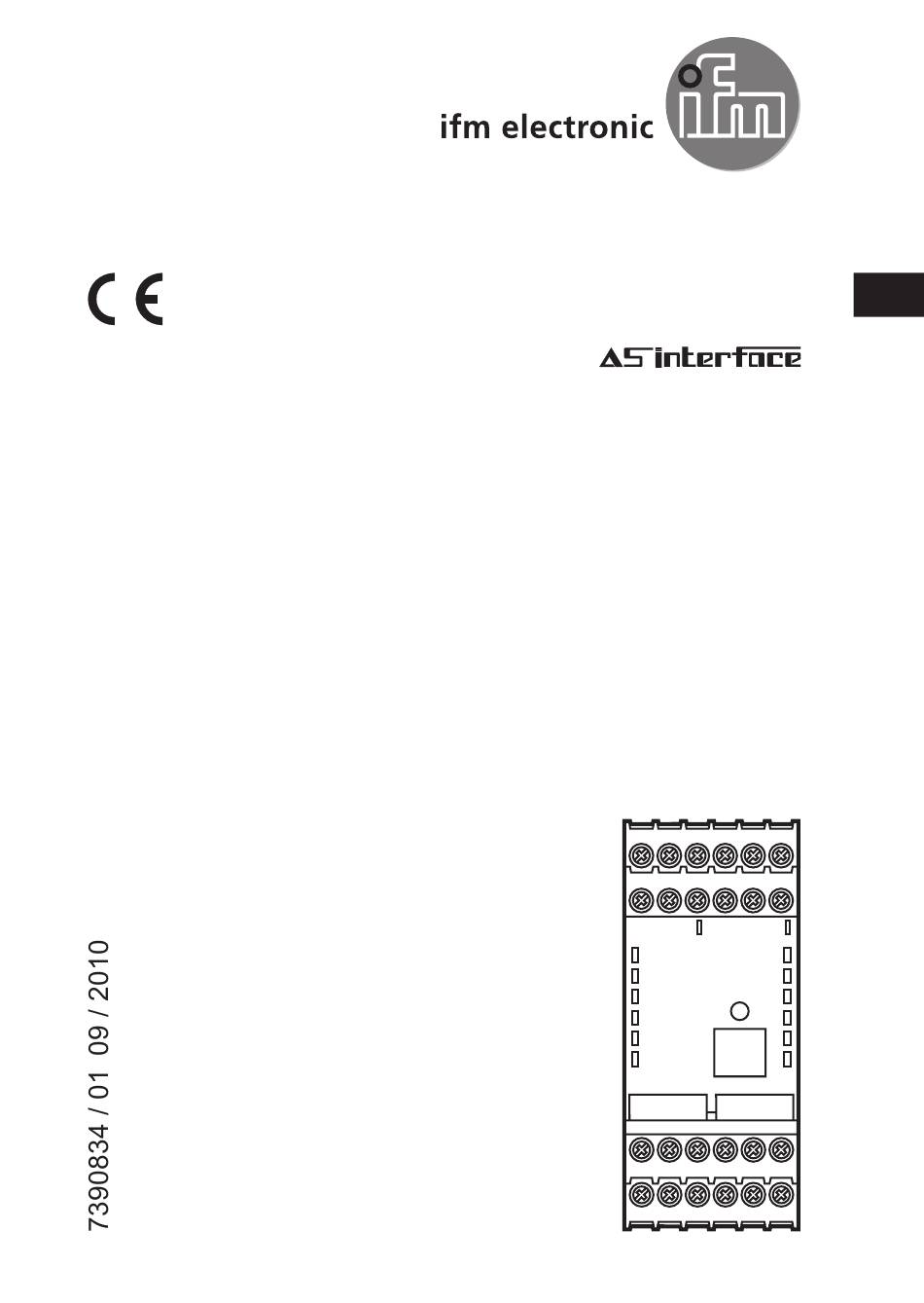

  • Seite 1 Originalbetriebsanleitung AS-i Sicherheitsmonitor AC031S / AC032S...
  • Seite 2: Inhaltsverzeichnis

    Inhalt Sicherheitshinweise �������������������������������������������������������������������������������������������������3 Anwendungsbereiche �������������������������������������������������������������������������������������������4 Funktionsbeschreibung und Anschlusshinweise ��������������������������������������������������4 Bedien- und Anzeigeelemente���������������������������������������������������������������������������������5 Bedeutung der LED-Anzeigen im Schutzbetrieb ��������������������������������������������������6 Montage�������������������������������������������������������������������������������������������������������������������8 Elektrischer Anschluss���������������������������������������������������������������������������������������������9 Adressieren �������������������������������������������������������������������������������������������������������������9 Reaktionszeiten �������������������������������������������������������������������������������������������������������9 Sicherheitstechnische Kenndaten �������������������������������������������������������������������������10 Austausch eines defekten sicherheitsgerichteten AS-i Slaves ������������������������������������������������������������������������������������������������������������ 11 Klemmenbelegung des AS-i Sicherheitsmonitors��������������������������������������������������12 Maßzeichnung �������������������������������������������������������������������������������������������������������13 Technische Daten ��������������������������������������������������������������������������������������������������14 Normen ������������������������������������������������������������������������������������������������������������������16...
  • Seite 3: Sicherheitshinweise

    Sicherheitshinweise Befolgen Sie die Angaben der Betriebsanleitung� Nichtbeachten der Hinweise, Verwendung außerhalb der nachstehend genann- ten bestimmungsgemäßen Verwendung, falsche Installation oder Handhabung können Beeinträchtigungen der Sicherheit von Menschen und Anlagen zur Folge haben� Für Montage und bestimmungsgemäße Verwendung des Produktes sind die Hinweise in dieser Betriebsanleitung genau zu beachten und ggf�...
  • Seite 4: Anwendungsbereiche

    Warnung Gefährliche elektrische Spannung! Kann zu einem elektrischen Schlag und Verbrennungen führen� Vor Beginn der Arbeiten Anlage und Geräte spannungsfrei schalten� Anwendungsbereiche Der AS-i Sicherheitsmonitor wird in einem AS-i Bussystem zur Überwachung von Schutzeinrichtungen, z�B� Not-Halt-Schalter, verwendet� Er wird gemäß EN 954-1 in die Sicherheitskategorie 4, nach EN ISO 13849-1 / PL e oder nach IEC 61508 / SIL 3 eingestuft�...
  • Seite 5: Bedien- Und Anzeigeelemente

    Aufgrund der nachfolgenden Beschreibung können keine neuen, über die allge- meinen Lieferbedingungen hinausgehenden, Garantie-, Gewährleistungs- oder Haftungsansprüche abgeleitet werden� Die vollständige Beschreibung zur Konfigurationssoftware und die technische Beschreibung zum AS-i Sicherheitsmonitor ist unbedingt zu beachten! Bedien- und Anzeigeelemente Die LED-Anzeigen an der Frontseite des AS-i Sicherheitsmonitors geben Ihnen Aufschluss über die Betriebsart und den Gerätezustand�...
  • Seite 6: Bedeutung Der Led-Anzeigen Im Schutzbetrieb

    Bedeutung der LED-Anzeigen im Schutzbetrieb Farbe Bedeutung keine Versorgung AS-i 1 grün, dauerleuchtend AS-i Versorgung vorhanden normaler Betrieb AS-i 2 rot, dauerleuchtend Kommunikationsfehler keine Versorgung AS-iS 1 (sicherer AS-i Ausgang) grün, dauerleuchtend AS-i Versorgung vorhanden normaler Betrieb AS-iS 2 (sicherer AS-i Ausgang) rot, dauerleuchtend Kommunikationsfehler...
  • Seite 7 1 READY gelb, grün, rot Interner Gerätefehler, 2 ON gleichzeitig schnell Fehlermeldung per Software ASIMON 3 OFF/FAULT blinkend abfragbar (je Ausgangskreis) 1: Service-Taste 2: RJ45-Buchse CONFIG der RS 232C-Konfigurationsschnittstelle Der AS-i Sicherheitsmonitor ist in zwei Versionen verfügbar, die sich durch den Funktionsumfang in der Betriebssoftware und in der Ausgangskonfiguration unterscheiden�...
  • Seite 8: Eigenschaften Der Geräteversionen

    Eigenschaften der Geräteversionen Funktionsumfang „Erweitert“ Ausgangskreis 1 Ausgangskreis 2 Anzahl Ausgangskreise: 1 Typ 5 Relais sicherer AS-i Ausgang (AC031S) Anzahl Ausgangskreise: 2 Typ 6 Relais Relais und sicherer (AC032S) AS-i Ausgang Montage Die Montage des AS-i Sicherheitsmonitors erfolgt auf 35 mm Normschienen nach DIN EN 50022 im Schaltschrank�...
  • Seite 9: Elektrischer Anschluss

    Achtung Versorgungs-, Signalleitungen und auch AS-Interface Leitungen getrennt von Kraftstromleitungen verlegen� Am Sicherheitsmonitorausgang angeschlossene externe Relais oder Schütze mit einer entsprechenden Schutzbeschaltung verwenden! Elektrischer Anschluss Sobald die Versorgungsspannung am Gerät angelegt wird, startet der interne Systemtest� Dieser Betriebszustand wird durch Einschalten aller im Gerät einge- bauten LEDs angezeigt�...
  • Seite 10: Sicherheitstechnische Kenndaten

    Sicherheitstechnische Kenndaten Kenndaten Wert Sicherheits-Integritätslevel SIL 3 Performance Level PL e Kategorie Kat� 4 MTTF hoch Gebrauchsdauer T 20 Jahre 9,9 • 10 7,2 • 10 • Die angegebenen PFD und PFH Werte beziehen sich auf die maximale Ein- schaltdauer von 12 Monaten� •...
  • Seite 11: Austausch Eines Defekten Sicherheitsgerichteten As-I Slaves

    Austausch eines defekten sicherheitsgerichteten AS-i Slaves Ist ein sicherheitsgerichteter AS-i Slave defekt, ist sein Austausch auch ohne PC und Neukonfiguration des AS-i Sicherheitsmonitors mit Hilfe der Taste Service am AS-i Sicherheitsmonitor möglich� Achtung Betätigungskraft für die Taste Service max� 1 N ! Hinweis Der AS-i Sicherheitsmonitor wechselt mit dem Drücken der Taste Service vom Schutzbetrieb in den Konfigurationsbetrieb�...
  • Seite 12: Klemmenbelegung Des As-I Sicherheitsmonitors

    Klemmenbelegung des AS-i Sicherheitsmonitors Klemme Signal / Beschreibung AS-i +/- Anschluss an den AS-i Bus AS-iS+ sicherer AS-i Ausgang zur Aktuator-Überwachung oder AS-iS- Kopplung eines anderen AS-i Netzes +24 V DC / Versorgungsspannung GND / Bezugserde Funktionserde 1�Y1 EDM 1 / Eingang Rückführkreis, Ausgangskreis 1 1�Y2 Start 1 / Start - Eingang, Ausgangskreis 1 1�13...
  • Seite 13: Maßzeichnung

    Anschluss Typ 5 und 6 Maßzeichnung 91,2...
  • Seite 14: Technische Daten

    Technische Daten Elektrische Daten Betriebsspannung 24 V DC +/- 15% Restwelligkeit < 15% Typ 5: 200 mA Bemessungsbetriebsstrom Typ 6: 250 mA Einschaltspitzenstrom Alle Typen: 600 mA Reaktionszeit (sicherheitstechnisch) < 40 ms Bereitschaftsverzögerung < 10 s AS-i Daten AS-i Profil Monitor 7�F AS-i Spannungsbereich 18,5…31,6 V...
  • Seite 15 Umgebungsdaten Betriebstemperatur -20…60 °C Lagertemperatur -30…70 °C IP20 (nur für den Einsatz in elektrischen Schutzart Betriebsräumen / Schaltschrank mit Mindest- schutzart IP54 geeignet) Abstand zwischen 10 mm 2 AS-i Sicherheitsmonitoren Mechanische Daten Abmessungen (B x H x T) 45 mm x 105 mm x 120 mm Gehäusematerial Polyamid PA66, schwarz Typ 5: ca�...
  • Seite 16: Normen

    Normen Folgende Richtlinien und Normen kamen zur Anwendung: • MLR 2006/42/EG • EN ISO13849-1: 2008 • IEC 61508 parts 1-7: 2000 • EN 954-1: 1996 • EN 62061:2005 • EN 50295: 1999 • EN 61496-1: 2008 • EN 50178:1997 • EN60204-1: 2006 •...
