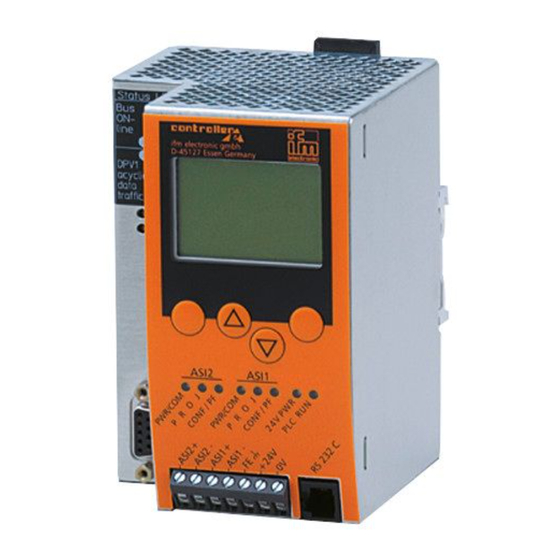

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER CONTRÔLEUR AS-i AC1027/AC1028...
- Seite 2 • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) • arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung) SPS Programme der Controller AC1005/AC1006 zur Signalvorverar- beitung mit Asisys müssen für AC1027/AC1028 und CoDeSys kon- vertiert werden • kommuniziert mit der übergeordneten Steuerungsebene (Betrieb als Gateway) Programmierschnittstelle RS232C •...
- Seite 3 Der Anschluss erfolgt an den Klemmen +24 V und 0 V. Bedien- und Anzeigeelemente Sie werden von drei Diagnose-LEDs auf dem Controller über den Zustand des Masters (AC1027) / der Master (AC1028) und der ange- schlossenen System informiert. • LED PWR/COM leuchtet: AS-i Spannung vorhanden, mindestens ein Slave wurde erkannt •...
- Seite 4 LED-Anzeigen und Anschlussbelegung Display Tasten ASI1 ASI2 nur AC1028 RS232C Profibus-DP Busfehler Profibus-DP Schnittstelle...
- Seite 5 Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. Kontrast verringern Kontrast erhöhen Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder- lich (z.
- Seite 6 Menü-Übersicht Sie erreichen das Hauptmenü, Sie navigieren innerhalb eines indem Sie im Startdisplay die Menüpunktes, indem Sie die Tasten Δ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü zu wechseln. MENU-Taste Navigations-Tasten Menü-Navigation...
- Seite 7 O System Setup (Einstellung des Controller Gerätes) ∇ Baudrate der seriellen Programmierschnittstelle ∇ IP Adresse der Ethernet Programmierschnittstelle (optional) ∇ Eingabe des Passwortes zur Freigabe von Ände- rungen in der Systemkonfiguration ∇ Update der Firmware des Controller (spezielle Programmiersoftware erforderlich) O System Info (Geräte Informationen) ∇...
- Seite 8 O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ∇ Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte I/O- und ID-Codes der angeschlossenen AS-i Slaves ∇...
- Seite 9 • works as stand-alone controller with exchange of data to the PC (visualisation) PLC programs of the controllers AC1005/AC1006 for signal pre-pro- cessing with Asisys must be converted for AC1027/AC1028 and CoDeSys. • communicates with the higher control level (in the gateway mode) Programming interface RS232C •...
- Seite 10 (terminal FE) and ground of the unit. Supply the controller with a 24 V DC voltage (20...30 V PELV), e.g. from the 24 V power supply DN2011 of ifm electronic. The connection is made to the terminals +24 V and 0 V. Operating and indicating elements...
- Seite 11 LED indicators and pin connection display pushbuttons ASI2 ASI1 only AC1028 RS232C Profibus DP bus error Profibus DP interface...
- Seite 12 Contrast setting The contrast can be directly changed by simultaneously pressing the right button and the Δ-button (too bright) or the ∇−button (too dark). decrease contrast increase contrast Operation To operate an AS-i system a special AS-i power supply is required (e.g. AC1216).
- Seite 13 Menu overview Open the main menu by pressing To navigate within a menu point press the button Δ or ∇. the left button "MENU" in the start display. Press the buttons simultaneously to switch between the German and English menu. Menu button Navigation buttons Menu navigation...
- Seite 14 O System setup (Setting of the controller device) ∇ Baud rate of the serial programming interface ∇ IP address of the Ethernet programming interface (optional) ∇ Input of the password to enable changes in the system configuration ∇ Update of the controller firmware (special pro- gramming software required) O System info...
- Seite 15 O Slave setup (Details about the connected AS-i slaves) ∇ Digital or analogue inputs/outputs of the connec- ted AS-i slaves ∇ Current and projected parameters of the connec- ted AS-i slaves ∇ Current and projected I/O and ID codes of the connected AS-i slaves ∇...
- Seite 16 Fonctionnement et caractéristiques • Le contrôleur intègre un ou deux maîtres AS-i (AC1027/AC1028, les deux selon la version AS-i 2.1), une unité de prétraitement et une interface Profibus-DP L'interface Profibus DP est compatible avec l'interface Profibus DP des contrôleurs AS-i AC1005/AC1006. Elle doit être configurée avec le fichier "...
- Seite 17 +24 V et 0V. Eléments de service et d'indication L'état du maître (AC1027) / des maîtres (AC1028) et du système rac- cordé est indiqué par trois LED de diagnostic sur le contrôleur • LED PWR/COM allumée: Alimentation AS-i présente, au moins un esclave a été...
- Seite 18 • LED CONF/PF clignote: Défaut périphérie sur au moins un esclave raccordé • LED PROFIBUS allumée: Erreur bus Profibus-DP Voyants LED et raccordement des bornes affichage boutons ASI2 ASI1 seulement AC1028 RS232C Profibus-DP erreur bus Interface Profibus-DP...
- Seite 19 Réglage du contraste Le contraste peut être modifié directement en appuyant simultané- ment sur le bouton droit et le bouton Δ (trop clair) ou le bouton ∇ (trop foncé). réduire le contraste augmenter le contraste Fonctionnement Pour le fonctionnement d'un système AS-i une alimentation AS-i spé- cifique est nécessaire (par ex.
- Seite 20 Aperçu du menu L'appui sur le bouton Δ ou ∇ per- Le menu principal est ouvert en appuyant sur le bouton gauche met une navigation dans un "MENU" dans l'écran de départ. point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais.
- Seite 21 O System Setup (Réglage du contrôleur ∇ Débit de transmission de l'interface de program- mation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil)
- Seite 22 ∇ Mise à zéro du compteur config-error ∇ Affichage du taux de défaut en pour cent du système AS-i raccordé O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇...
- Seite 23 Maßzeichnung Scale drawing Schéma d’encombrement...
