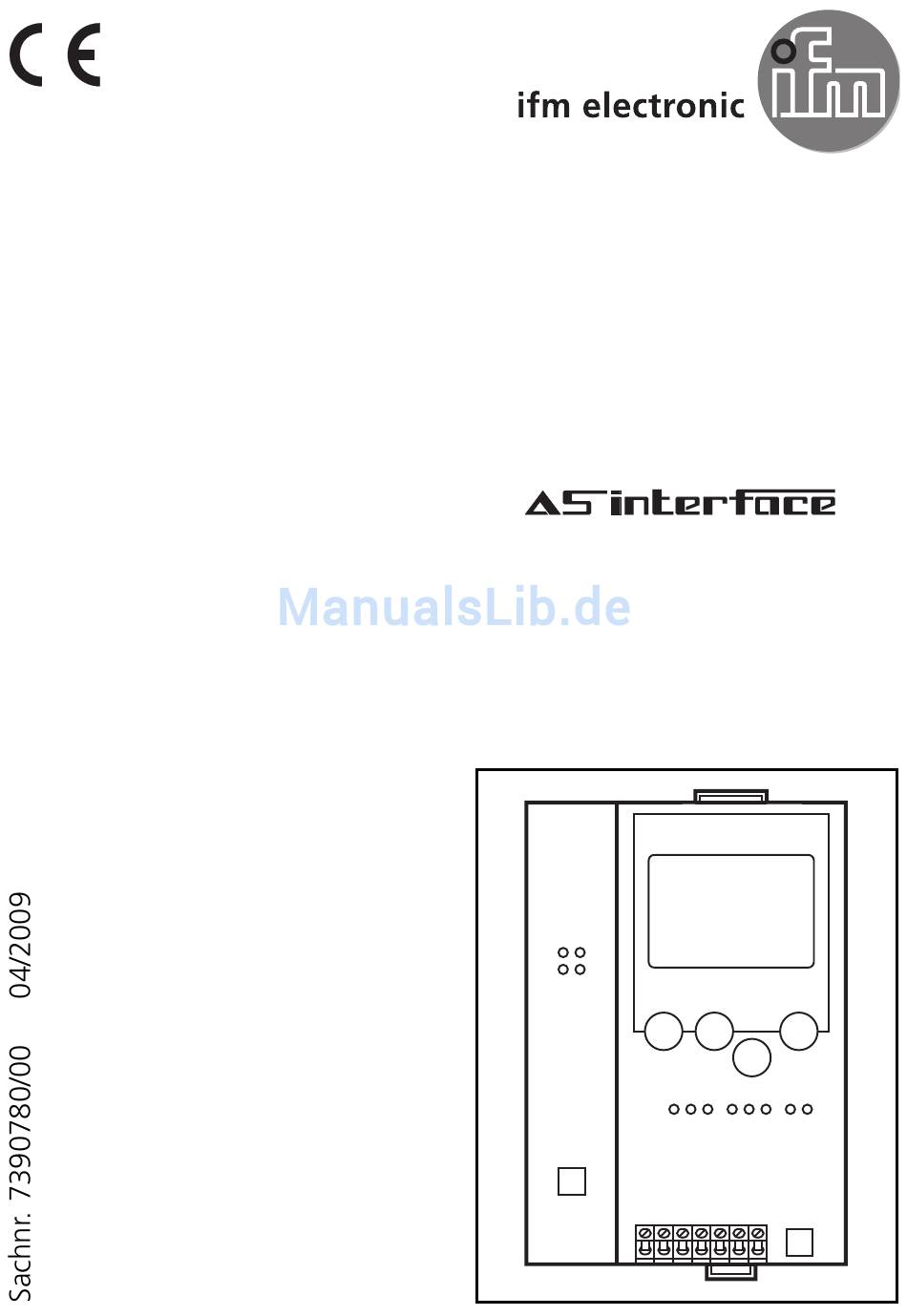

- Seite 1 Montageanleitung Installation instructions Notice de montage AS-i CONTROLLER CONTRÔLEUR AS-i AC1327/AC1337...
-
Seite 2: Bestimmungsgemäße Verwendung
Bestimmungsgemäße Verwendung • Der Controller integriert einen (AC1327) oder zwei AS-i Master (AC1337), beide nach AS-i-Version 3.0, eine Kleinsteuerung und eine Ethernet-IP-Schnittstelle • Er steuert den Datenaustausch zur Sensor- /Aktuator-Ebene • verarbeitet die Peripheriedaten im integrierten Prozessor (Signalvor- verarbeitung) • arbeitet als stand-alone-Steuerung mit Datenaustausch zum PC (Visualisierung) •... -
Seite 3: Elektrischer Anschluss
Elektrischer Anschluss Schalten Sie die Anlage spannungsfrei. Schließen Sie das Gerät entsprechend der Klemmenbeschriftung an. Verbinden Sie nie- mals die Minuspotentiale untereinander oder Minuspotentiale und FE-Anschluß. Stellen Sie eine elektrisch sichere Erdverbin- dung zwischen AS-i Controller (Klemme FE) und Gerät-Erdan- schluss her. - Seite 4 rot blinkt 4 Hz: Interner Fehler Ethernet-Schnitt- stelle rot leuchtet: Doppelte IP-Adresse erkannt • LED NET Status: aus: Keine Spannung oder keine IP- Adresse grün leuchtet: Verbunden mit Ethernet /IP grün blinkt: Keine Verbindung zum Ethernet / IP hergestellt rot blinkt: Verbindungs-Timeout rot leuchtet: Doppelte IP-Adresse...

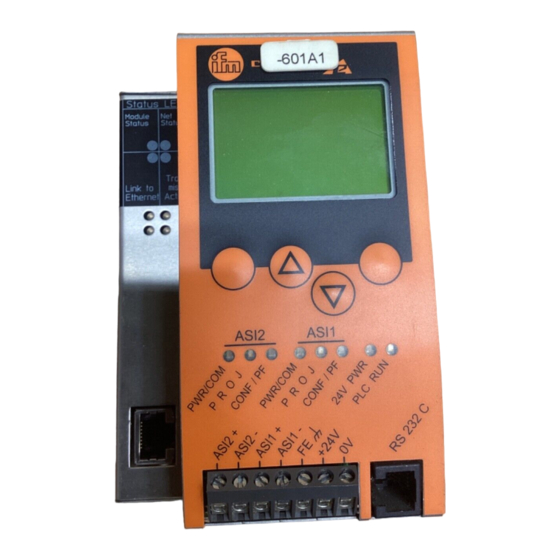

- Seite 5 LED-Anzeigen und Anschlussbelegung Display Ethernet/IP Module Status Net Status Transmission Link to activity Ethernet Tasten ASI2 ASI1 nur AC1337 RS232C Ethernet- Schnittstelle...
-
Seite 6: Kontrasteinstellung
Kontrasteinstellung Sie können den Kontrast direkt durch gleichzeitiges Drücken der rech- ten Taste mit der Δ-Taste (Darstellung ist zu hell) bzw. der ∇-Taste (...zu dunkel) verstellen. Kontrast verringern Kontrast erhöhen Betrieb Zum Betrieb eines AS-i Systems ist ein spezielles AS-i Netzteil erforder- lich (z. -
Seite 7: Menü-Übersicht
Menü-Übersicht Sie erreichen das Hauptmenü, Sie navigieren innerhalb eines indem Sie im Startdisplay die Menüpunktes, indem Sie die Tasten Δ oder ∇ drücken. linke Taste „MENU“ drücken. Drücken Sie die Tasten gleichzei- tig, um zwischen deutschem und englischem Menü zu wechseln. MENU-Taste Navigations-Tasten Menü-Navigation... - Seite 8 O System Setup (Einstellung des Controller Gerätes) ∇ Baudrate der seriellen Programmierschnittstelle ∇ IP Adresse der Ethernet Programmierschnittstelle (optional) ∇ Eingabe des Passwortes zur Freigabe von Ände- rungen in der Systemkonfiguration ∇ Update der Firmware des Controller (spezielle Programmiersoftware erforderlich) O System Info (Geräte Informationen) ∇...
- Seite 9 O Slave Setup (Detaillierte Informationen über die angeschlossenen AS-i Slaves) ∇ Digitale bzw. analoge Ein-/Ausgänge der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte Parameter der ange- schlossenen AS-i Slaves ∇ Aktuelle und projektierte I /O- und ID-Codes der angeschlossenen AS-i Slaves ∇...
-
Seite 10: Function And Features
Function and features • The controller integrates AS-i masters (AC1327/AC1337), both in accordance with the AS-i version 3.0), a mini controller and an Ethernet IP interface. • It controls the exchange of data to the sensor / actuator level • processes the peripheral data in the integrated processor (signal pre- processing) •... -
Seite 11: Electrical Connection
(terminal FE) and ground of the unit. Supply the controller with a 24 V DC voltage (20...30 V PELV), e.g. from the 24 V power supply DN2011 of ifm electronic. The connection is made to the terminals +24 V and 0 V. Operating and indicating elements... - Seite 12 red flashes 4 Hz: internal fault Ethernet interface red lights: double IP address recognised • Status NET LEDs: off: No voltage or no IP address green lights: Connected with Ethernet / IP green flashing: No connection made to Ethernet / IP red flashing: Connection Timeout red lights:...
- Seite 13 LED indicators and pin connection display Ethernet/IP Module Status Net Status Transmission Link to activity Ethernet pushbuttons ASI2 ASI1 only AC1337 RS232C Ethernet interface...
-
Seite 14: Contrast Setting
Contrast setting The contrast can be directly changed by simultaneously pressing the right button and the Δ-button (too bright) or the ∇−button (too dark). decrease contrast increase contrast Operation To operate an AS-i system a special AS-i power supply is required (e.g. AC1216). -
Seite 15: Menu Overview
Menu overview Open the main menu by pressing To navigate within a menu point press the button Δ or ∇. the left button "MENU" in the start display. Press the buttons simultaneously to switch between the German and English menu. Menu button Navigation buttons Menu navigation... - Seite 16 O System setup (Setting of the controller device) ∇ Baud rate of the serial programming interface ∇ IP address of the Ethernet programming interface (optional) ∇ Input of the password to enable changes in the system configuration ∇ Update of the controller firmware (special pro- gramming software required) O System info...
- Seite 17 O Slave setup (Details about the connected AS-i slaves) ∇ Digital or analogue inputs/outputs of the connec- ted AS-i slaves ∇ Current and projected parameters of the connec- ted AS-i slaves ∇ Current and projected I/O and ID codes of the connected AS-i slaves ∇...
-
Seite 18: Fonctionnement Et Caractéristiques
Fonctionnement et caractéristiques • Le contrôleur intègre un ou deux maîtres AS-i (AC1327/AC1337, les deux selon la version AS-i 3.0), une unité de prétraitement et une interface Ethernet. • Il contrôle l'échange de données avec le niveau capteurs/ action- neurs, •... -
Seite 19: Raccordement Électrique
(borne FE) et la terre de l'appareil. Alimenter le contrôleur en 24 V DC (20...30 V TBTP), par ex. via l'ali- mentation 24 V DN2011 d'ifm electronic. Le raccordement se fait aux bornes +24 V et 0 V. Eléments de service et d'indication L'état du maître (AC1327) / des maîtres (AC1337) et du système rac-... - Seite 20 rouge clignote 4 Hz: défaut interne interface Ethernet rouge allumée: adresse IP double reconnue • LED d'état NET: éteinte: Aucune tension ou aucune adresse IP verte allumée : Raccordé à l'Ethernet / IP verte clignote : Aucun raccordement à l'Ethernet / IP réalisé rouge clignote : Timeout raccordement rouge allumée:...
- Seite 21 Voyants LED et raccordement des bornes affichage Ethernet/IP Module Status Net Status Transmission Link to activity Ethernet boutons ASI2 ASI1 seulement AC1337 RS232C Interface Ethernet...
-
Seite 22: Réglage Du Contraste
Réglage du contraste Le contraste peut être modifié directement en appuyant simultané- ment sur le bouton droit et le bouton Δ (trop clair) ou le bouton ∇ (trop foncé). réduire le contraste augmenter le contraste Fonctionnement Pour le fonctionnement d'un système AS-i une alimentation AS-i spé- cifique est nécessaire (par ex. -
Seite 23: Navigation Menu
Aperçu du menu L'appui sur le bouton Δ ou ∇ per- Le menu principal est ouvert en appuyant sur le bouton gauche met une navigation dans un "MENU" dans l'écran de départ. point de menu. Appuyez sur les boutons-poussoirs simultané- ment pour changer entre le menu allemand et anglais. - Seite 24 O System Setup (Réglage du contrôleur ∇ Débit de transmission de l'interface de program- mation série ∇ Adresse IP de l'interface de programmation Ethernet (option) ∇ Saisie du mot de passe permettant de modifier la configuration du système ∇ Mise à jour du firmware du contrôleur (logiciel de programmation spécifique nécessaire) O System Info (Informations sur l'appareil)
- Seite 25 O Slave Setup (Informations détaillées sur les esclaves AS-i raccordés) ∇ Entrées/sorties TOR ou analogiques des esclaves AS-i raccordés ∇ Paramètres actuels et présélectionnés des esclaves AS-i raccordés ∇ Codes E/S et ID actuels et présélectionnés des esclaves AS-i raccordés ∇...
- Seite 26 Limited voltage / Current Das Gerät muss von einer galvanisch getrennten Quelle versorgt wer- den, die sekundär über eine UL- zugelassene Sicherung mit einem max. Nennstrom von a) 5A bei Spannungen von 0...20 Vrms (0...28.3 Vp) oder b) 100/Vp bei Spannungen von 20...30 Vrms (28.3...42.4 Vp) verfügt. The device shall be supplied from an isolating transformer having a secondary Listed fuse rated either a) max 5 amps for voltages 0~20 Vrms (0~28.3 Vp) or...
